Пальово стрічковий фундамент особливості та технологія його возведеніяподробная інформація, корисні

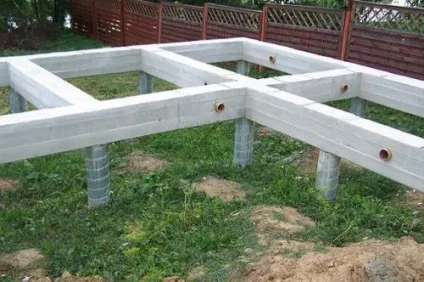

Пальово-стрічковий фундамент - досить популярний варіант фундаменту, що представляє собою комбінацію двох інших конструкцій - стрічкового і пальового.

Він використовується в тих випадках, коли маса споруди відносно невисока, тому немає необхідності будувати глибокий стрічковий фундамент, але при цьому тип ґрунту не дозволяє обійтися стрічкою малу глибину стрічкою через сипучості або високого показника сдимистості. У цьому випадку на ПОМЗ і приходить ефективна комбінація паль і бетонної стрічки.

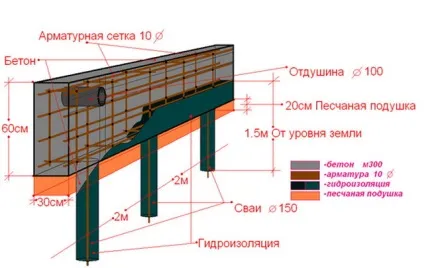

Технічні особливості комбінованого фундаменту

Стрічка в такому фундаменті виконує функцію рівномірного розподілу навантаження, створюваної будівництвом, і не допускає перекосів всього фундаменту і будівлі.

Палі грають роль стабілізатора, як би «чіпляючись» на глибині за більш щільні і стабільні шари грунту, не даючи будівництві просісти, перекоситися, або зрушити разом з сезонними змінами грунту.

Завдяки такій комбінації навіть на рухомому і стабільний грунті можна збудувати стійке будівля, якому будуть не страшні ніякі геологічні процеси.

Найчастіше вдаватися до такого типу фундаменту доводиться в регіонах з болотистою місцевістю, вологим кліматом або ґрунтовими водами, розташованими близько до поверхні грунту.

Якщо в такому грунті зводити тільки стрічковий фундамент, він може «поплисти» разом з будівництвом, а фундамент - легко перекошується, якщо з одного боку його почне підмивати. Тоді як комбінований щільно «сідає» на поверхню грунту, міцно чіпляючись за жорсткі шари грунту глибоко під поверхнею.

Переваги комбінованого фундаменту

Швидкість. Пальово-стрічковий фундамент будується досить швидко, так як стрічка потрібно неглибока і її заливка бетоном навіть своїми силами не займе багато часу, а палі самі по собі є одним з найшвидших матеріалів, які використовуються в будівництві фундаментів.

Технологія зведення такого фундаменту максимально проста і не вимагає залучення важкої техніки або використання будь-яких спеціальних інструментів або матеріалів.

Вартість. Цей варіант обходиться значно дешевше глибокого стрічкового фундаменту, а результат практично ні в чому йому не поступається.

Якщо всі розрахунки були зроблені правильно, такий фундамент не зажадає корекції і ремонту кілька десятків років, тому після завершення будівництва можна буде не турбуватися про стійкість будівлі. Йому не страшні ні грунтові води, ні пучинистість, ні сипкість грунту.

Недоліки комбінованого фундаменту

Будівлі, які стоять на свайно-стрічковому фундаменті, не можуть мати цокольний поверх, підвал або хоча б льох. Для створення приміщень нижче рівня підлоги потрібен глибокий стрічковий фундамент, одночасно грає роль стін, тоді як в інших випадках доведеться обійтися без підвалу або відмовлятися від економії на фундаменті.

Пол в будинку на такому фундаменті повинен мати додаткове утеплення, тому що як і у випадку з підвалом, з боків фундамент не захищений глибокими «стінами», тому грунт може промерзати і під підлогою.

Частково цей неприємний ефект компенсується створенням посиленою бетонної подушки всередині стрічки, але утеплення і вентиляція статі потрібно в будь-якому випадку, особливо якщо мова йде про регіон з холодними зимами.

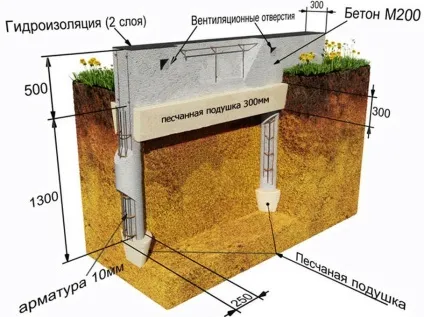

Технологія будівництва свайно-стрічкового фундаменту

Від паль залежить стійкість фундаменту на пучинистих і сипучому грунті, тому тут не допускається економія або недбалість при їх виборі. Найкраще використовувати палі з круглим перетином, на роль яких підійдуть металеві труби, які найлегше увігнати в грунт на потрібну глибину.

Ще один варіант - палі з азбестоцементу, що володіє високою стійкістю до вологості, тому має довгий термін служби навіть при знаходженні у вологому грунті.

Насамперед на початку роботи потрібно викопати траншею. Так як основну роль в стійкості будинку на ґрунті гратимуть палі, стрічку можна робити неглибоку, не більше 80 см.

Розмічається траншея також, як і при будівництві звичайного стрічкового фундаменту: по всіх кутках забиваються стовпчики, волосінню або шнуром натягуються обидва периметра, внутрішній і зовнішній.

Ширина траншеї залежить від ширини стін будинку, до якої потрібно додати невеликий запас під опалубку і обсипання піском.

Коли траншея буде викопана, потрібно бурити свердловини під розміщення паль. Їх глибина повинна перетинати горизонт замерзання грунту, щоб вся конструкція міцно зачепилася за нерухомі шари грунту. Р

асстояніе між свердловинами залежить від маси будинку і характеристик грунту на будівельній ділянці, але не повинно бути більше, ніж два метри.

У свердловини насипається пісок для створення подушки з розрахунку на шар в 15-20 см на кожну палю.

гідроізоляція свердловин

Далі потрібно зробити гідроізоляцію свердловин. Для цього з руберойду формується труба за розмірами відповідна свердловині і опускається в неї до кінця.

Розпрямившись, руберойд щільно охопить стінки, і паля буде відносно надійно захищена від великої кількості вологи. Після цього можна опускати палі в свердловини.

установка паль

Процес установки паль вимагає уважності, так як бетон схоплюється досить швидко і потрібно встигнути виставити по рівню і закріпити в такому положенні.

Після того, як паля буде опущена на подушку з піску, в неї потрібно залити порцію бетону, який частково витече знизу і таким чином вийде підошва палі, що підвищує її стійкість.

Після створення підошви в палю опускається армована рама з металевих прутів. Вона повинна бути довше палі, доходити до верхнього краю всього фундаменту і зв'язуватися з армуючим поясом стрічки. Під кінець будується опалубка для стрічки і весь фундаменту заливається бетоном.

Щоб уникнути утворення пустот, бетон потрібно трохи ворушити ломом або товстої арматурою, тоді він ляже більш щільно.

Завершальним етапом буде створення гідроізоляції, утеплення і заливка подушки всередині стрічки фундаменту, які залежать від індивідуальних умов будівництва і типу будівлі, що будується.
