Палі оболонки їх виробництво, технологія установки, види і застосування (фото)

Палі оболонки на відміну від цільних залізобетонних, являють собою порожнистий стрижень. Використовуються такі стрижні для закладки фундаменту великих будівель. Завдяки великій площі зіткнення з грунтом, можуть бути застосовані в слабких і нестійких грунтах.

У спорудах піддаються коливальним процесам (мости, автостради) так само рекомендовано застосовувати палі оболонки. Довжина подібних паль коливається від 4 до 12 метрів, а з урахуванням нарощування може досягати 48 метрів.

Важливо! Для правильного розрахунку несучої здатності і необхідної довжини потрібно враховувати всі фактори і характеристики грунту. Ці підрахунки проводять за допомогою спеціальних форм.

Види паль оболонок

В основному палі оболонки виготовляються з бетону і зміцнюються армованим каркасом. Висока надійність такої конструкції дозволяє експлуатувати такі вироби досить тривалий час в різних умовах. Для кращого входження в грунт кінець виготовляється у вигляді вістря.

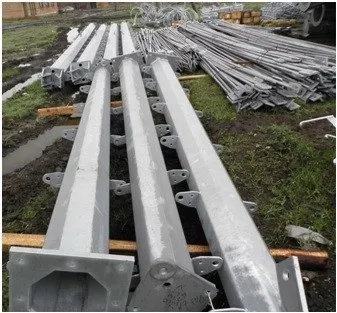

Металеві ж палі такого типу представляють найчастіше трубу, рідше використовуються інші форми профілів. В основному металеві палі виготовляють з відкритим кінцем.

Незалежно від матеріалу порожнисті зсередини палі мають назву: палі оболонки. Діаметри їх можуть бути від 400 до 1600 мм в залежності від типу і призначення палі оболонки. Виробництво таких виробів передбачає як дрібний заповнювач оболонок щебінь з гравію або каменю, природний пісок. Армований каркас виготовляється з високоякісної сталі А1 - А3.

Способи занурення паль

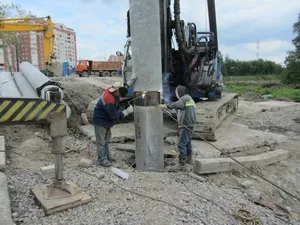

Для занурення паль оболонок на суші використовується спеціальна вібраційна техніка. За допомогою вібраційних хвиль паля занурюється в грунт на задану глибину. Вібрація в цьому випадку виступає розпушувачем грунту і дає імпульс для занурення в грунт. При будівництві мостів поряд зі звичайними гусеничними застосовують плавучі копри.

Монтаж палі оболонки без виїмки грунту істотно заощаджує витрати бетону. При монтажі забиваної палі з такими ж несучими здібностями використовується в два рази більше розчину.

Після занурення для додання міцності всередину залізобетонної палі заливається бетон, і в поєднанні з армованої сіткою це зраджує конструкції необхідну міцність.

нарощування паль

Бувають випадки, коли для створення надійного фундаменту, не вистачає довжини максимальної готової балки. У таких ситуаціях для досягнення потрібного метражу використовують нарощування палі оболонки. Технологія нарощування проводитися двома способами:

1. Нарощування в міру занурення палі. Цей спосіб має на увазі фланцеве кріплення двох паль за допомогою болтів. Такий вид з'єднання дуже надійний і швидкий.
2. Завчасне нарощування. Такий процес з'єднання виконується до початку занурення. Розраховується потрібна глибина і виготовляється монолітна конструкція. Всі місця такого типу з'єднання повинні бути надійно ізольовані, для цього їх промазують бітумом або мастикою. У більшості випадків кріплення відбувається за допомогою зварювального шва.

Послідовність дій при установці палі оболонки

Розглянемо порядок проведення робіт попередніх безпосередньому заглиблення вироби в грунт:

• підготовка, очищення та розмітка ділянки;
• підготовка і доставка до місця установки палі оболонки. Ціна на палі в деяких фірмах, включає в себе доставку по місту;
• монтаж техніки, яка буде заглиблювати стрижні;
• заглиблення виробів в грунт, по наміченої розмітці;
• установка оболонки на потрібну глибину.
• якщо це палі оболонки, які заповнюються бетоном то проводитися заливка розчину в порожнину.

Даний вид зведення фундаменту є дешевим і сучасним способом побудови споруд. А в деяких ситуаціях єдиним можливим варіантом звести якісну опору, є використання - палі оболонки. Застосування такого методу побудови фундаменту при зведенні мостів, переходів в важкодоступних місцях і будівництвах на нестабільних грунтах убезпечать весь комплекс від різних впливів.
