Пайка проводів в розподільній коробці паяльником, своїми руками, пальником, покрокова інструкція

У статті ми розглянемо як здійснюється пайка проводів в розподільній коробці: паяльником, своїми руками, пальником, покрокова інструкція.

Перевага пайки перед іншими способами з'єднань

З'єднання провідників в розподільній коробці можна виконувати кількома способами, однак тільки пайка і зварювання дають монолітне з'єднання з мінімальним перехідним опором в місці контакту. Оскільки зварювання проводів в домашніх умовах без спеціальної апаратури виконати важко, то спаяти дроти може практично кожен бажаючий.

Щоб правильно і акуратно спаяти дроти, потрібен приблизно такий перелік інструментів:

• Ніж для зачистки ізоляції;
• Бокорізи;
• Пасатижі або плоскогубці;
• Наждачний папір;
• паяльник;
• припій;
• Флюс.

Пайка проводів

Порядок роботи при пайку провідників такої:

• Зняття ізоляції;
• Зачистка проводів;
• облуживание;
• скручування;
• Пайка;
• Ізолювання.

Перед тим, як приступити до з'єднання проводів, потрібно визначитися з їх довжиною. Провід обрізаються таким чином, щоб при пайку вони перебували зовні розподільної коробки, а потім могли бути покладені бажаним чином. Не можна укладати дроти в натяг. Зайвий запас також недоречний в обмеженому просторі.

Для зняття ізоляції використовується гостро заточений ніж або спеціальний інструмент (Малюнок 1).

Малюнок 1. Інструмент для зняття ізоляції з проводів - стриппер.

При роботі ножем процес зняття ізоляції повинен нагадувати руху ножа при остругіваніі олівця. Не можна робити круговий надріз ізоляції або підрізати її бокорезами або пассатижами. Поперечна ризику або подряпина на дроті може послужити причиною обриву. В крайньому випадку, така методика допускається тільки на багатожильних проводах. Довжина оголеного провідника для пайки повинна становити 1.5 - 3 см. Чим товщі провідник, тим довше повинна бути зачищена частина. Орієнтиром може слугувати кількість витків при скручуванні дротів. Їх має бути не менше 2-х.

Перед облуговування поверхню жив потрібно зачистити за допомогою ножа або дрібнозернистої наждачного паперу від слідів оксиду. Зачистивши дроти, бажано відразу ж їх облуди, щоб не утворилася плівка оксиду на поверхні. На поверхні припою окисел утворюється пухкий і не буде заважати подальшої пайку, тому перерва в роботі після етапу облуговування не має обмежень за часом.

Облуженние провідники скручуються разом за допомогою щипців або плоскогубців. Скручування повинна складатися не менше, ніж з 2-х оборотів. Скручування повинна бути щільною, але не перетягнутою, щоб не відламалися зачищені кінці. Ідеальний варіант скручування, коли в неї потрапляє частина проводу з ізоляцією. Торець скручування повинен бути рівний. При роботі з товстими проводами вони часто на кінці скручування спрямовані в сторони, тому виступаючі кінці потрібно обрізати. На малюнку нижче показані різні способи скручування проводів під пайку (Малюнок 2).

Скорочення дроти споюють за допомогою паяльника таким чином, щоб скручування була рівномірно з усіх боків покрита шаром припою без пропусків і напливів. Якість спайки безпосередньо залежить від того, наскільки добре були облужени зачищені кінці.

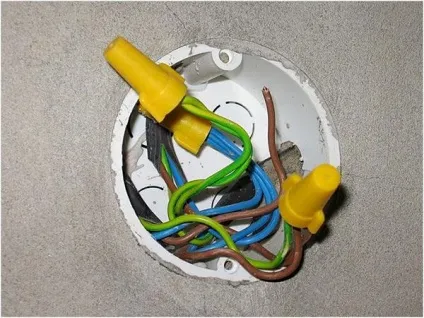

Після того, як місце спайки охолоне, можна приступати до її ізоляції. Для цих цілей застосовується тканинна ізоляція або спеціальні термостійкі пластикові наконечники. Їх довжина повинна бути такою, щоб вони частково заходили на ізольовані ділянки проводів (Малюнок 3).

Малюнок 3. Ізоляція спайок за допомогою пластмасових ковпачків

Не можна застосовувати для ізоляції звичайну ПВХ ізоляційну стрічку, оскільки при нагріванні проводів, наприклад, при перевищенні навантаження, ПВХ легко плавиться і це може привести до короткого замикання всередині розподільної коробки.

Вибір потужності паяльника

Для якісної пайки потрібен досить потужний паяльник, не менше 65 Вт. Мідь є дуже хорошим провідником тепла, тому ефективно відводить тепло від області пайки. Малопотужний паяльник не встигне нагріти місце скручування до того, як почне плавитися ізоляція проводів, а недостатній прогрів може привести до так званої «холодної пайку». Слабо розігрітий припой має низьку плинність і не здатний рівномірно покрити всю споюють область. При застиганні він буде мати матову, зернисту поверхню, низьку міцність. Спаяні таким чином провідники будуть мати високий перехідний опір і, з часом, втратять контакт між собою. Паяльник повинен прогріти місце спайки за час не більше 1 хвилини. Поверхня припою після застигання повинна бути гладкою і мати рівномірний блиск.

Тип припою паяльника

Серед усієї безлічі типів припою, для пайки мідних проводів можна використовувати тільки деякі. Таблиця характеристик найбільш поширених марок припоїв

Для лудіння і пайки деталей з міді, її сплавів і сталі

Перші три марки припою мають дуже низьку температуру плавлення і невисоку міцність. Для пайки сільноточних ланцюгів вони не придатні. Навпаки, остання марка припою занадто тугоплавка. Пайка таким припоєм призведе до перегріву і плавлення ізоляції. Найбільш часто застосовуються припої марок ПОС-40 і ПОС-61. Вони коштують недорого і широко доступні. Більшість радіоаматорів використовують в своїй роботі припій марки ПОС-61.

Захист місця пайки від окислення. флюс

Флюс служить для захисту місця пайки від окислення киснем повітря і розчинення найтонших плівок оксидів на поверхні матеріалу. Для пайки міді найбільш часто використовуються такі флюси:

Таблиця характеристик найбільш поширених флюсів для пайки міді і її сплавів

Каніфоль 20-25%, спирт етиловий 66-73%, солянокислий анілін 3-7%, триетаноламін 1-2%

Найпростіший і дешевий і безпрограшний варіант - звичайна каніфоль. Єдине ускладнення при її використанні, то, що вона знаходиться в твердому стані і вимагає навичок при нанесенні на спаюється деталі.

Набагато зручніше у використанні спіртоканіфоль. Вона являє собою розчин каніфолі в етиловому спирті. І має вигляд густий жовтуватою рідини зі своєрідним запахом. Зручність використання полягає в тому, що на місце пайки її можна нанести пензликом або вмочити в баночку з флюсом скорочення провідники.

Ширші можливості має активоване флюс ЛТИ-120. При його застосуванні немає необхідності в зачистці нових провідників. Зачищати потрібно тільки такі, які мають темний колір через окислення поверхні. Оскільки є певні труднощі в зачистці багатожильних проводів, то застосування активованого флюсу вітається.

Всі перераховані флюси не вимагають змивання після закінчення пайки, оскільки абсолютно нейтральні по відношенню до матеріалу провідника.

Рада # 1. Спіртоканіфоль легко приготувати самостійно, розчинивши порошок каніфолі в 96% етиловому спирті. Якщо каніфоль сипати в спирт рівномірно тонким струменем при помішуванні, то процес розчинення займе всього кілька хвилин. При відсутності спирту в крайньому випадку можна скористатися ацетоном. Пропорції для приготування ті ж самі. Слід враховувати, що ацетон більш летючий, тому випаровується значно швидше. До того ж він отруйний.

Технологія пайки і лудіння

Для того, щоб спаяти або облудить дроти, їх потрібно розташувати так, щоб вони розташовувалися по можливості горизонтально і був доступ з усіх боків для жала паяльника. Всупереч багатьом рекомендаціям, не можна ставити скрутку вертикально, оскільки при пайку краплі розплавленого припою можуть скотитися зі скручування і порушити ізоляцію в нижчих провідниках.

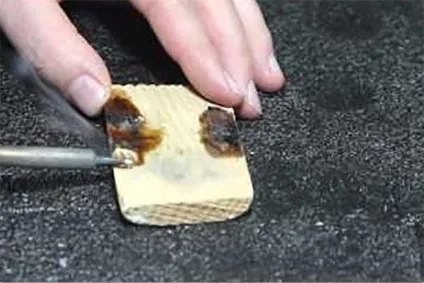

Якщо вчасно не виявити і не видалити таку краплю, то вона згодом, може викликати коротке замикання. Для кращого контакту жала паяльника з проводом, кінець жала повинен бути плоским і добре облуженним. Окислене жало має темний колір, не тримає припій і для пайки не годиться. Зачистити жало можна за допомогою дрібнозернистого напилка. Зачищений кінець негайно занурюють у флюс і облужівают шляхом розтирання краплі припою на поверхні дерев'яного брусочки (Малюнок 4).

Малюнок 4. Облуживание жала паяльника

Рада # 2. Зручно поєднати зачистку і облуживание на шматочку наждачного паперу, заздалегідь присипавши його порошком каніфолі і невеликими шматочками припою.

Добре залуження жало має бути блискучим, не мати раковин. При плавці припою він повинен залишатися на кінці жала у вигляді невеликої опуклості (Малюнок 5).

Малюнок 5. Правильно облуженное жало паяльника.

Для облуговування провід нагрівають паяльником і, одночасно, торкаються до місця нагріву шматочком каніфолі до її плавлення. Рідкий флюс завдають завчасно, до початку нагріву. Проводячи жалом паяльника вздовж дроти, рівномірно покривають його шаром припою. Багатожильні проводи до скручування НЕ облужівают, оскільки потім скрутити їх буде неможливо.

Облуженние дроти скручують між собою. Для пайки технологія дещо відрізняється, оскільки тут потрібна більша кількість припою. Після нанесення флюсу паяльником прогрівають одночасно скрутку кінчик дроту припою. Розплавлену краплю рівномірно розподіляють по всій поверхні, стежачи, щоб вона була повністю покрита шаром припою. При необхідності процедуру повторюють. Тут головне - не перегріти дроти, щоб не розплавилася ізоляція. При спайці тонких проводів припій переноситься на кінчику жала. Багатожильні проводи вимагають великого кількість флюсу, щоб він міг заповнити весь вільний простір між жилами.

Пайка за допомогою тигля і пальника

При великих обсягах робіт має сенс виконувати їх за допомогою тигля, який являє собою порожнистий металевий циліндр з ручкою, заповнений розплавленим припоєм. Тигель може виконуватися як насадка на потужний паяльник або нагріватися за допомогою газового пальника (Малюнок 6).

Малюнок 6. Електричний і газовий тиглі для пайки проводів

Великий обсяг металу в тиглі не дозволяє йому швидко остигати, тому нагрітим тиглем можна спаяти послідовно кілька скруток. Основна перевага такого способу пайки в тому, що облуживание і спайка скручування відбувається практично миттєво, коли покриті флюсом провідники опускаються повністю в ванну з припоєм.

Запобіжні заходи під час пайки

При пайку, особливо за допомогою тигля, потрібно працювати дуже акуратно, щоб не отримати опік розплавленим припоєм. Пари свинцю отруйні, тому при великих обсягах роботи потрібно користуватися респіратором.

Неприпустимо для пайки проводів використовувати кислотосодержащие активні флюси, оскільки вони вимагають повного видалення після закінчення роботи. Залишки флюсу агресивно впливають на матеріал провідників і в найшвидшому часі дроти будуть окислені аж до повного руйнування. Особливо руйнівні для міді хлористий цинк або паяльна кислота.
