Пайка поліпропіленових труб інструкція, як паяти своїми руками, відео

Що потрібно для пайки

Матеріали і інструменти, які вам необхідно підготувати для роботи:

1. Труби поліпропіленові. Для установки холодного водопостачання досить використовувати прості товстостінні вироби, що витримують температури до 20 градусів. Якщо водопостачання буде гарячим, або буде монтуватися опалювальна система, то беруться армовані скловолокном або алюмінієвою фольгою трубопроводи. Вони здатні витримувати температуру води до 90-95 градусів і підвищений тиск води.
2. Сполучні фітінги різної форми і призначення. З їх допомогою з'єднуються відрізки труб під різними кутами, забезпечується розводка і поворот магістралей, поєднання трубопроводів різних діаметрів, підключення приладів обліку, заглушення певних ділянок.
3. Паяльник для пластикових труб з комплектом насадок для пайки різних діаметрів.
4. Спеціальні ножиці, призначені для обрізання труб. На відміну від болгарки або ножівки, вони не залишають на торцях труб задирок.
5. Шейвер. Це пристосування для зняття алюмінієвого армуючого шару. Без його зняття пайка буде неможлива.

Рекомендується відразу придбати набір для пайки поліпропіленових труб, в який, крім паяльника, можуть входити насадки, рулетка, рівень, ножиці або інші комплектуючі.

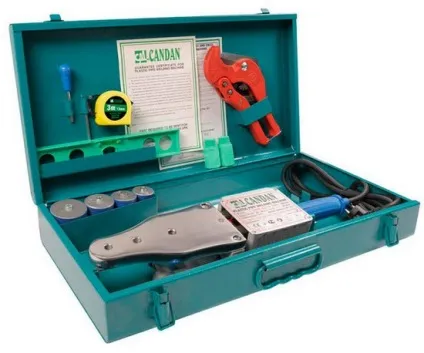

Верстат для пайки поліпропіленових труб в повному комплекті

Порада: Якщо вам належить виконати одноразову роботу по пайку поліпропіленового трубопроводу, то вигідніше буде орендувати апарат з насадками на пару днів, ніж купувати його.

Покрокова інструкція по пайку

Насамперед складається схема, на якій вказано розташування всіх майбутніх трубопроводів, фітингів, поворотів і входів в стіни. Також попередньо нарізаються відрізки поліпропіленових труб по розрахованим значенням. Знімається фаска з зовнішньої сторони всіх труб. Насадки зварювального апарату і ділянки труб, які будуть з'єднуватися, обезжирюються. На поверхні всіх труб рекомендується зробити позначки, за допомогою яких буде зручно контролювати глибину їх заходу в паяльник.

Технологія пайки поліпропіленових труб визначає наступну послідовність дій майстра:

• прилад включається в мережу і нагрівається до певної температури. До кожного паяльнику додається коротка інструкція, в якій зазначено, при якій температурі паяти поліпропіленові труби і фітинги. Скористайтеся цими даними, щоб уникнути шлюбу в роботі. Зазвичай температура становить 260 градусів;
• відрізок труби і фітінг вставляються в насадки апарату на строго певний час;

У таблиці час пайки поліпропіленових труб в залежності від їх діаметра

труба і фітінг знімаються з насадок і фіксуються один з одним. Досить їх просто утримувати нерухомими. Вирощують або здавлювати елементи не можна;

після закінчення деякого часу, необхідного для повного застигання розплавленого матеріалу (близько 15 секунд), з'єднання вважається готовим. На цьому етапі не можна допускати перекосів. У перші секунди, коли елементи тільки пов'язані один з одним, ще можна коригувати прямолінійність ділянки пайки. Надалі цього робити не можна;

після закінчення пайки трубопроводи кріплять до стін за допомогою різних кріпильних елементів, що забезпечують їх нерухомість.

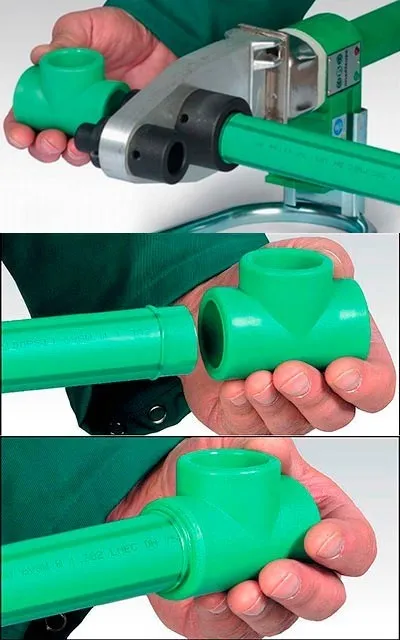

На фото показаний процес з'єднання поліпропіленових труб

Порада: Якщо на поверхні насадок залишилися сліди поліпропілену, розігрійте паяльник, а потім видаліть їх звичайною ганчіркою.

Особливості пайки армованих труб

Ми розібралися в технології з'єднання товстостінних труб з поліпропілену. Тепер подивимося, як правильно паяти поліпропіленові труби для опалення. Відмінність в пайку армованих труб від звичайних полягає в тому, що з кожної ділянки з'єднується відрізка необхідно зняти алюмінієву фольгу. Інакше якість пайки буде незадовільним. Дана операція виконується за допомогою металевого шейвера, зрізати шар фольги, якщо той розташований зовні труби. Після цього пайка здійснюється стандартним методом.

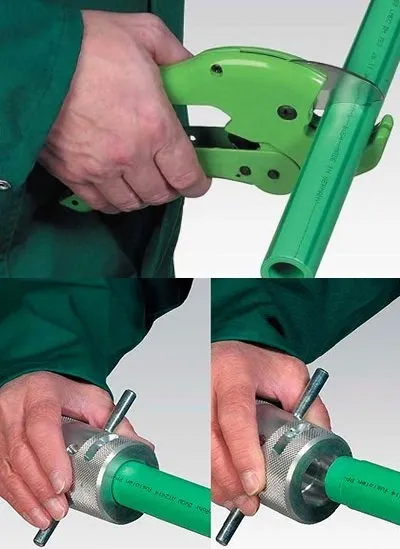

Пайка армованих поліпропіленових труб із зовнішнім алюмінієвим шаром передбачає попередню його очищення

Якщо ж фольгований шар знаходиться всередині поліпропілену, то використовується спеціальний торцеватели. Він вибирає з торця труби внутрішній шар матеріалу і вирівнює торець вироби, забезпечуючи надійне з'єднання.

У разі, якщо труба армована скловолокном, то її пайка нічим не відрізняється від роботи з виробами, що не мають армування.

Рекомендації щодо виконання якісної пайки поліпропілену

В процесі виконання роботи враховуйте наступні особливості процесу:

• якісна пайка можлива лише на сухих трубах. Краплі вологи може безнадійно зіпсувати з'єднання;
• насадки на апараті повинні бути закріплені дуже щільно. Якщо вони будуть бовтатися, то апарат дуже скоро прийде в непридатність;
• при нагріванні поліпропілен трохи стискається, через що довжина трубного відрізка може зменшитися на 1 мм. Тому робіть при розрахунках невеликий запас трубопроводу по довжині;
• трубопроводи краще з'єднувати в горизонтальному положенні. Так можна уникнути мимовільних зсувів з'єднуються компонентів. А як паяти поліпропіленові труби у вертикальному положенні? Якщо виникла така необхідність, то майстер тримає паяльник, а його помічник з'єднує елементи;
• не перегріватися паяльник, так як вже при температурі 270 градусів поліпропілен може почати руйнуватися;
• якщо необхідно зістикувати між собою поліпропіленові і металеві труби, то використовують комбіновані фітинги. До одного кінця такого фитинга кріпиться металева труба, а інший його кінець стикується з поліпропіленової трубою за допомогою пайки;
• в приміщенні, де проводиться робота з прокладання поліпропіленового трубопроводу, повинна підтримуватися позитивна температура.

Поради щодо вибору і експлуатації інструменту

Дуже важливо правильно вибрати інструмент для пайки поліпропіленових труб. Чим менше в апараті буде пластикових вставок і частин, тим він буде надійніше. Наявність в приладі якісного терморегулятора дозволить більш міцно з'єднувати елементи між собою. Потужність паяльника також важлива. Для домашньої пайки труб невеликого діаметра буде досить 700 Вт, а для професійного використання потужність вибирайте побільше.

Металеві насадки для паяльника зазвичай мають тефлонове покриття. Щоб захистити його від подряпин, зберігайте апарат з насадками тільки в спеціальному ящику.

Сподіваємося, ви переконалися, що маючи в наявності інструкцію пайка поліпропіленових труб своїми руками - цілком здійсненне робота навіть для недосвідченого в таких справах майстра. Головними факторами успіху є акуратність і точність, а також використання якісного інструменту та комплектуючих.

Про видах поліпропіленових фітингів ми розповіли тут.
