освітлення комп’ютера

Навіщо в комп'ютері світло?

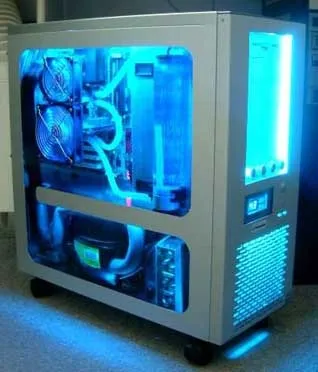

Ви, напевно, багато разів бачили (принаймні на фото) корпусу з підсвічуванням нутрощів. На питання "Навіщо?" відповісти дуже легко - для більшої естетичності. Ніякої функціонального навантаження внутрішнє освітлення корпусу не несе, проте відмінно прикрашає. Ідея підсвічування запозичена у любителів автомобільного тюнінга. На Заході машина з підсвічуванням під кузовом - досить поширене явище, та й на наших дорогах вже з'являються подібні екземпляри.
До речі кажучи, багато моддерскіе фішки прийшли від хот-Роддеріх: фарбування, особливо художня; підсвічування; Блоухол-повітрозабірники (швидше за все їх придумали без оглядки на автомобілі, але ідея дуже схожа); загальна концепція фенбасов (точно такі ж на вигляд панельки з рядами перемикачів і діодами можна зустріти в ралійних машинах і хот-пологах). Моддери, правда, в боргу не залишилися і прищепили автомобілістам любов до синіх ультраяскравий диодам (їх тепер ліплять на фари і "двірники") і подарували ідею прорізання вікон, де ні попадя.
Так ось, повертаючись до теми розмови, підсвічування в автомобілях зроблена за допомогою флуоресцентної 12В лампи з кольоровим кожухом, яка підключається до акумулятора. У своїх перших експериментах моддери використовували, швидше за все, саме такі лампи. Основний їх мінус - великий розмір і діаметр. Довжина лампи сантиметрів 40 (під машиною місця багато!), А напівпрозорий кожух, через який і просвічує лампа має діаметр 2-3 см. Так що для установки такої лампи в корпус доведеться добре попрацювати мізками, куди її там впихнути. Є ще один мінус - лампа гріється. Чи не занадто сильно, все таки 12-вольта, але відчутно, а отже негативно впливає на температурний режим всередині корпусу. Головний плюс - підключається відразу в 12В, залишається тільки Molex припаяти для зручності. Флуоресцентні лампи я бачив у продажу і у нас, за ціною від $ 20 (одна така висвітлювала колись корпус La1kr0diZ'a, поки не померла з невідомої причини).

Що вдає із себе "неонка"?

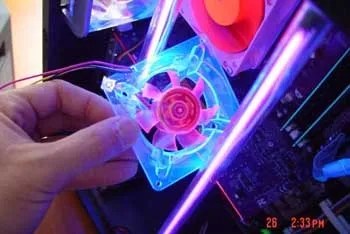

Основою лампи є трубка діаметром до сантиметра, наповнена неоном і з упаяними з двох кінців проводами. Неон - це інертний газ, який під впливом електрики починає світитися. При цьому напруга повинна бути дуже високою (від 3000 вольт), зате сила струму (та, яка в амперах) - низька. Тому для використання таких ламп з нормальною мережею 220В роблять спеціальні конвертери, до якого і підключається лампа. Конвертер, до речі, розміром із сірникову коробку і заховати його в корпусі не складає ніяких труднощів. Така неонова лампа ще називається "лампою з холодним катодом" (по буржуйських "cold cathode" або стала модною абревіатура CCFL). Холодний речі тому, що лампа практично не розсіює тепла, а значить добре уживеться з вашими оверклокерскими нахилами. Я мав справу з саме такими лампами, зробленими на замовлення. Дві, помаранчева і блакитна, стоять в Eletek Zenith. Велике їх преемущество в принципі "будь-який каприз за ваші гроші" - можна замовити лампу будь-якого кольору або поєднання кольорів (в такому випадку частина трубки світить одним кольором, наступна без переходу іншим), а також розмір і форму (за бажанням клієнта з такої лампи хоч вісельную петлю зігнутий). Тобто кастомизация повна. Саме тому ми і робили для Zenith неонки самі - вони повинні були бути нестандартного кольору і конкретної довжини. Мінусів два: підключення до 220В (ми свої припаювали до БП) і висока вартість. Сама по собі лампа-трубка коштує недорого, а от з конвертером тягне в середньому на $ 50. І потім додаються ще проблеми з установкою, як закріпити трубку без усяких натяків на механізм кріплення. Загалом, замовні неонки допоможуть в трьох ситуаціях: або потрібен ексклюзив з кольором / формою, або ніде не можна дістати нормальну неонка, або ти дипломований любитель важких шляхів.

І тут на допомогу моддерам прийшли комерсанти :). Кілька фірм викинули на ринок новий продукт - лампи з холодним катодом, що підключаються до БП звичайним molex'ом, тобто живляться від 12В. Вперше такі неонки з'явилися в продажу на Заході півтора року тому. Зробити їх було нескладно, адже, враховуючи особливості вимог неону до електрики, конвертер може робити свою справу і при 12В :). Традиційно неонки пропонуються розмірів 12 "(30.48 см, тобто рівно 1 фут) і 4" (10 см) і в декількох варіантах кольору: культовий моддерскіе синій, а також червоний, зелений, фіолетовий і жовтий. Останнім писком вважаються чисто білі неонки і багатобарвні комбо. А компанія Sunbeamtech, наприклад, пропонує круглі неонки діаметром 80 мм для установки на кулера замість Грілло. Ще одна поширена збочення це так звані sound activated CCFL, які блимають в такт музиці і будь-яким гучних звуків, ніж мене, наприклад, несказанно дратують.

Серійні комп'ютерні неонки кілька місяців тому добралися і до наших країв. Огляд трьох ламп виробництва Korea Icom ви знайдете у другій частині цієї статті.

альтернатива

Крім неонок є ще кілька способів підсвітити комп.

Народні умільці, особливо наші, пристосували для підсвічування звичайні світлодіоди. Хтось робив тому, що в продажу немає неонок, хтось заради економії, хтось від великої нелюбові до серійним комплектуючих. Краще за всіх вийшло у Mortis'а.
Робиться така підсвічування дуже просто: світлодіоди згуртовуються в ланцюжок і через 1000-1600 омний резистор підключаються в 12В від Молекс. Для того, щоб світило яскравіше можна всередині корпусу наклеїти фольги, яка буде відбивати світло діодів. D.mon і DeX пропонують цілі діодні неонки спаяти і обидва обіцяють написати посібник з цього приводу. Але щось я так і не бачу їх праць. Може це нагадування включить у них совість ?;) Якщо коротко, то D.mon спаяв 27 діодів в одну компактну "неонка", а DeX радить використовувати мікродіоди типу тих, що ставлять в мобільники (вони дуже яскраві), і паяти все це на плату.
Ще діоди можна врізати в торець оргскла, змусивши його світитися по периметру. Будь-яка продряпайте напис / малюнок теж буде досить яскраво світитися.

Освітлення теоретично можна зробити будь-якими 12В лампочками, але виглядати буде на рідкість убого. Ця рада застосуємо тільки якщо ви живете в якомусь Закурдибінске, де немає радіоринку з діодами, а гроші на покупку неонки через наш магазин пропиті ще в минулому році.

Нещодавно на Заході увійшло в моду ставити в корпус ультрафіолетові лампи. Вони особливо цікаві не самі по собі, а в поєднанні з різними UV-reactive девайсами. Список спеціально вироблених комплектуючих, які світяться в ультрафіолеті різними кольорами включає спеціальні наклейки, кулера, IDE-шлейфи, присадку для води в водянушке, а також чомусь блоки живлення. Купивши спеціальну фарбу, можна змусити світитися хоч весь комп. Однак хочу нагадати, що ультрафіолет дуже шкідливий для очей. Чому буржуї його так активно використовують - для мене загадка. Може вони роблять якісь особливі ультрафіолетові лампи. Хоча мені в це не віриться;). Ні UV-reactive девайси, ні самі лампи 12V UV cold cathode. як це називається по науковому, в СНД ще не завозяться, однак якщо вас влаштовує 220В в компі і 20-40Вт нагріву від лампочки, то можна поставити собі звичайний побутовий плафон з 25-сантиметровою ультрафіолетовою лампою. Загальна вартість буде близько 10-15 доларів.

Ще один буржуйський метод, недоступний поки у нас, це підсвічування за допомогою Glow wire. Glow wire це тонкий, 2-3 мм, дріт, який світиться по всій довжині. Його можна гнути як завгодно, хоч вузли в'язати. Світиться він не дуже яскраво і використовується більше для оформлення, ніж для конкретної підсвічування. Робота з Glow wire (він же hott wirez, він же "гнучкий неон") і кілька його застосувань описана в статті-перекладі Areen'a "Моддінг за допомогою Hott Wirez".

Ну і останнє - це установка в корпус плазмової кулі (plasma globe), спадщини великого Ніколи Тесла. Як це виглядає - видно на фото, а керівництва можна знайти в "Каталозі". Наше власне керівництво погрожує написати La1kr0diZ, але він багато чого погрожує зробити :). Інформація про ці плазмові кулі вельми суперечлива, від "все прекрасно працює!" до "через страшні наведень комп не включається взагалі!". Так що робіть на свій страх і ризик. Плазмові кулі є в продажу, середня ціна 20 доларів. Чи не поставиш в комп, так буде прикраса в кімнаті, хай-тек ночничок такий собі.
