Особливості та монтаж забивного анкера

Анкер забивний (ударний анкер, анкер-гільза, анкер-клин, цвяховий анкер) є металевою різновидом дюбелів, фіксація яких здійснюється в результаті ударів молотка або спеціального інструменту.

Найпоширеніший забивний анкер - анкер-гільза або цанга конструктивно дуже проста і складається з распорной втулки, має внутрішню різьбу з кінця звідти і розрізну частину з внутрішнім конусом з іншого кінця. Всередині знаходиться конічний клин. Анкер-гільза в парі з болтом або різьбовий шпилькою застосовується при відповідальному монтажі для кріплення не надто важких конструкцій до бетону, каменю або повнотілої цегли. Наприклад, для навішування дерев'яних конструкцій, елементів меблевого гарнітура або електротехнічних конструкцій.

Особливості та монтаж забивного анкера

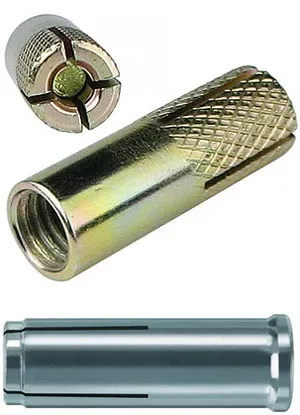

Цанга, особливо сталева, дуже популярна через свою порівняно невисокої ціни. Анкер-гільзи з латуні і різних сплавів дорожче сталевих, але відрізняються довговічністю і мають дуже високу антикорозійну стійкість. Цанги бувають з насічками і без. Забиваються анкери без насічок використовують для кріплення конструкцій невеликої ваги. Цанга з рискою має на зовнішній стороні спеціальний візерунок для запобігання провертання в бетоні під час монтажу шпильки або гвинта. Цанга з рискою давно відзначена професіоналами, як найпростіший і ефективний забивний анкер для створення надійного і міцного кріплення обладнання.

Стандартні розміри цанги:

Метрична різьба: М6, М8, М10, М12, М16 та М20.

Зовнішній діаметр: 8, 10, 12, 15, 20 і 25 мм.

Довжина: 25, 30, 40, 50, 65 і 80 мм.

Цанга витримує не надто високі навантаження в порівнянні з клиновими або втулочно анкерами, і її установка вимагає виконання ряду умов:

  • Гарне відповідність отвори в матеріалі зовнішньому діаметру анкера.
  • Достатня сила удару расклинивания, що вимагає високої міцності базового матеріалу.
  • Виконання вимог по крайовим і осьовим відстаням при груповій установці анкерів.
  • Не слід використовувати в роботі кріпильні вироби з дефектами (тріщини на сегментах, пошкоджена різьба).
  • У цегляних кладках застосовувати цанги діаметром трохи більше 8 мм.
  • Робоче навантаження на анкер не рекомендується перевищувати на величину 25% від максимально допустимої, т. Е. Навантаження на виривання. Якщо в місцях кріплення в бетонних підставах є тріщини, величину навантаження на виривання слід помножити на коефіцієнт 0,6.

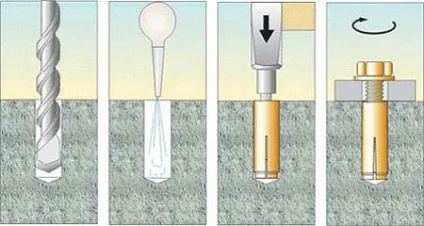

Монтаж цанги здійснюється наступним чином:

1) просвердлюють отвір відповідне зовнішньому діаметру анкера. Мінімальна глибина анкерування дорівнює довжині анкера-цанги. Довжина кріпильного болта або шпильки = довжина анкера + товщина прикріплюватися матеріалу.

2) Отвір очищається от пилу і чужорідних елементів.

3) В отвір вставляється анкер-гільза і розклинюється за допомогою молотка або спеціального інструменту.

4) У анкер забивний вкручується болт або шпилька, деталь фіксується гайкою або головкою болта.

Особливості та монтаж забивного анкера

Іноді в забивних анкерах розклинення здійснюється не клином, що знаходяться всередині анкера, а цвяхом, що проходить наскрізь через тіло анкера. Наприклад, анкер-цвях MR від німецького виробника Fischer. Застосовують його для кріплення решіток, перил, верстатів, профільованої сталі в бетоні.

Особливості та монтаж забивного анкера

Цвяхові анкери конструктивно нагадують клинові, але розпір втулки відбувається при додатку виривається навантаження. Наприклад, цвяховий анкер Fischer FNA II. Зазвичай їх використовують для кріплення рейок, планок, дерев'яної обрешітки, металевих профілів, стінових панелей, ланцюгів і тросів, стельових підвісів, вентиляційних отворів, тощо

Серед забивних стельових анкерів з примусовим розклиненням найбільш поширені металевий дюбель-цвях і анкер-клин.

Особливості та монтаж забивного анкера

Анкер-клин - спеціальний стельовий сталевий анкер з боковим розклиненням. Він більш широко поширений в порівнянні з анкер-цвяхами і випускається багатьма великими виробниками кріпильної техніки. Це анкери FDN від Fischer, DBZ від Hilti, MAN від Mungo, DN від KEW, KMW від Koelner, DNA від Tox, KRW від Wkret-met та інші. Коли потрібне проведення швидкого монтажу протипожежної сигналізації або засобів пожежогасіння до бетонної стелі, стельовий забивний анкер поза конкуренцією.

Особливе місце серед ударних анкерів займають анкери Fischer Zykon, анкеровка яких здійснюється не тертям, а формою за рахунок внутрішнього упору. Анкер складається з распорной втулки з розрізами на внутрішній частині і клина. Для створення упору в суцільному бетоні сверлится отвір певного діаметра і глибини. Потім за допомогою спеціального свердла в глибині отвору висвердлюється конус, утворює форму для без розпірного кріплення. При забиванні анкера розпірна гільза насувається на конічний клин, деформується і заповнює готове конусообразное простір.

Особливості та монтаж забивного анкера

Завдяки конструкції і способу установки анкери «Zykon» мають ряд переваг:

  • Високі допустимі навантаження в будь-яких бетонах незалежно від тягових і притискних зон.
  • Мінімальні крайові і осьові відстані завдяки без розпірні монтажу.
  • Має всі допуски застосування в умовах вібронагрузок.
  • Простий монтаж за рахунок швидкого підготовки отвори (одне спеціальне свердло FZUB) і легкого забивання.
  • Можливість негайного прийняття навантаження після монтажа.

Компанія Fischer випускає кілька типів анкерів «Zykon» різних розмірів: анкерний болт FZA, анкер для наскрізного монтажу FZA-D, анкери з внутрішнім різьбленням FZA-I і FZEA.

Переваги забивних анкерів:

  • Довговічність і надійність кріплення.
  • Забивні анкери вогнетривкі і стійкі до появи іржі.
  • Висока швидкість і простота монтажу.
  • Доступна ціна кріплення.
  • Відповідність забивних анкерів стандартам.
