Особливі режими ЕЕС

Режими, в яких істотно порушена симетрія параметрів режиму або присутній несинусоидальность струмів і напруг називається особливими режимами, тобто це несиметричні і Несинусоїдальні режими.

Несиметричні режими є наслідком відмінності опорів фаз, або нерівністю навантаження по фазах. Перший випадок характерний для ВЛ без транспозиції, або з подовженим циклом транспозиція, а також при неповнофазних режимах, пов'язаних з обривом одного або двох фаз.

Причини несиметричних режимів другого випадку - підключення до мережі однофазних навантажень, або трифазних, але з істотною відмінністю завантаження фаз.

Несинусоїдальні режими викликаються навантаженням (випрямлячі, зварювання ...). Особливі режими негативно позначаються на техніко-економічних показниках експлуатації систем, тому для них роблять оцінку допустимості таких режимів.

Баланс реактивної потужності і його зв'язок з напругою. Регулюючий ефект навантаження

Баланс реактивної потужності - це рівність генерується і спожитої з урахуванням втрат реактивної потужності. Генерується потужність включає в себе потужність для генераторів, що компенсують, зарядну потужність ВЛ. У споживану потужність входить реактивна потужність споживачів і власні потреби.

Баланс реактивної потужності в системі означає якийсь рівень напруги. Порушення балансу реактивної потужності веде до зміни рівня напруги.

Якщо генерується реактивна потужність більше спожитої, то напруга в мережі зростає і навпаки.

Якщо напруга з якихось причин в кінці лінії знизилася, то навантаження в силу свого позитивного регулюючого ефекту його підвищить.

Навантаження має позитивний регулюючий ефект при

і навпаки. В останньому випадку зниження напруги в кінці лінії викликає зростання споживання реактивної потужності. Це викликає зростання втрат напруги в лінії і зниження напруги в кінці лінії. Знову зростає реактивна навантаження і т.д. Таке явище називаетсялавіной напруги. при цьому перекидаються (зупиняються) асинхронні двигуни. Зупинити зниження напруги можна тільки, відключивши навантаження. Для підвищення надійності системи в таких ситуаціях застосовують автоматичні регулятори збудження (АРВ) на генераторах і потужних синхронних двигунах.

Генерація та споживання реактивної потужності.

Синхронні генератори на електростанціях разом з іншими джерелами реактивної потужності забезпечують і регулюють баланс реактивної потужності. При цьому зміни реактивної потужності генераторів досягається зміною струму збудження. Зменшуючи струм збудження можна знизити генерується реактивну потужність. При зниженні активної потужності генератора можливе збільшення реактивної потужності в межах, що обмежуються струмами статора і ротора.

Резерв реактивної потужності і можливість перевантаження по ній дуже важливі при аварійному зниженні напруги. Всі генератори обладнані АВР, які при зниженні напруги на затискачах генератора автоматично збільшують струм збудження і вироблення реактивної потужності, але лише за рахунок зменшення активної.

Основними споживачами реактивної потужності в електричних системах є трансформатори, ВЛ, асинхронні двигуни, вентильніперетворювачі, зварювання, електропічна навантаження і т.д. Сумарні втрати реактивної потужності в елементах мережі великі і можуть досягати 50% потужності, що надходить в мережу.

На промислових підприємствах споживання реактивної потужності розподіляється так: асинхронні двигуни - 65-70%; трансформатори - 20-25%; інше навантаження - 10%.

Втрати реактивної потужності складаються з втрат в лініях, трансформаторах і зарядних потужностей ВЛ.

Для ПЛ 110-150 кВ сумарна генерується реактивна потужність дорівнює втратам реактивної потужності в них.

Баланс реактивної потужності передбачається окремо для кожного характерного режиму мережі.

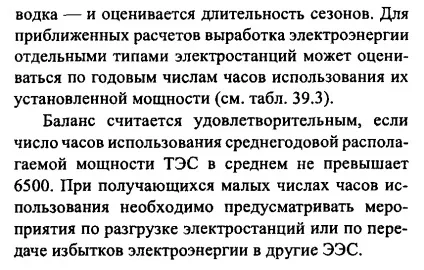

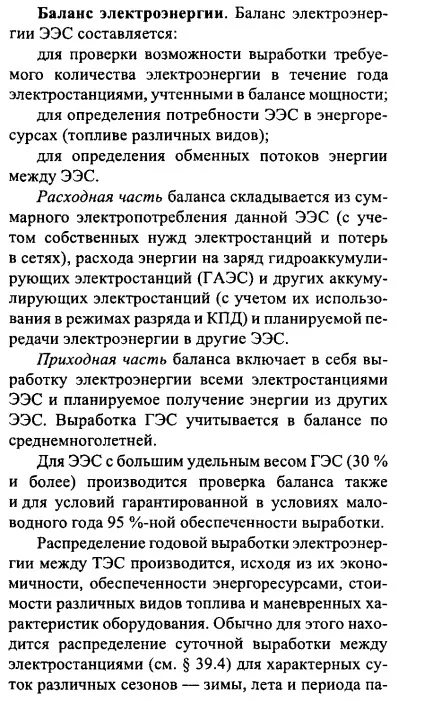

(Табл. 39.3 і параграф 39.3 см. Електротехнічний довідник т.3
