Основний компонент пасивної оптичної мережі
Зростанню популярності оптичних мереж доступу сприяють два основні чинники: поява додатків, що вимагають все більшої смуги пропускання, і поступове зниження вартості пасивних і активних компонентів оптичних систем зв'язку.
Істотно знизити вартість кабельної інфраструктури мережі доступу дозволяє використання архітектури пасивних оптичних мереж (PON). Оптичні розгалужувачі є важливим компонентом PON і виконують просторове розділення оптичного сигналу по декількох каналах або об'єднують сигнали з різних каналів в один. Тому зниження вартості і поліпшення технічних характеристик оптичних разветвителей стає все більш актуальним завданням.
Існує дві технології виготовлення оптичних разветвителей: зварні - Fused і планарні - PLC (Planar Lightwave Circuit).
Зварні разветвители виконані за технологією FBT (Fused Biconical Taper): два волокна з віддаленими зовнішніми оболонками сплавляють в елемент з двома входами і двома виходами (2: 2), після чого один вхід закривають без відбивних методом, формуючи розгалужувачі 1: 2. Можна забезпечити поділ потужності і в інших пропорціях, наприклад 20:80 (20% потужності сигналу йде в одне плече, 80% - в інше). Зварні разветвители зазвичай мають від одного до трьох вікон прозорості (1310 нм, 1 490 нм або 1550 нм). Вікно прозорості - це діапазон довжин хвиль оптичного випромінювання, в якому має місце менша, в порівнянні з іншими діапазонами, загасання випромінювання в волокні. Такі разветвители найчастіше використовуються для побудови мереж кабельного телебачення.
Типи оптичних разветвителей
Оптичні розгалужувачі поділяються за кількістю виходів, по довжині хвилі.
Розподіл за кількістю входів
Оптичні сплітери за кількістю входу і виходів розділяться на X-образні (кілька входів і кілька виходів) і Y-образні (один вхід і кілька виходів). Найпростіший Х-подібний оптичний дільник має два входи і два виходи (так званий оптичний розгалужувач 2 × 2). Найпростіший серед Y-образних оптичних подільників - це оптичний спліттер, який має один вхід і два виходи (так званий оптичний розгалужувач 1 × 2).
Y-образні сплітери називають дільниками потужності. Y-образні діляться на два типи: симетричні і несиметричні. Симетричні Y-образні оптичні подільники, поділяють оптичну потужність між виходами рівномірно. Несиметричні оптичні подільники дозволяють розділити оптичну потужність в певній пропорції.
Розподіл оптичних разветвителей по довжині хвилі
Оптичні сплітери за своїми спектральним характеристикам поділяються на одновіконний і двовіконну. У мережах кабельного телебачення застосовуються однокінні оптичні сплітери на стандартній для оптичних передавачів (лазерів) довжині хвилі: 1310 нм або 1550 нм. У мережах PON використовуються в основному двовіконну оптичні розгалужувачі, що дозволяють одночасно передавати і приймати оптичний сигнал по одному волокну. На одній довжині хвилі, наприклад, 1550 нм здійснюється передача інформації від провайдера зв'язку до абонента, а на довжині хвилі 1310 нм здійснюється передача запиту від абонента до провайдера.
Оптичні розгалужувачі і технологія FTTx
Варіанти конструктивного рішення

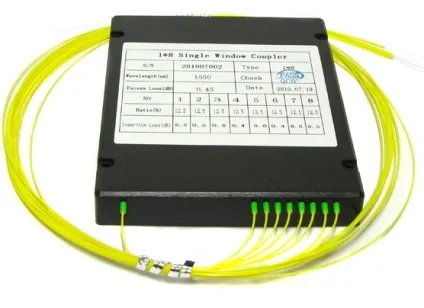

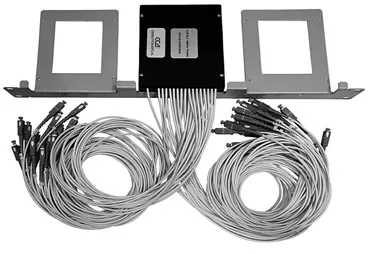

Повногабаритного виконання в пластиковому корпусі.
