Осцилятори своїми руками

Існує багато електротехнічних пристроїв, що використовуються при виконанні зварювальних робіт. У зв'язку з високою вартістю цього обладнання, багато хто намагається самостійно виготовити той чи інший елемент. Ті, хто добре розбираються в електротехніці, можуть зібрати навіть осцилятор своїми руками. Зварювальний осцилятор призначений для того, щоб порушувати і стабілізувати зварювальну дугу і працює як від постійного, так і від змінного струму.

Пристрій і призначення приладу

За своєю суттю зварювальний осцилятор є іскровим генератором згасаючих коливань. Усередині пристрою розташовується підвищувальний трансформатор (ПТ) низької частоти, з вторинною напругою від 2 до 3 кіловольт. Схема складається з коливального контуру, обмоток зв'язку, розрядника і обмоток блокувального конденсатора. Обмотки, що знаходяться всередині апарату, виконують функцію високочастотного трансформатора.

Під час роботи осцилятор а коливання високої частоти проходять через обмотку і надходять на дугового проміжок. Конденсатор забезпечує блокування і запобігає шунтування обмоткою дугового проміжку, що зачіпає напруга в джерелі живлення. Для захисту ізоляції обмотки існує дросель, що включається в зварювальну ланцюг. Середня потужність осцилятор а становить від 250 до 300 ват, тривалість імпульсів знаходиться в межах десятків мікросекунд.

Все осцилятори забезпечують наявність в зварювального ланцюга струму з високою напругою і частотою. Вони поділяються на два види:

1. Збудники дуги безперервної дії. Вони функціонують разом з джерелом живлення зварювальної дуги і забезпечують її збудження шляхом накладення струму високої напруги на дроти для зварювання. У цьому випадку напруга становить від 3000 до 6000 вольт, а частота - 150-250 кГц. Такий струм зовсім не небезпечний для людини, за умови дотримання правил техніки безпеки. Завдяки високій частоті, забезпечується рівномірне горіння дуги навіть при невеликому значенні зварювального струму, що надходить з основного джерела.
2. Збудники дуги імпульсивного дії. Вони використовують послідовне включення і вважаються більш ефективними, оскільки не вимагають включення в ланцюг спеціального захисту від високої напруги. Для регулювання іскрового зазору на необхідну величину застосовується регулювальний гвинт. Регулювання здійснюється, коли пристрій знаходиться в відключеному стані.

Сварка з використанням змінного струму здійснюється з імпульсним харчуванням збудників. Вони спочатку збуджують дугу і виконують її подальший підпал, коли змінний струм змінює свою полярність.

Принцип роботи осцилятор а

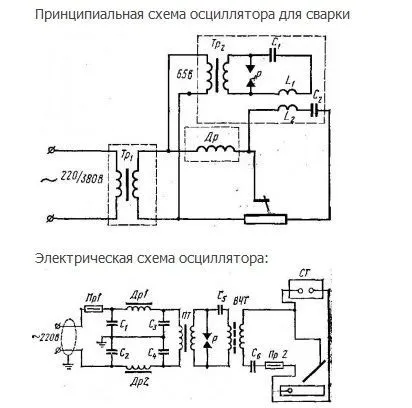

Всі види зварювальних осцилятор ів працюють за однією схемою. У них один і той же принцип дії, незалежно від конструктивних особливостей. У кожному разі підвищувальний трансформатор низької частоти передає стандартна напруга, частотою 50 Гц на коливальний контур. Далі, в цьому контурі відбувається перетворення низької частоти струму в високу, з одночасним підвищенням напруги. Значення частоти струму, що виникає в коливальному контурі визначається його параметрами, що включають в себе ємність конденсатора і індуктивної котушки.

Після первинного перетворення, ток з високою частотою і напругою надходить на другу індуктивну котушку, а потім, проходячи через блокувальний конденсатор, він подається до зварювальної дузі. За допомогою блокувального конденсатора для струму низької частоти опір підвищується, а для струму високої частоти - знижується.

В кінцевому підсумку забезпечується безперешкодне проходження струму високої частоти через блокувальний конденсатор. Струм низької частоти через нього пройти не може. Таким чином, на електричну дугу вільно потрапляє тільки струм з високою частотою і з високою напругою. Струм з низькою частотою і напругою взагалі не потрапляє в схему осцилятор а. У разі пошкодження конденсатора, блокування струмів низької частоти не буде порушена. Принцип дії пристрою і його схема забезпечують надійний захист зварника від ураження електрострумом при проведенні зварювальних робіт.

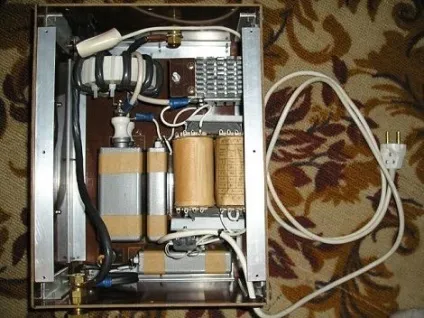

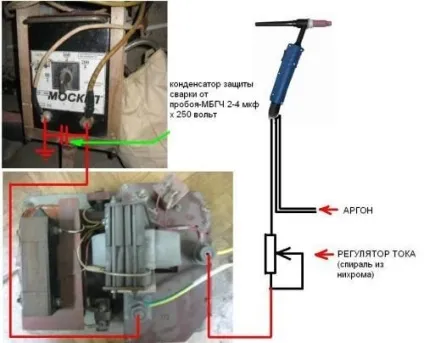

Виготовлення осцилятор а своїми руками

Зварювальний осцилятор цілком можливо сконструювати і зібрати своїми руками. Єдиним серйозним обмеженням є добре знання електротехніки та практичні навички роботи з інструментами.

Існує велика кількість схем, які можуть бути реалізовані на практиці в домашніх умовах. Одним з найбільш простих варіантів вважається конструкція на основі високовольтного трансформатора, здатного підвищити напругу з 220 до 10000 вольт. Необхідно точно виготовити розрядник, оскільки саме від розрядника залежить якість електричної дуги. У цьому полягає головна складність конструювання і практичного виготовлення осцилятор а.

Наступною серйозною завданням є правильний підбір елементів - блокувального конденсатора і коливального контуру. Найчастіше застосовується стандартна конструкція осцилятор а, виконана у вигляді генератора. Наявні в ньому трансформатори здатні підвищити напругу до 3 кВт. В даній схемі потрібно обов'язково передбачити розрядник.

Готовий осцилятор зможе працювати відразу в двох режимах - в імпульсному варіанті або в безперервному режимі. Другий варіант передбачає наявність захисту від можливого високої напруги. Хоча імпульсний варіант вважається найбільш ефективним в порівнянні з іншими схемами.

Рекомендації по збірці

У процесі складання осцилятор а, необхідно враховувати такі особливості:

• Для виготовлення осцилятор а найкраще використовувати в якості основи звичайний генератор, потужністю 5-10 кіловат.
• Установка готового трансформатора повинна проводитися на раму генератора. Для фіксації пристрою використовуються скоби, заздалегідь приварені до рами. У зв'язку з великим загальною вагою всієї конструкції, рекомендується встановити колеса, щоб полегшити переміщення.
• Всі електричні з'єднання виконуються таким чином, щоб зварювальний генератор в разі потреби міг застосовуватися в якості аварійного джерела живлення. Правильно зібраний осцилятор своїми руками дозволяє використовувати його як зварювальне пристрій і джерело струму на 220 вольт. Вся конструкція зварювання обладнується вимикачем.
• Для виготовлення генератора постійного струму рекомендується використання випрямляча мостикового типу, що забезпечує отримання струму найбільш доступними способами. Головним недоліком такої конструкції є занадто великі габарити. В даній схемі присутні чотири потужних громіздких вентиля, встановлених на діелектричну плату з текстоліту або гетинаксу. У загальній схемі ці вентилі виконують функції діодів.
• Збірку конструкції повинні виконувати люди з досвідом виробництва електромонтажних робіт. Вони повинні мати гарні навички по споювання деталей, а також практику виготовлення електричних обмоток.

Зібраний осцилятор необхідно відрегулювати. Сам осцилятор повинен знаходитися у вимкненому стані. Надалі потрібно регулярно проводити технічне обслуговування, стежити за робочою поверхнею розрядника, станом контактів, своєчасно очищати нагар.
