Організація зварювальних робіт

У статті розглядається організація зварювальних робіт, вибір електродів, процес зварювання металу, вибір найбільш оптимального зварювального апарату для домашніх потреб. Також дані поради тим, хто вперше зіткнувся з питаннями зварювання.

Зварювальні роботи є затребуваною послугою, і при цьому залишаються практично найдорожчою на ринку монтажних робіт. Залежно від складності тільки один шов може коштувати до 5 доларів, при цьому необхідність у виконанні даних робіт виникає досить часто.

Моделі зварювальних апаратів: як вибрати. Поради та рекомендації

В останні роки з'явилося багато гідних і недорогих зварювальних апаратів, за допомогою яких можна самостійно виконати практично всі домашні роботи, пов'язані зі зварюванням. Придбати його нескладно, але перед покупкою необхідно точно визначитися з типом зварювального апарату і його можливостями.

У домашніх умовах вкрай рідко виникає необхідність в зварюванні кольорових металів або високолегованих, тугоплавких сталей, найчастіше доводиться робити різні конструкції з низьколегованої, рядовий стали різної товщини. Тому при купівлі обладнання можна віддати перевагу трансформаторних або інверторним зварювальних апаратів, які виробляють так звану MMA або РДС зварювання за допомогою штучних електродів зі спеціальним покриттям.

Особливістю даних електродів є так звана «обмазка», яка в процесі зварювання згорає і в точці плавлення виключає контакт рідкого металу з киснем. Сучасні інверторні і трансформаторні зварювальні апарати мають невисоку вартість і малі габарити. Зварювальний струм даних апаратів може досягати 200-250 А, що досить для роботи з електродами діаметром до 5 мм.

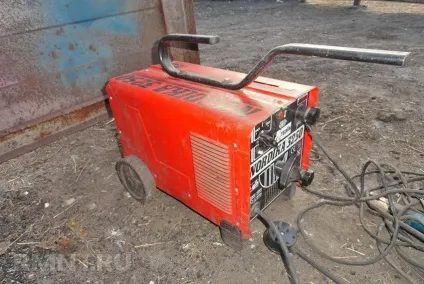

Моделі сварочніка, виконані на базі трансформаторів, значно важче інверторних моделей, мають короткий крок регулювання вихідної потужності, низька ККД, але практично не чутливі до перепадів напруги в мережі, можуть легко працювати від переносного генератора.

Інверторні моделі мобільні, мають плавне регулювання потужності, за рахунок використання автоматичного управління інвертором дозволяють домогтися більш рівного накладення шва, спрощують процес підпалу дуги і забезпечені більш досконалим захистом внутрішніх елементів, ніж трансформаторні моделі.

Для бажаючих заробляти на кузовному ремонті автомобілів дані моделі зварювальних апаратів можуть не дати потрібного комфорту і ефективності, краще зупинити свій вибір на напівавтоматичних моделях зварювальної техніки. Дана техніка виконує так звану MIG-MAG зварювання.

Ця технологія заснована на використанні подачі інертного газу в зону проведення зварювальних робіт, а для процесу зварювання використовується подається в автоматичному режимі дріт. Такий апарат ідеально підходить для зварювання тонкого автомобільного металу, не створює прожогов і наварів, а в процесі зварювання в безкисневому середовищі практично не утворюється шлак, тонка дріт, що застосовується в якості електрода, не має нанесеного флюсового покриття і в процесі горіння нагріває тільки незначну площу з'єднується металу.

На відміну від попередніх моделей, для напівавтомата потрібен балон, заправлений стисненим вуглекислим або інертним газом, що негативно позначається на мобільності обладнання. При цьому даний зварювальний апарат може працювати без газового балона, але для цього потрібно використовувати спеціальну порошкову дріт, що містить в своєму складі необхідний флюс, при такій зварюванні на поверхні зварюваного металу формуються шлакові відкладення, а вартість роботи буде набагато вище, ніж на MMA зварювальних апаратах .

Порівняння різних побутових зварювальних апаратів:

Тип зварювального апарату

Обробка металів товщиною 0,5 мм

Вартість зварювального апарату

Найбільш затребуваними зварювальними апаратами останнім часом стали апарати, виготовлені за инверторной технології. Незважаючи на свою складність (він містить кілька трансформаторів, два випрямляча і інвертор), зі зниженням вартості напівпровідникових елементів вартість даного обладнання дійшла до прийнятного рівня, що в поєднанні з простотою в роботі зумовило домінування даної техніки в побуті. Для роботи як з інверторним, так і з трансформаторних зварювальним апаратом діють загальні правила щодо вибору робочих електродів і техніці зварних робіт. Давайте розглянемо ці правила.

Вибір діаметра зварювального електрода, зварювальний струм, довжина дуги

Точний вибір діаметра електрода є запорукою якісного виконання робіт, оскільки від цього параметра безпосередньо залежить ширина і глибина шва, а також потрібна для роботи потужність. Для більшості пересічних сталей можна скласти приблизну таблицю із зазначенням діаметра електродів і залежних від цього значення параметрів:

Діаметр електрода, мм

Недотримання номінальних параметрів буде приводити до перегріву металу в місці зварювання, прогар, підрізаючи, непровари, несплавлення, напливів та інших видів шлюбу зварювального з'єднання.

Типи електродів для зварювальних робіт з різними типами металів

Метал має складну структуру і складом, тому для його якісного з'єднання за допомогою зварювальних робіт може знадобитися використання різних не тільки по діаметру, але і за структурою електродів.

Основний компонент, який впливає на властивості електрода, крім складу самого металу, це його «обмазка». Дана суміш в точці горіння дуги також схильна до горіння, в процесі якого видаляється кисень з навколишнього дугу простору, забезпечуючи умови для стабільного сплаву метала.

В даний час для ММА зварювання застосовують чотири основні типи обмазки:

1. Кислотне - А. Покриття містить оксид заліза, кремнію, марганцю, зварений шов від електрода з таким покриттям може тріскатися в місцях погану підготовку металу до зварювальних робіт (наявність окалини, іржі на зварюється поверхні).
2. Основне - Б. Покриття складається з сполук фтору і карбонатів, отриманий шов дуже пластичний і ударостійкий, але при цьому процес зварювання можуть впливати вологи або масла на зварюваної поверхні, вкраплення іржі або окалини.
3. Рутилове - Р. Покриття містить концентрат діоксиду титану - рутил, дане покриття забезпечує потужне горіння дуги, на якість готового зварного з'єднання наявність вологи, іржі практично не впливає. Утворений в процесі зварювання шлак легко видаляється з поверхні металу.
4. Целюлозне - Ц. Покриття може містити до 50% целюлози або іншої органіки, використовуються для специфічних зварювальних робіт.

Також існує велика кількість електродів, обмазка яких містить ці компоненти в різному поєднанні, але при цьому найбільш універсальними електродами є рутилові і основні, вони підійдуть для більшості новачків.

Сварка різної полярністю постійного струму

При зварюванні постійним струмом необхідно враховувати той факт, що від полярності підключення струму до електрода залежить кількість виробленого в процесі зварювальних робіт тепла, позитивний полюс завжди сильніше гріється в порівнянні з негативним.

Ця властивість використовується для оптимізації процесу зварювання, для з'єднання тонкого металу на деталі подається «мінус», а на електрод «плюс», що відповідає умовній зворотної полярності підключення. Зворотній полярність підходить для з'єднання високолегованих або загартованих сталей, що дозволяє не перегрівати їх. При необхідності в процесі зварювання максимально розігріти товстий метал, до нього підключається «плюс», а до електрода «мінус», що відповідає прямій полярності підключення.

Зварювання швів металу в нижньому положенні

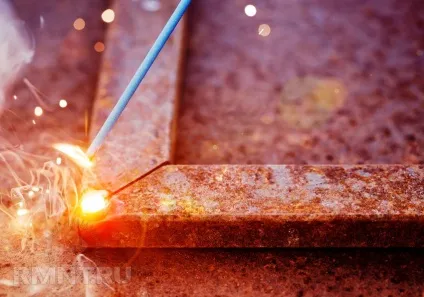

Найбільш просто освоїти зварювання металів, коли вони знаходяться нижче зварювального електрода, паралельно землі. Для того щоб приступити до з'єднання металевих заготовок, необхідно виконати наступні операції:

1. Підібрати тип і діаметр електрода.
2. Налаштувати зварювальний апарат на необхідну величину струму.
3. Встановити електрод в держак.
4. Підібрати полярність зварювання і відповідно до цього закріпити токоподводящие кабелі.
5. Розпалити дугу.
6. Плавно вести електрод паралельно місця стику, контролюючи стан дуги.
7. Очистити зварений шов від окалини і при необхідності повторити накладення зварного шва.

Запалювання зварювальної дуги може здійснюватися двома способами. Перший спосіб нагадує процес підпалу сірники - електрод ставиться під кутом до заготівлі і швидко проводитися по ній, після появи іскор повільно піднімається над металом, при цьому контролюється горіння дуги. Другий спосіб - виконується дотик-удар електродом по металу, при цьому електрод підноситься до зварювальної поверхні швидко, а відсувається повільно.

Сварка вертикальних швів

Так як під дією сили тяжіння рідкий метал може витекти з зварної ванни, для того, щоб це не відбулося, накладення шва виробляється з нижньої його точки з плавним підйомом вгору по непрямій траєкторії руху, наприклад - півмісяцем.

Зварювання швів в кілька проходів

Якісне з'єднання металу товщиною понад восьми міліметрів виконується в два проходи, спочатку з одного боку заготовки, потім після її перевертання - з іншого. При цьому важливо контролювати відсутність непровари, для чого необхідно максимально точно підбирати робочий струм і діаметр електрода.

Для з'єднання товстих металевих заготовок виконується зачистка зварювальних граней заготовки під кутом до 30 градусів, під зварюються металеві заготовки підкладається мідний або тугоплавкий сталевий лист, після чого накладається кореневої шов 4-х міліметровим електродом. Усі наступні проходи можна для більш швидкого заповнення робити більш товстими електродами.

Обробка зварювальних швів

У процесі зварювальних робіт крім необхідного в подальшому металевого зварювального шва утворюється так званий шлак, до складу якого входить згоріла обмазка, бризки металу з електрода і поверхні деталей, що зварюються. Всі ці елементи після нанесення зварювального шва видаляються за допомогою молотка і щітки по металу.

Якщо є необхідність в нанесенні декількох шарів зварювання на металеву поверхню, то очищення проводиться після кожного окремого проходу електродом.

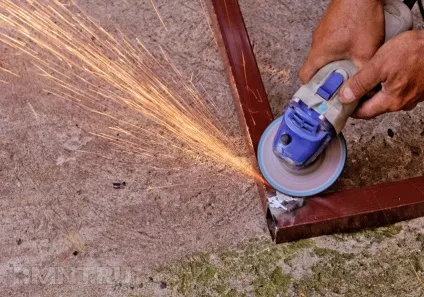

Після завершення зварювальних робіт виступає за межі заготовки частина зварювального шва видаляється із застосуванням шліфувальних кругів, напилків і іншого обробного інструменту.

Техніка безпеки при роботі зі зварювальним апаратом

При виконанні зварювальних робіт особливу увагу необхідно приділяти техніці безпеки.

1. Перше, що необхідно контролювати, це електробезпека. Напруга на виході зварювального апарату значно нижче мережевого, але за певних умов його досить для ураження людини струмом. Для захисту від удару електрострумом застосовуються діелектричні рукавички, контролюється підключення другого робочого проводу від зварювального апарата до заготівлі.
2. Друге питання безпеки під час зварювальних робіт, який необхідно постійно контролювати, відноситься до протипожежних заходів. У процесі зварювання виділяється велика кількість гарячих бризок, сам метал розігрівається до температури горіння різних легкозаймистих речовин, тому в процесі зварювальних робіт необхідно контролювати наявність вогнегасника чи інших засобів, необхідних для гасіння потенційного загоряння, проводити попередню підготовку робочого місця.
3. Третій, найважливіший питання по техніці безпеки, відноситься до необхідності збереження здоров'я майстра зі зварювання. Під час горіння обмазки і варіння стали в повітря виділяється велика кількість шкідливих речовин, тому необхідно контролювати наявність вентиляції в місці виконання зварювальних робіт і її достатність. Бризки гарячого металу легко проплавляющей одяг, виконану на основі синтетичних тканин, для роботи зі зварювальним апаратом краще використовувати спеціальну спецодяг, стійку до теплового впливу.

Одним з основних питань при зварюванні електричним струмом є захист очей від яскравого світіння дуги. Для цих цілей використовуються спеціальні щитки з вставленими затемнює стеклами, але дана захист хоч і допомагає мінімізувати шкідливий вплив на сітківку ока, але не рятує повністю.

Поява масок «хамелеонів», змінюють затемняющие властивості в залежності від яскравості джерела світла, дозволяє звести ловлю «зайчиків» до мінімуму.

Влад Тараненко, рмнт.ру
