Опресовування опалювальної системи своїми руками - свій будинок мрії

Як будь-який інший механізм або конструкція, система опалення вимагає технічного обслуговування. Заходами, що підтримують її в працездатному стані, є опресовування і промивка. Для отримання результату при проведенні цих процедур важливо розібратися в технологічному процесі.

Коли проводиться опресовування?

Роботи по опрессовке опалювальної системи припускають випробування на герметичність. Цей захід необхідно:

• при запуску після завершення монтажу;
• при проведенні ремонтних робіт на ділянці контуру;
• при здійсненні планово-попереджувальних робіт в ході підготовки до опалювального сезону.

По суті опресовування - визначення рівня герметичності опалювальної системи. Вона полягає в послідовному виконанні ряду операцій:

• створення тиску за допомогою нагнітання води або повітря;
• виявлення розгерметизації;
• виявлення ділянок, де рідина або повітря залишають межі системи.

Сучасні системи опалення не вимагають великого числа людей для проведення такої перевірки. Допомагає спеціальне обладнання.

Наявність підвищеного тиску стане причиною виходу з ладу на аварійних ділянках приладів і вузлів. На елементи, що знаходяться в нормальному стані, надлишковий тиск не зробить негативного впливу.

послідовність робіт

Опресовування ведеться при відключеною опалювальній системі при віддаленому з неї теплоносії. Для попередження порушення цілісності трубопроводу необхідно вести постійний контроль рівня тиску.

Випробування повинні проводитися з урахуванням специфічних характеристик системи і враховувати:

• параметри матеріалу трубопроводу;
• якісні показники арматури;
• поверховість будівлі;
• схему розводки.

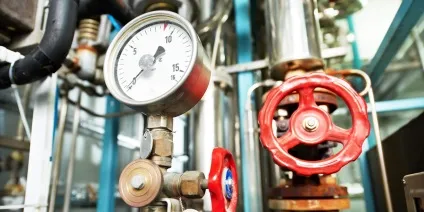

Система потребує опрессовке

Послідовність дій при проведенні опресування уніфікована і проводиться в такому порядку:

• Частина трубопроводу, яка підлягає перевірці, відключають. При автономному опаленні зупиняють роботу котла.
• Видаляють теплоносій.
• Опалювальний контур заповнюють водою з температурою нижче 45 градусів Цельсія.
• По ходу заповнення магістралі здійснюють скид повітря.
• У систему включається обладнання для нагнітання тиску.
• Збільшують тиск до значення, передбаченого проектом як робоче. При цьому ведеться візуальний контроль стану системи.
• Плавно підвищують тиск (це обов'язкова умова) до рівня, передбаченого випробуванням.
• Фіксують значення тиску на контрольному манометрі.
• Витримують протягом 10 хвилин пробний тиск.
• Візуально оглядають з метою виявлення явних протікання, підозрілих ділянок з'єднань і інших несправностей. Перевіряють працездатність запірної арматури.
• Знімають показання манометра. Якщо падіння тиску не спостерігається, то вважається, що система пройшла випробування. Якщо є неполадки, то їх усувають, і процедура повторюється.
• За підсумками заходу складається акт.

Повітряна опресовування використовується при відсутності можливості використання води або проведенні випробувань при низьких температурах, коли є ймовірність замерзання рідини в трубопроводі. При використанні пневматичного методу випробування показником розгерметизації контуру служить зміна показань тиску на манометрі. Для визначення аварійних ділянок місця, які можуть мати проблеми, покриваються мильним розчином.

Тиск при випробуванні системи

Щоб уникнути аварійної ситуації слід проводити опресовування згідно з вимогами СНиП. Цим нормативом передбачається тиск для перевірки на 50% вище робочого рівня, але не менше 0,6 МПа. Правила технічної експлуатації теплових енергоустановок рекомендують проведення опресування в більш м'яких умовах: з перевищенням тиску на 25% вище робочого, але не менше 0,2 МПа.

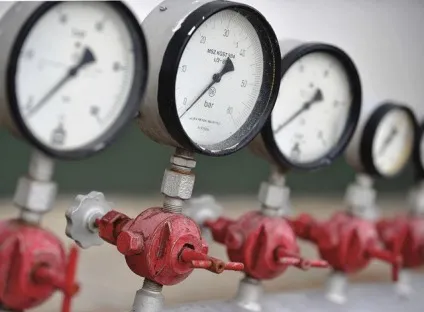

Важливо стежити за тиском

Таким чином, робочий тиск - базове значення при проведенні випробувань. У будинках з кількістю поверхів не більше трьох значення менше 2 атм. і регулюється за рахунок спрацьовування зворотного клапана. У будинках з великою кількістю поверхів цей показник вище і змінюється зі збільшенням поверховості, може досягати 10 атм.

Нормативна документація вказує, що тиск при випробуванні вибирається між максимумом і мінімумом. Мінімально значення приймають в проміжку на 20-30% вище робочого. Максимальне значення визначається проектом.

У загальному випадку потрібно вивчити паспортні дані всіх приладів і пристроїв, що входять в систему опалення, щоб не завдати їм шкоди при випробуванні.

необхідний інструмент

Для створення необхідних умов при проведенні опресування потрібно обладнання, що дозволяє досягти необхідного рівня тиску. Найчастіше використовується насос. Він спільно з зворотним клапаном підключається за допомогою шланга високого тиску до системи через патрубок. Основними характеристиками при виборі апарату є рівень продуктивності і тиск, який він може створити. Якщо прилад працює від електрики, то зверніть увагу на робочу напругу (220 В або 380 В).

При проведенні робіт з невеликим об'ємом контуру, доцільно використовувати ручну конструкцію пресувальник, який обладнаний гідроциліндром. Досягти більшої ефективності та зручності експлуатації можна при використанні поршневого пристрою з електроприводом. Електричний тип пресувальник за короткий термін створить необхідний тиск без застосування м'язових зусиль. Ці прилади, крім манометра, мають обладнання для контролю і управління.

У приватних будинках, де низький тиск в системі, заповнюють її водою з наступною фіксацією показань тиску на манометрі.

Хто проводить опресовування?

Відповідальність з контролю працездатності системи опалення та проведення профілактичних заходів лежить на організації, яка її експлуатує. Комунальні служби займаються цими питаннями в житлових будинках, а на інших підприємствах і установах - відповідні технічні служби.

До проведення робіт по опрессовке допускаються атестовані фахівець з необхідною кваліфікацією.

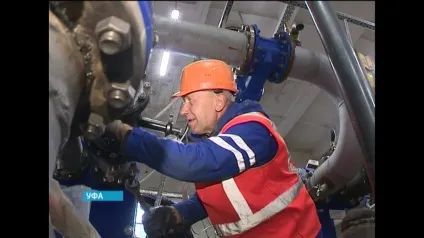

Фахівцям важливо мати кваліфікацію

Ці роботи в приватних будинках з автономним опаленням виконуються працівниками сервісних організацій або самостійно, як і монтаж.

Незалежно від того, хто буде здійснювати заходи щодо опресування, слід дотримуватися вимог і правил нормативних документів, що регламентують цей вид робіт.

Технологія опресування в багатоквартирному будинку

Процедура опресування виконується за єдиним алгоритмом, проведення має деякі особливості в різних випадках.

Спеціальні служби зобов'язані до і після опалювального сезону здійснювати гідравлічні випробування.

Також цей захід проводиться після ремонту або при введенні в експлуатацію обладнання.

Підсумок заходу фіксується документально і складається відповідний акт.

Перед обпресуванням проводять:

• огляд вузла подачі, трубопроводу та інших деталі системи.
• перевірку стану теплоізоляції магістральної лінії.

При експлуатації понад 5 років, перед гідравлічним випробуванням рекомендується промити систему. З цією метою заливається спеціальний розчин в звільнені від теплоносія труби.

Завершивши ці заходи, переходять до опрессовке. Дії мають наступний порядок.

1. У новоствореному змонтовану або промиту систему заливається вода.
2. За допомогою спеціального нагнітає обладнання створюють підвищений тиск, яке контролюється манометром.
3. Якщо рівень тиску залишається незмінним протягом 15-30 хвилин, то це говорить про герметичності системи і надійності обладнання, яке в неї включено.
4. Якщо спостерігається зниження тиску, то з'ясовується причина цього.
5. З'ясувавши місце, де відбувається витік, її ліквідують або змінюють несправний елемент і процедура повторюється.
6. Успішним вважається випробування в разі падіння тиску не більше 0,1 атм протягом 30 хвилин.

Технологія гідравлічного випробування в приватному будинку

Так як в закритих автономних опалювальних тиск невеликий, то для створення надлишкового тиску використовують насосне обладнання будь-якого типу. Можливе проведення випробування шляхом з'єднання опалювальної системи з магістраллю подачі води, в якій рівень тиску задовольняє умовам.
Для заживлення водопровідною водою використовується зливний кран або кран, спеціально встановлений для цих цілей. Вони розташовуються в нижній точці, що забезпечує вільне витіснення повітря.

Температура води не повинна перевищувати 45 градусів Цельсія. Прості конструкції системи опалення, виконані своїми силами, проходять випробування без залучення сторонніх організацій. Алгоритм дій не відрізняється від послідовності робіт в багатоповерхових будинках.

При використанні води, використовуваної при випробуванні, як теплоносій, важливий рівень її жорсткості. Необхідний показник - 75-95 одиниць. Сумніви з приводу придатності води можуть виникнути, якщо після її використання утворюється накип на нагрівальних елементах побутових приладів (електрочайник, пральна машина, бойлер).

Якщо вода в подальшому не буде використана, то її зливають. Відразу ж після цього необхідно залити в систему теплоносій. Це важливо при використанні сталевих труб і металевих опалювальних приладів, незахищених всередині.

Пневматична опресовування

Повітря для опресовування застосовується досить рідко, частіше за все, при проведенні випробувань в приватних будинках. Таким чином проводять перевірку якості складання системи при відсутності води або відповідного обладнання.

Для випробування підключається компресор, обладнаний манометром, до живлячих або зливного крана. При цьому конструкція насоса і його привід ролі не грають, головне, щоб його потужність була на достатньому рівні. З метою безпеки надлишковий тиск не підвищують більше 1,5 атм. Повітряні клапани при цьому замінюються заглушками.

Час витримки тиску в системі більше в порівнянні з гідравлічним випробуванням. Це пов'язано з властивостями газів, так як стабілізація тиску в контурі відбувається повільно. Його значення буде спочатку неминуче знижуватися навіть при справному обладнанні. Після стабілізації повітряного тиску витримка повинна становити більше півгодини.

Незважаючи на простоту операцій, здійснюваних при опрессовке, це відповідальний захід, який бажано доручити кваліфікованому спеціалісту.
