Штрихування бетону та залізобетону на кресленнях по госту, фото
Як правильно виконується штрихування залізобетону на кресленнях? Чи є якісь норми, що встановлюють спосіб оформлення розрізів і видів будівельних конструкцій? Нам належить знайти відповіді на ці та деякі суміжні питання.

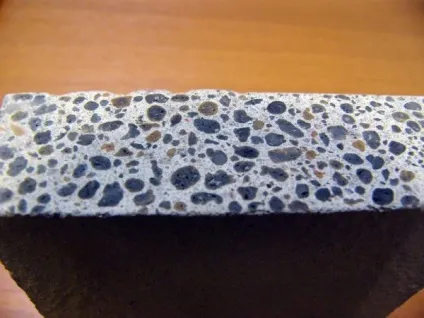

Так виглядає бетон в розрізі. А як він позначається на кресленнях?
Джерела інформації
Ними для нас послужать:
- ГОСТ 3455-59.
- Прийшов йому на зміну ГОСТ 2.306 - 68.
Роз'яснення: вихід нового стандарту, що регламентує ті ж розділи виробництва, що і старий, автоматично скасовує дію старого документа. У нашому випадку перший ГОСТ виймуть із запиленого шафи для роз'яснення деякої плутанини з системою позначення матеріалів.
розслідування
Як з'ясувалося набагато пізніше, викладач креслення просто не знав про прийняте після здобуття нею вищої освіти новому стандарті і навчав школярів так, як навчали його самого.
ГОСТ 3455 - 59
Нас, зрозуміло, цікавить, перш за все, прийнята в документі система позначень матеріалів.
При виконанні креслення своїми руками по ГОСТу потрібно дотримуватися кількох правил:
- Похилі лінії проводяться під кутом 45 градусів.
Однак: цей кут може витримуватися не тільки щодо рамки креслення, а й щодо осі або контуру зображення.
- Штрихування може бути лівої чи правої; нахил повинен витримуватися однаковим на всіх перетинах однієї деталі (навіть якщо відповідні зображення рознесені по декільком листам).
- Відстань між лініями на всіх перетинах однієї деталі вибирається однаковим. Крок підбирається в залежності від розмірів зображення в діапазоні від 1 до 10 міліметрів.
На всіх перетинах однієї деталі крок штрихування однаковий.
- Вузькі і довгі розрізи можна Штрихована в повному обсязі, а лише по краях і в декількох довільних місцях. Особливо вузькі розрізи (товщиною на кресленні менше 2 мм) допускається показувати повністю зачорненими.
- Для суміжних перерізів двох деталей вибирається різноспрямована штрихування (вліво і вправо).
Отже, згідно з чинними нормативними документами інструкція по штриховке бетону на кресленні цілком зрозуміла: він позначається штрих-пунктирними лініями. Що буде, якщо використовувати застаріле позначення?
На щастя, ціна помилки дуже велика: згідно зі щойно вивченого нами з документом, при побудові креслень допускається застосовувати непередбачувані їм позначення. Потрібно лише пояснити їх на кресленні.
ГОСТ Р 21.1207-97
Як легко помітити, ми не знайшли діючий ГОСТ на штрихування залізобетону. У старому документі позначення було присутнє, в новому - зникло.
Так що робити при побудові креслення? Скористатися лазівкою з довільним позначенням матеріалу і виноскою внизу? Або якісь норми все ж існують?
Відповідь знайдеться в досить несподіваному місці - стандарті, який регламентує умовні позначення в дорожньому будівництві, при побудові креслень автодоріг.

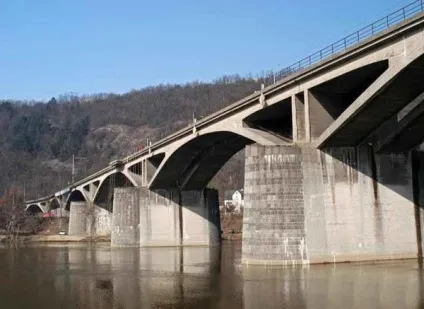

Залізобетон активно застосовується в дорожньому будівництві. На фото - автомобільний Браницький міст в Празі.
Поряд з асфальтом, гідроізоляційними матеріалами і насипним грунтом в документі фігурують:
- Власне бетон. Його позначення нам вже знайоме - штрих-пунктир.
- Бетон з армуванням. Залізобетон позначається перемежованими безперервними і штрих-пунктирними лініями.
- Залізобетон з попередньо напруженою арматурою. Розігрів або механічно розтягнувши арматуру перед заливкою моноліту, після її охолодження або зняття розтягуючого зусилля можна отримати матеріал з підвищеною міцністю на вигин. Його розріз зображується чергуванням двох суцільних і однієї штрих-пунктирною ліній.

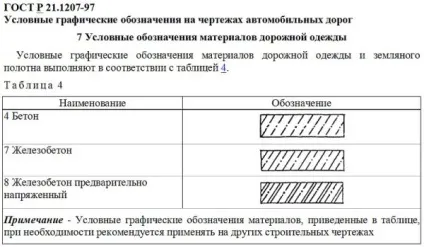

Позначення згідно ГОСТ Р 21.1207-97.
