З метою організувати якісне опалення багато хто вибирає таке пристосування, як теплової щиток. Основною перевагою даного пристрою є можливість швидко нагріти повітря в приміщенні. При цьому його легко зібрати самостійно, скориставшись інструкціями з мережі Інтернет. А так як під час робіт використовується цегла, який відрізняється теплоємність і гарну теплопровідність, то в результаті можна добре заощадити на опаленні. Також щиток - ідеальне пристосування для опалення в місцях відсутності центрального газопостачання. Але для забезпечення ефективної роботи слід дізнатися про даний пристосуванні більше інформації.
Переваги печі з опалювальним щитком
Опалювально-варильна піч, додатково обладнана щитком, який складний з цегли з рівними стінками без сколів з дотриманням всіх технічних норм, може повністю замінити традиційну піч.
У порівнянні зі звичайною цегляною піччю чавунна плита з тепловим щитком володіє наступними перевагами:
- Здатна добре нагріти приміщення за нетривалий відрізок часу.
- Дозволяє надовго зберегти тепло в будинку навіть після загасання печі.
- Є варильною поверхнею.
Різновиди і схеми щитків
Розрізняють два види пристрою, враховуючи тип організації внутрішнього простору:
- Канальний тип пристрою. Тіло щитка є розвинену мережу газоходів. Перед виходом назовні газові потоки змушені пройти шлях по з'єднаним між собою вертикальним каналам. По дорозі вони віддають тепло.
- Колпакова тип. Пристосування використовується в якості доповнення до чавунної печі. Складається з однієї-двох камер з горизонтальними склепіннями, необхідних для затримки газів до моменту їх охолодження. Потрапити в димохід вони можуть тільки після охолодження.
З огляду на те що канальний тип пристрою має спрощену конструкцію і його легше зібрати, його використовують частіше, збираючи самостійно. Опалювальний щиток Колпакова типу, який ефективніше відбирає тепло, складніше у виконанні. Для його складання рекомендується запрошувати кваліфікованих фахівців.
Особливою популярністю користується опалювальний трьохканальний щиток. Він дає можливість використовувати опалювально-варильну піч і в літню пору лише для приготування їжі. Реалізувати цю функцію дозволяє перемикання димооборотов. Для цього застосовуються вбудовані в газоходи засувки.
Інші конструктивні особливості:
- Обмін повітря в приміщенні забезпечує вентиляційна шахта, обладнана на верхній частині конструкції.
- Наявність решітки зі зворотним клапаном на виході з шахти дозволяє запобігти перекидання тяги в разі вітряної погоди.

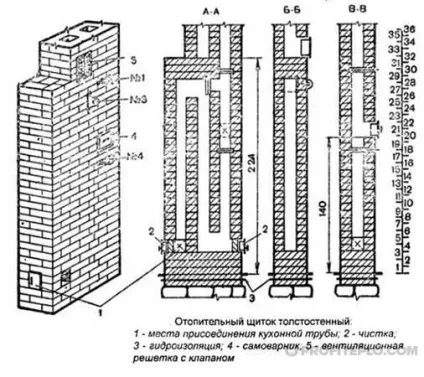

Про товщину стінки
Одним з критеріїв, за яким класифікуються паливні щитки, є товщина стінок:
- У випадку з товстими стінками виконується кладка в півцеглини. Варіант відрізняється низькою возгораемостью, тому є найбільш підходящим для довго працює печі.
- Кладка в 1/4 цегли дозволяє скласти конструкцію з тонкими стінами. Варіант, що передбачає чітке дотримання правил пожежної безпеки, зважаючи на повну, а не часткового нагрівання конструкції. Правила, які необхідно дотримати під час збирання - наявність гідроізольований фундаменту і металевої оболонки (кожух), прикраса кахлями виконується в процесі будівництва.
Яку кладку вибрати
Для самостійного зведення теплового щитка рекомендується вибрати просту канальну конструкцію в півцеглини.
Важливо перед початком кладки правильно і якісно облаштувати фундамент, не пов'язаний з підстава будівлі. Для його пристрою використовується бетон. Верх підстави повинен бути на 15 см нижче рівня підлоги. Завершальним етапом є укладання гідроізоляційного шару (використовується руберойд).

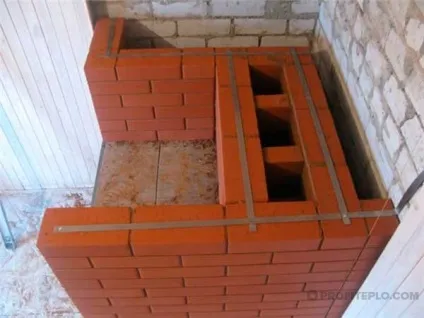

Далі, підготувавши розчин кладки, можна починати кладку згідно порядовке.
Правила, що вимагають дотримання:
- Оптимальна товщина шва - 3 мм, максимальна - 5 мм.
- Після укладання ряду проводиться його перевірка по вертикалі і горизонталі. Використовується схил і рівень.
- Надлишки глиняно-піщаного розчину як з зовнішньої, так і внутрішньої сторони видаляються.
- Після укладання 3-4 рядів газоходи зсередини протираються вологою ганчіркою.
- Оброблення виконуються при переході через міжповерхові перекриття і покрівлю.
- Готової конструкції дається час для повного висихання. Дрібні щілини, виявлені після висихання, закладаються глиною.

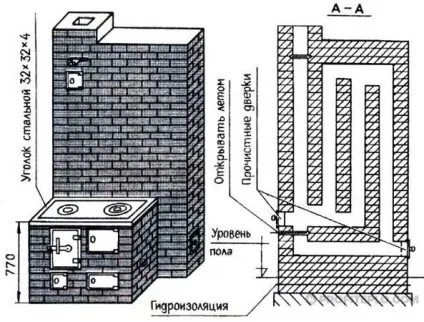

З огляду на більшу складність розглянемо порядок викладення конструкції з автономної топкою. дозволяє окремо топити плиту і сам щиток:

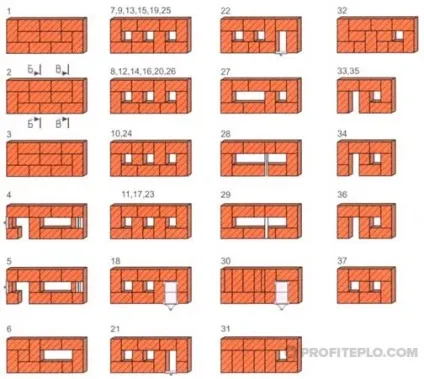

- Перші два ряди викладаються згідно порядовке, схему якої можна без зусиль знайти в інтернеті.
- У третьому ряду залишається зольник під топку.
- При укладанні 4-го і 5-го ряду проводиться монтаж двох засувок (літній і зимовий хід) і чотирьох дверцят (2 піддувальні + 2 прочистние).
- У 6-му ряду необхідно зменшити всі канали, перекрити дверцята, встановити водогрейную ємність і духову шафу.
- У 7-му ряду виконується монтаж колосникових решіток, призначених для топливников плити і щитка. При цьому цеглу по обидва боки елементів стісуються. З метою влаштування двох коротких каналів довгий канал зліва перекривається.
- Восьмий ряд кладеться згідно порядовке. Одночасно монтуються топкові дверцята топливников.
- 9-й і 10-й цегельний ряд також кладеться по схемі. У 10-му встановлюється смужка зі сталі для духовки.
- У 11-я ряду перекриваються дверцята, глиняним розчином змащується верх духовки. Крім цього, перекривається канал праворуч від водогрійної ємності.
- 12-я ряд є завершальним в кладці плити, тому для зміцнення каркаса використовуються сталеві куточки, а також монтується настил з чавуну.
- Далі слід порядовка - кладка теплового щитка.
- У 16-му ряду праворуч від другого каналу стісується цегла.
- 19-й ряд - місце установки засувки, що закриває трубу (з трьох каналів виходить п'ять).
- У 22-му ряду своє місце займає самоварники, щиток перекривається, залишається труба.
- Для кладки 31-го ряду береться стесати цегла, що дозволяє розширити канал труби.
- У 32-му і 33-му рядах в утвореному окремому каналі монтується вентиляційні решітки.
Існує і полегшений варіант кладки. Конструкція збирається в металевому каркасі. Потім він облицьовується листами з металу або спеціальної фанерою (асбофанера). Раскройка облицювальний матеріал виконується згідно шаблонами з урахуванням параметрів грубки і технологічних отворів.
- Для підготовки підстави краще використовувати азбест, оббитий залізними листами.
- Металевий каркас, зварений із сталевого куточка, встановлюється строго вертикально. Чотири ніжки міцно спираються на основу.
- Далі монтується перший ряд облицювальних листів.
- Перший ряд кладки викладається плазом, а потім її доводять до рівня нижнього ряду облицювання. Важливо стежити, щоб цеглини були укладені на ребро щільно без пустот, а також щільно прилягали до облицювання. Для цього використовується глиняний розчин у вигляді тонкого шару. Пропущені порожнечі стануть причиною зниження нагрівання стінок.
- Далі укладається другий ряд облицювання і всі етапи робіт повторюються.

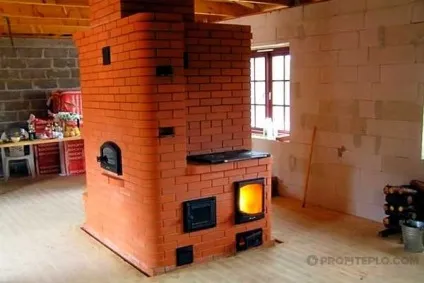

Для яких приладів використовується щиток
Дві найбільш поширені ситуації:

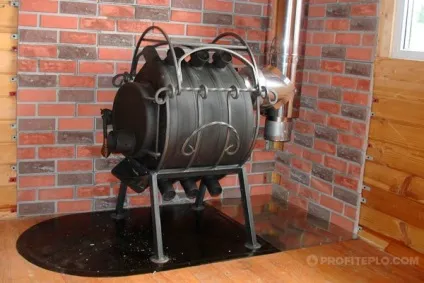

- Придбання металевої печі, яка одночасно є каміном.
- Використання цегляної вручений плити.
Також щиток з цегли затребуваний серед мешканців заміських будинків, в яких встановлені шведські печі Жирнова. Зовні вони нагадують камін, а конструктивно складаються з топки та конфорка: велика частина тепла йде на опалення, невелика частина - на приготування.
Печі виробництва Ферингер також в більшості випадків доповнюються цегляною стіною, що дозволяє підвищити їх продуктивність.
Якщо опалювальний щиток для металевої печі або цегляної плити не використовується, то тепло, отримане від згоряння палива, в прямому сенсі вилітає в трубу. А в разі його наявності тепло затримується, що дозволяє обігріти приміщення.
Тепловий щиток, що має вигляд товстої цегляної стіни, можна порівняти з газоповітряним теплообмінником, який прилаштовується до будь-якої печі з метою підвищення ефективності її роботи. Газові потоки під впливом тяги димаря рухаються по вертикальних і горизонтальних каналах всередині стіни.
Принцип роботи цього механізму заснований на паркані тепла у димових газів. В результаті складена з цегли конструкція нагрівається сама, а потім нагріває повітря в приміщенні. Завдяки теплоємності матеріалу стіна довго остигає і продовжує віддавати тепло після прогорання палива.
Як правило, щиток НЕ обладнується власної камерою згоряння, граючи роль лише додатковий елемент. Але іноді конструкцією передбачається наявність топливника.
Роль, яку відіграє цегляний щиток, дуже важлива. Дане пристосування дозволяє підвищити ефективність пічного опалення при експлуатації печей різного типу:
- залізної печі-каміна;
- кам'яній печі;
- простий буржуйки, ККД якої зазвичай не перевищує 30-40%.
При використанні цегляної стіни з повітроводами всередині ви отримуєте можливість скоротити витрату дров в кілька разів, забезпечивши належне опалення в приміщенні.
