Дуже важливо дотримуватися всіх заходів безпеки при зведенні огорож на даху будівель. Для цього існують певні правила і стандарти, яким в обов'язковому порядку необхідно дотримуватися.

Однак зведення огороджувальних конструкцій по ГОСТу і СНіПам - рідкість, так як багато будівельників навіть не мають ні найменшого уявлення про стандарти.

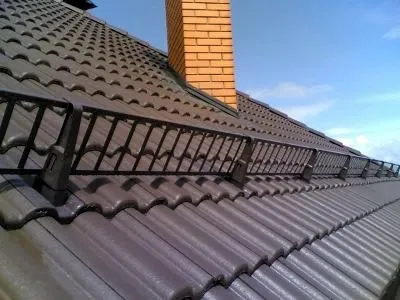

Огородження дозволяють уникнути сходу снігу з дахів, що, безумовно, є позитивним фактором

Поділ дахів на види

Роздивляючись покрівлю у різних будівель можна помітити одну особливість - вона часто відрізняється один від одного.

Саме тому існує чіткий поділ на дві групи, які також розбиті на підгрупи.

• До першої групи належить плоский дах. Даний тип покрівлі не повинен викликати жодних труднощів зі спорудження огорож.

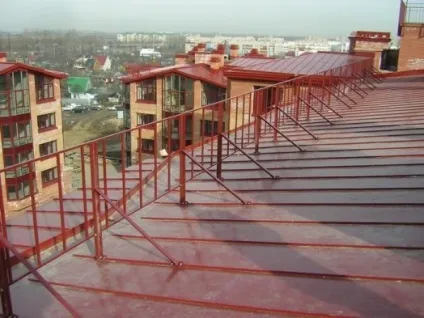

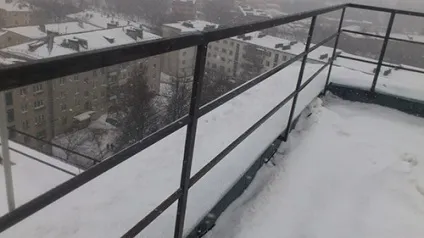

Пологий дах з металевою огорожею встановленим строго вертикально

• А ось друга група - скатна покрівля, може викликати більше труднощів, ніж здається. В даному випадку норми огорожі покрівлі слід застосовувати до кількох підгрупах окремо.
  Перша підгрупа - огорожі на одне або подвійні (чотирьохскатні) даху, друга - мансардні, де кут розташування покрівлі досить високий. До третьої підгрупи відноситься Багатощипцовий покрівля, де установка огорож вимагає індивідуальних розрахунків.

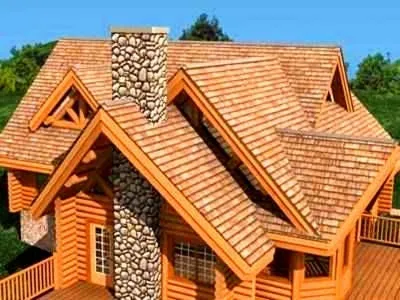

На малюнку зображена Багатощипцовий дах - проект огорожі підбирається індивідуальний

Всі дахи слід розділити ще й на експлуатовані і на неексплуатовані. Даний фактор також впливає на установку огорож.

Експлуатована покрівля

Давайте поговоримо про особливості дахів, які постійно використовуються людьми для будь-яких цілей: встановлення обладнання, проведення ремонтних робіт, прибирання снігу і багато іншого.

Звертаючись до Сніпу 21 01 97, варто відзначити, що покрівельне огорожу має бути встановлено на будь-якій будівлі, висота якого понад 10 метрів. Також сказано, що кут нахилу покрівлі, в такому випадку, не більше 12%.

Примітка!
Для будівель з 12 і більше% передбачено окреме правило - їх висота враховується від 7 метрів.

Також варто відзначити, що встановлюються покрівельні огородження по ГОСТ 25772-83 «Огородження сходів, балконів і дахів сталеві».

Особливості трактування зазначених стандартів:

• Висота огорожі на покрівлі по СНиП залежить від загальної висоти будівлі. На об'єктах з загальною висотою до 30 метрів, допустима установка загородження з габаритами від 1100 мм. На об'єктах від 30 і більше метрів, конструкції повинні бути не менше 1200 мм.
• Якщо огорожа встановлюється вже на наявний парапет, то слід габарити парапету відняти від загальних розмірів.
• Тонкощі ГОСТу стосуються також і процесу виготовлення каркаса. Так відстань між горизонтальними стійками повинно бути не більше 300 мм. Для вертикальних елементів правило ще жорсткіше - не більше 100 мм.

До відома!
Також передбачено огорожу покрівлі - ГОСТ 25772 83, з використанням спеціального надміцного скла, яке встановлюється в якості навісного екрану.

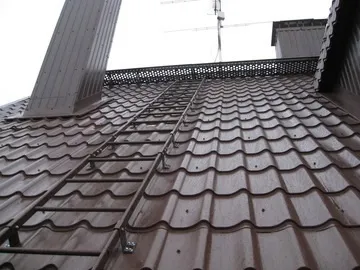

Установка сходів на експлуатованої даху обов'язкове

експлуатованим покрівля

Головна особливість даного розділу - відсутність жорстких вимог, адже вихід людей на дах не передбачений. Але не варто забувати і про надзвичайні ситуації, коли використання покрівлі просто необхідно, це пов'язано не тільки з працездатністю обладнання, а й людськими життями.

Тому на експлуатованих дахах встановлюються спеціальні містки та трапи, що запобігають падінню людини. Вони виготовляються з урахуванням правильного розподілу всієї маси тіла на поверхні настилу.

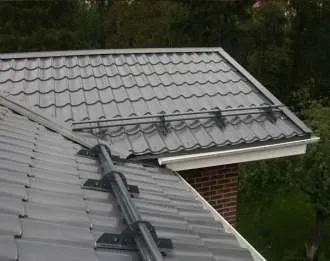

Надійний трап, що дозволяє без проблем пересуватися по скатної покрівлі

В даному випадку всі вимоги Сніпа 21 01 97 залишаються колишніми, а ось для монтажу огорожі покрівлі ГОСТ 25772 83 вносить деякі зміни:

• Мінімальна висота загороди для будь-якого типу будівель і незалежно від поверховості повинна бути не менше 600 мм.
• Відстань між вертикальними і горизонтальними елементами конструкції не можна робити більш 300 мм.

Важливо!
Слід пам'ятати, що порушення ГОСТів може привести до несприятливих наслідків, де грошовий штраф - не найстрашніше, що може трапитися.

Після того, як ви ознайомилися з вищеописаної інформацією, можна перейти до наступного розділу, в якому описуються всі варіанти виготовлення огорож та огорож.

Матеріали для покрівлі

• Найбільш дешевим і доступним варіантом вважаються вироби зі звичайного металу. Вони покриваються спеціальними засобами, що дозволяють підвищити захист матеріалу від негативних атмосферних впливів. Для цього використовується метод порошкового напилення, що надає підвищену фіксацію поверхневого шару.
• Але якщо ціна в даному питанні не найголовніший критерій, то слід віддавати перевагу нержавіючої сталі. Матеріал не вимагає будь-якої додаткової обробки, його структура стійка до всіх негативних впливів.
  Нержавійка - гарантія довговічності і надійності. До того ж вона може використовуватися при повторному монтажі
• Для огорож покрівлі використовуються і різні скляні вироби, які дозволяють надати будівлі найбільш привабливий вигляд.
  На жаль, такі конструкції своїми руками встановити навряд чи вийде, для цього потрібен спеціальний інструмент. Даний фактор збільшує вартість загороджень в кілька разів.

Примітка!
Також для огорожі покрівлі можуть використовуватися і пластикові сітки для огородження спортивних майданчиків.
Високоякісний матеріал легко переносить сильні морози, стійкий до вологості і не боїться ультрафіолетових променів.
При цьому значно підвищує безпеку на експлуатованих дахах.
Такі сітки підходять як для тимчасового використання, так і для повсякденної експлуатації.

Який би варіант ви не вибрали, слід пам'ятати, що основою всього є надійність і довговічність.

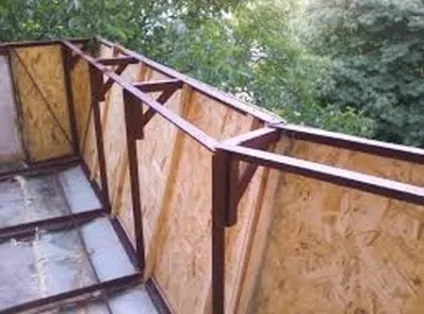

На малюнку наведено приклад того, коли огородження вирішив заповнити ОСБ листами

Технічні вимоги

Щоб звести дахове огородження по ГОСТ, слід, дотримуючись правил, провести наступні дії:

• Не слід виділяти покрівельні огородження на тлі всієї будівлі. Вони повинні радити стандартним квітам, гармоніювати з дизайну і не привертати зайву увагу.

Важливо!
Заборонено кріпити і встановлювати будь-які вироби будь-якого характеру на огорожі даху.

• Конструкція повинна бути виконана з високоякісних матеріалів. Мало того, слід перевірити документальну складову тієї організації, яка надає огорожу.
  Для цього є спеціальний ГОСТ - 23118, також є СНиП III-18, в якому передбачені правила виготовлення зварних конструкцій.
• Не менш важливо щоб всі установчі роботи проводилися спеціалізованими компаніями, що мають на це допуск і ліцензії. Незайвим буде і наявність професійного інструменту, який дозволяє прискорити процес монтажу.
• Покрівельна огорожа ГОСТ 25772 83 для дитячих установ не повинно мати жодних похилих проміжних елементів.
• Важливо враховувати всі габарити загороджень, які встановлюються на дахах, відповідно до вищезазначених правилами. Зверніть увагу, розмір огорожі безпосередньо залежить від поверховості будівлі.

Всі роботи по установці загороджень на даху повинні проводитися тільки після ремонту покрівлі

До відома!
Що стосується додаткової безпеки, необхідно встановити містки і пологі сходи на скатні даху.
Це дозволяє працівникам профілюючих організацій витрачати менше зусиль на здійснення робіт, установку обладнання і чистку снігу.

Перевірка якості та цілісності огорож

Щоб відповідати всім ГОСТам і СНіПам, важливо не тільки сам процес установки і експлуатації, а процес обов'язкової перевірки (див. Докладніше статтю про акт випробування огорожі покрівлі: зразок заповнення). Він необхідний для виявлення вад, невідповідностей і дефектів.

Нижче описана інструкція перевірочних випробувань:

• Насамперед - візуальний огляд огороджень. Даний процес необхідно здійснювати один-два рази на рік, а також після штормових вітрів і рясних снігопадів.
  Він дозволяє переконатися в тому, що конструкція не постраждала. Зверніть увагу на: місця кріплення і зварні елементи.
• Після чого, слід приступати до перевірки навантаженням. Дуже важливо розуміти, що даний процес слід довіряти тільки спеціалізованим організаціям, у яких є допуск і дозвіл на проведення робіт.
  У будь-якому випадку не забудьте об'єкт огляду захистити попереджувальними знаками.

До відома!
Для таких випадків існує оренда огорожі для будмайданчиків, дешеві паркани дозволяють заощадити і час і гроші на зведенні. До того ж компанії, що надають дані вироби, допоможуть встановити їх.

• Якщо все огорожі пройшли успішно перевірку, після випробувань ніяких дефектів і вада не було виявлено, слід приступати до заповнення документів.
  Даний процес також проводиться перевіряє компанією, після чого, ви повинні підписати і погодитися або не погодитися з протоколом випробувань.

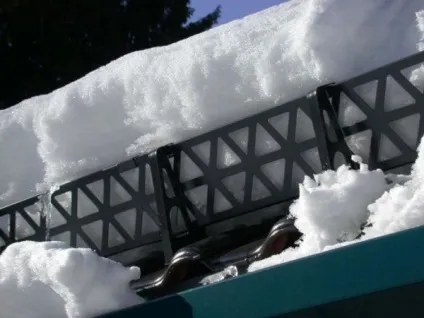

Якщо на вашій даху стільки ж снігу, скільки на цій фотографії - вам пощастило, огорожу встановлено якісно

Отримавши на руки відповідний документ, необхідно зберігати його протягом п'яти років - саме тоді проводиться наступна проверка.Он зазвичай використовується для звірки випробувань, а також для виявлення недогляду і порушення правил. У будь-якому випадку, він представляє особливу важливість для перевіряє організації.

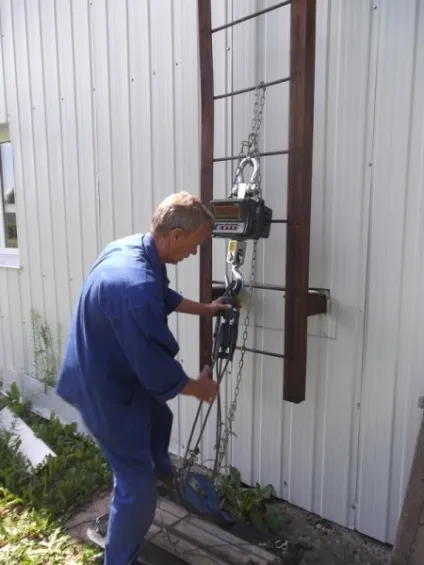

Не забувайте, що під перевірку потрапляє не тільки покрівля, а й пожежна драбина

Існуючі види огороджень

Слід звернути увагу на те, що огорожу на покрівлі по нормам може бути декількох видів:

• Найбільш простий і доступний варіант - гратчастий вид парканчиків. Такі вироби зазвичай виготовляються з арматури класу А1, товщиною не менше 4 мм.
  Також використовується металевий кут, як основа каркаса і металеві смуги, як з'єднувальні елементи. Візуально з ним можна ознайомитися на фото нижче.

Арматуру можна замінити на цільні металеві касети, виконані єдиним листом

• Дорогий варіант - екрани з оргскла, які зафіксовані в металевому каркасі. Вартість такого виду значно вище, але за зовнішнім виглядом він виграє у інших. Оргскло можна покрити захисною тонированной плівкою, тим самим зробив огорожу найбільш привабливим.
• Залізобетонний глухий парапет - такий варіант практикується на інверсійних покрівлях, при цьому монтується по периметру. Як ми писали вже раніше, парапети можна комбінувати з металевими огорожами, з огляду на габарити, як єдине ціле.

Такі огорожі використовуються для приватних будинків, щоб запобігти схід снігу

Примітка!
Не забувайте, що покрівля встановлюється не для краси, а для безпеки.

З чого складається металеву огорожу

Ще один корисний розділ, в якому ми розглянемо всі елементи покрівельного огородження:

• Основою служать опорні стійки, які виготовляються з металевих труб або профільного металу. Цей елемент відповідає за міцність всієї конструкції, тому перевіряти його необхідно до того, як почнеться монтаж.
• Горизонтальні поперечини - використовуються прути арматури, придатних діаметрів (від 4 до 8 мм)
• Кріпильні елементи - кронштейни і металеві куточки. Саме за допомогою них можна здійснювати монтаж огороджень під будь-яким кутом і на будь-яку поверхню.

Існують унікальні кріплення, які дозволяють підлаштовуватися під необхідний кут покрівлі

• Не можна забувати і про гайках, болтах, шайбах і саморезах. У деяких випадках використовуються анкери, а також зварювання і склейка.

Тепер ви знаєте, як здійснюється огорожі покрівлі по ГОСТ і згідно СНиП 21 01 97. Всі правила і вимоги відповідають стандартам, тому ознайомившись з цією статтею, ви отримаєте відповіді на всі свої питання. Головне, пам'ятайте - недотримання норм може призвести до несприятливих наслідків.
