Збірники повітря для вентиляційних установок, сайт енергетика

Горизонтальні і вертикальні припливні збірники повітря призначені для централізованого збору повітряних скупчень (бульбашок), що переміщаються в середовищі теплоносія по трубопроводах систем опалення та систем теплопостачання вентиляційних установок, по яких переміщається теплоносій (вода) з температурою до 150 0 С при тиску до 1,2 МПа ( 12 кгс / см 2).

Горизонтальний збірники повітря являє собою горизонтальний циліндричний посудину з привареними еліптичними або плоскими днищами. В одне днище уварений патрубок для підведення теплоносія, в інше - патрубки для відводу теплоносія і видалення повітря.

Вертикальний збірники повітря являє собою вертикальну циліндричну посудину з привареними еліптичними або плоскими днищами. Верхнє днище глухе. У нижню днище уварені парубки для підведення і відведення теплоносія і патрубки для видалення повітря, верхній кінець якої введено в порожнину повітрозбірника.

У системах опалення та теплопостачання вентиляційних установок слід, як правило, застосовувати повітрозбірники з еліптичними днищами. Збірники повітря з плоскими днищами допускається застосовувати при відповідному техніко-економічному обгрунтуванні збільшення металоємності за рахунок застосування плоских днищ.

Збірники повітря з еліптичними днищами розраховані на застосування в системах з робочим тиском теплоносія до 1,2 МПа. Збірники повітря з плоскими днищами розроблені в двох варіантах: для застосування в системах з робочим тиском теплоносія до 0,6 МПа і для систем з робочим тиском теплоносія до 1,2 МПа.

Горизонтальні збірники повітря встановлюються у вищих точках систем опалення та систем теплопостачання вентиляційних установок на горизонтальних ділянках трубопроводів з умовним проходом від 15 до 100 мм, а вертикальні збірники повітря - в вищих точках вертикальних магістральних трубопроводів (головних стояків) з умовним проходом від 40 до 150 мм.

Типорозмір повітрозбірника (його діаметр) вибирається в залежності від діаметра трубопроводу, на якому він встановлюється і витрати теплоносія через збірники повітря, що не перевищує граничного значення.

Підібрати збірники повітря для установки на горизонтальному трубопроводі з умовним проходом 32 мм при витраті теплоносія в ньому 5 т / год і робочому тиску в системі 0,7 МПа.

По таблиці №1 для трубопроводу з умовним проходом 32 мм підбирається збірники повітря з еліптичними днищами діаметром 219 мм, для якого граничний витрата теплоносія становить 6,3 т / год, що відповідає вимогам завдання.

Підібрати збірники повітря для установки на головному стояку системи опалення з умовним проходом 65 мм при витраті теплоносія в ньому 9 т / год і робочому тиску в системі 0,5 МПа. Воздухосборник передбачається виготовляти безпосереднього на будівельному майданчику.

По таблиці № 2 для трубопроводу з умовним проходом 65 мм підбирається збірники повітря з плоскими днищами на робочому тиску 0,6 МПа, діаметром 273 мм, для якого граничний витрата теплоносія становить 10 т / год.

Збірники повітря піддаються гідравлічному випробуванню для перевірки міцності і щільності зварних швів пробним тиском, рівним:

- для повітрозбірників на робочий тиск 1,2 МПа - 1,8 МПа

- для повітрозбірників на робочий тиск 0,6 МПа - 0,9 МПа.

Час витримки повітрозбірника під пробним тиск - не менше 10 хв.

Після випробування збірники повітря забарвити фарбою БТ-177. ГОСТ 5631-79.

При розміщенні в неопалюваних приміщеннях збірники повітря повинні покриватися тепловою ізоляцією.

Горизонтальний проточний збірники повітря з еліптичними днищами

Горизонтальний проточний збірники повітря з плоскими днищами

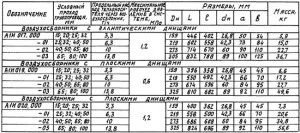

Технічні дані і основні розміри горизонтальних проточних повітрозбірників

Вертикальний проточний збірники повітря з еліптичними днищами

Вертикальний проточний збірники повітря з плоскими днищами

Технічні дані і основні розміри вертикальних проточних повітрозбірників
