Огляд пултрузійний машини
План статті:
Виробник і компанія постачальник
Компанія Європласт є офіційним дилером компанії SVS HYDRAULICS на терріторііУкаіни і Країн СНД. На ексклюзивних правах, за цінами заводу виробника, ми поставляємо пултрузійний обладнання. За 10 років роботи ми накопичили досвід реалізації великих проектів на території Укаїни.
Лінійка пултрузійний обладнання. Короткий опис
Представляємо асортимент пултрузійний машин, з різним зусиллям витяжки тягне пристрою і максимально можливими габаритами одержуваного виробу.

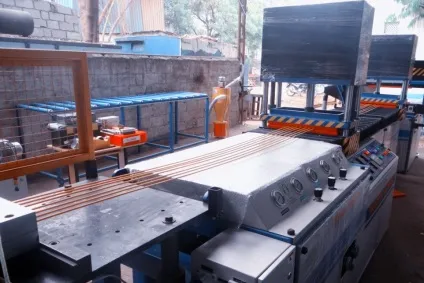

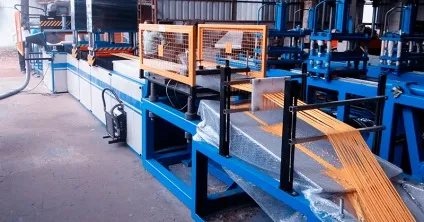

Тепер же розглянемо лінійку обладнання на прикладі лінії SVS-12T. Навесні цього року наші фахівці брали участь в тестовий запуск на майданчику заводу виробника в Індії. Тестовий запуск проводився в рамках виконання контракту на поставку обладнання в Україну. Далі ви можете бачити схему виробничої лінії. (До плану статті)

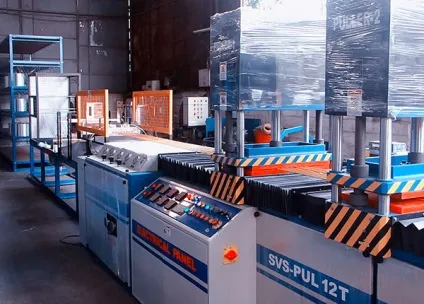

Комплектація, зовнішній вигляд
Устаткування важить близько 8 тонн і поставляється в 40 футовому морському контейнері. SVS-12T може поставлятися в різній комплектації і з додатковими опціями, і без них. Вже згадана нами машина мала максимальну комплектацію. У табличці ви можете бачити відмінності в комплектації.
Стенд для скловолокна (шпулярник)
Пристрій примусового внесення сполучного
Секція тягне пристрою
Пристрій різання склотканини
Вантажопідйомний механізм штабелирования фільєри
Набір по догляду за філь'єрі
Корпуси витяжного пристрою для комунікації з виробничої вентиляцією
Також в комплекті йде:
- Інструкція по монтажу (російською мовою)
- Інструкція по експлуатації (російською мовою)
- Технічний паспорт
- установча схема
- Електрична і пневматична схема
- ЗІП
Пултрузійний машина має простий дизайн, націлений на підвищення функціональності і максимального контролю в процесі виробництва. Панель управління знаходяться в легкодоступних місцях, що дозволяє невимушено контролювати процес виробництва виробів. Устаткування доставляється в морському контейнері, в жорсткій упаковці. Вузли обладнання додатково покриваються захисним мастилом і упаковуються в поліетилен.
На всіх вузлах, де необхідно присутні шильди з попередженнями і правилами роботи. Устаткування зібрано з урахуванням європейських норм безпеки.

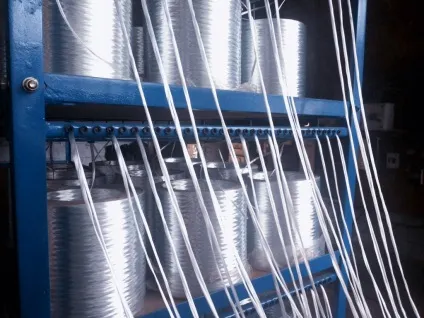

Штабелер для ровінгу (шпулярник) виготовлений з металевого профілю, пофарбований у фірмовий колір. Конструкція збірно-розбірна і проблем з установкою не виникає.

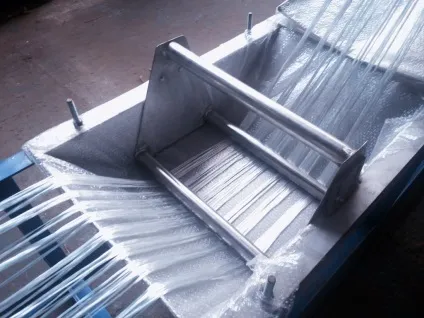

Ванна просочення - ванна на 40 літрів. Матеріал виконання нержавіюча сталь. Габарити 750 * 1200 мм. Нагрівальний елемент підігріву ванни - 0,7 кВт. Також ванна просочення укомплектована втулкою скидання надлишків суміші. Передбачена штатна панель з нержавіючої сталі для повернення надлишків суміші в ванну просочення.
На фотографії продемонстрований процес повернення надлишків суміші в ванну просочення.

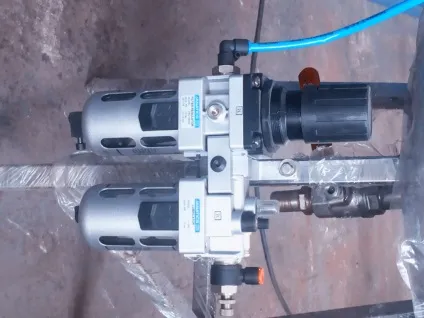

На фото блок підготовки повітря з регулятором тиску на пристрої примусової подачі сполучного

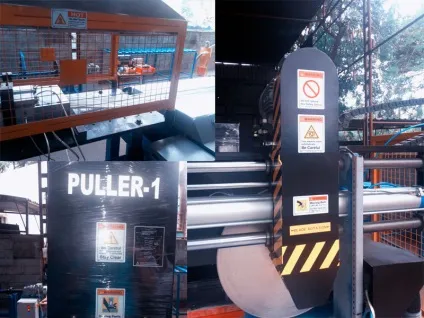

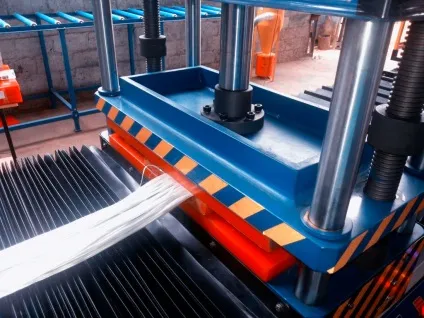

Далі розглянемо тягнучий пристрій. Воно складається з двох гідравлічних захоплень довжиною ходу 900мм. Механізм оснащений захистом від забруднень, гофрованої захистом і металевим кожухом. Гідравлічний захоплення оснащений накладками з армованого поліуретану для фіксації вироби. Основною функцією тягне пристрою є захоплення і протяжка вироби. За рахунок тиску, створюваного в гідравлічній станції, створюється притискне і тягне посилення. У моделі це посилення до 12 тонн. В процесі протягання вироби використовується два гідравлічних захоплення з можливістю роботи в двох режимах: послідовної протягання, одночасної протягання. Дана пултрузійний лінія працює в режимі послідовної протягання, завдяки цьому збільшується продуктивність, за рахунок безперервності протягання. При одночасній (паралельної) протяжке в циклі протягання існує холостий хід гідравлічних захоплень в початкову точку. При цьому виріб перестає простягатися, в той час як при послідовній протяжке процес йде безперервно. Також за рахунок змінної роботи тягнуть пристроїв йде значна економія електроенергії.
Основний пульт керування є стандартне PLС, що дозволяє:
- Управляти швидкістю протягання
- Регулювати довжину вироби
- Програмувати отримання вироби
- Візуалізувати результати роботи машини

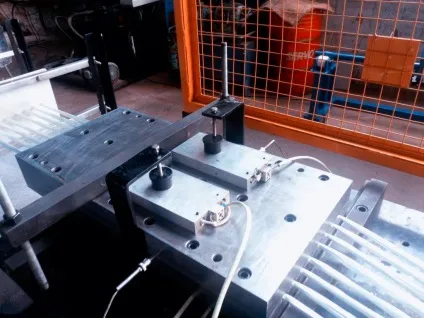

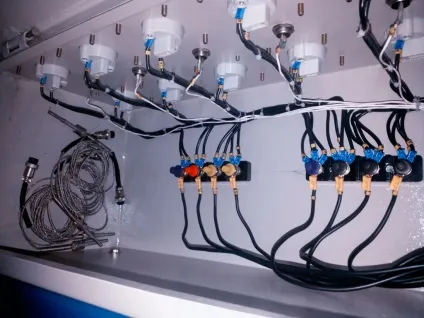

Внутрішня розводка нагрівачів + комплект датчиків температури

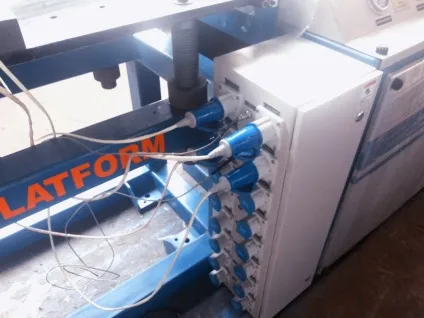

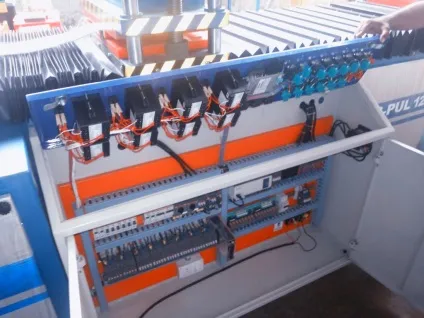

Роз'єми підключення нагрівачів

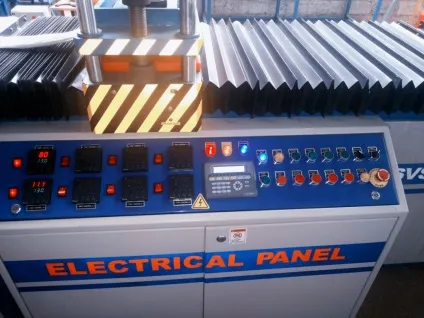

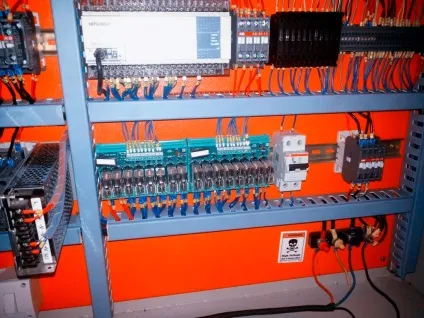

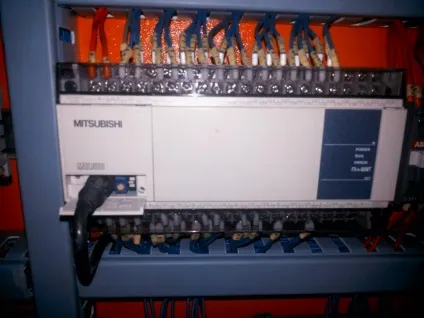

Загальний вигляд PLС панелі з японським модулем PLC.
- ручний запуск
- Автоматичний режим

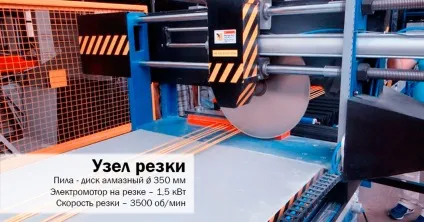

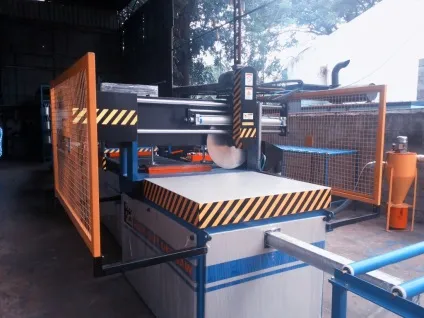

Вузол різання оснащується витяжним пристроєм продуктів різання.
Пила - диск алмазний ǿ 350 мм.
Захоплення гідравлічний з фіксацією розрізається профілю.
Подача пили різання - пневматичний циліндр.
Накладки на захопленні - армований поліуретан.
Електромотор на різанні - 1,5 кВт
Пульт управління секції різання, з можливістю розпилу по заданому значенню. Або за довільним значенням.
Швидкість різання - 3500 об / хв

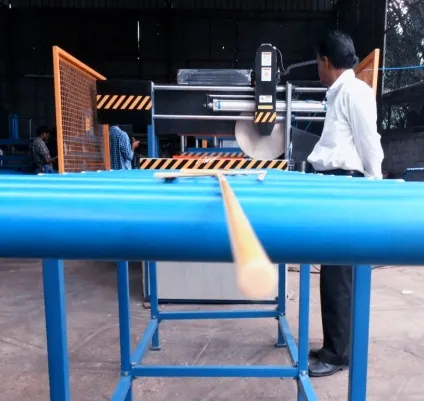

Приймальний стіл готової продукції з роликами - (габарити - 6 х 1 метр)

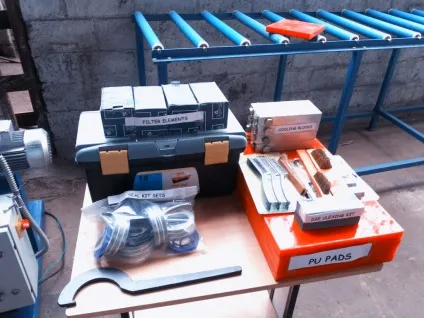

- поліуретанові подушки

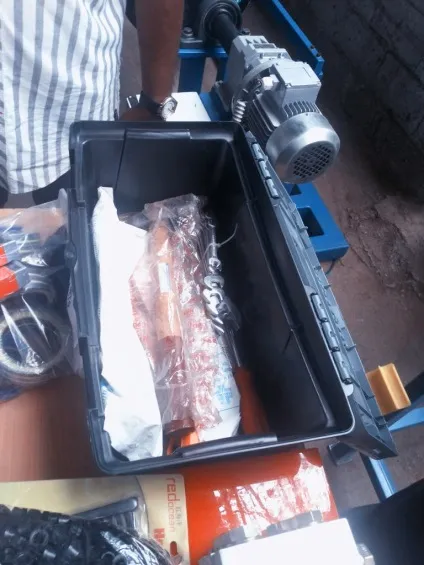

- Ящик з інструментами
- Масляний фільтр
- комплект термопар
- Повітряний фільтр
- Ущільнювачі повітряні і гідравлічні

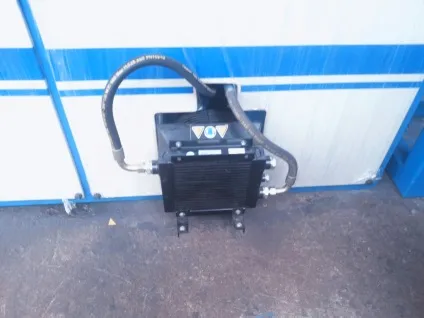

Пристрій повітряного охолодження гідростанції (Італія) застосовується для охолодження гідравлічного масла. За рахунок повітряного охолодження немає необхідності в сторонніх джерелах охолодження. (До плану статті)
функціональність
Дана лінія дозволяє виробляти профіль і компоненти для діелектричних виробничих сходів зі склопластику, а також інших різноманітних профілів для збірних конструкцій.
Склопластик відрізняється не тільки відмінними діелектричними властивостями, але і при цьому володіє наступними перевагами:
- легка вага (склопластикові діелектричні сходи значно легше дерев'яних),
- висока міцність (ступені здатні витримувати навантаження до 140 кг.),
- хороша пружність,
- корозійна стійкість,
- водостійкість,
- не підтримує горіння,
- довгий термін служби.
- не вимагає забарвлення
Завдяки вищепереліченого унікальному набору властивостей, діелектричні склопластикові сходи або драбини - відмінні та безпечні помічники при проведенні відповідальних робіт по монтажу електрообладнання, по прокладці електричних кабелів і проводів, а також з обслуговування та ремонту електромереж, розподільних пристроїв, телекомунікацій і різних електроустановок та обладнання.
При цьому професійні сходи зі склопластику можуть застосовуватися і на виробництві, так як вони відрізняються стійкістю до агресивного впливу зовнішнього середовища і до корозії, а також не вбирають вологу.
Збірні конструкції зі склопластику
На сьогоднішній день доступний цілий ряд високотехнологічних конструктивних рішень зі склопластику:

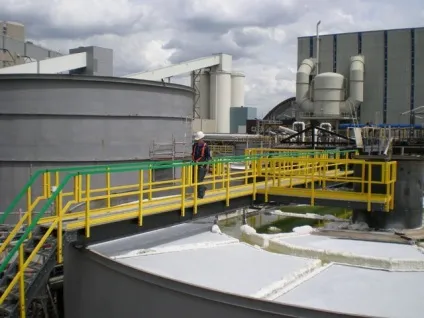

- Сходи (ступені з стеклопластикового гратчастого настилу, стійки, опори, поручні і швелера з склопластикових деталей) - такі сходові конструкції відрізняються легким вагою, зручністю в транспортуванні і монтажі;
- Сходні - на відміну від однотипних металоконструкцій, пішохідні зони з склопластиковими сходнями володіють більш високими експлуатаційними можливостями, і при цьому не потребують особливого догляду (склопластикові сходні мають терміном служби в 20 і більше років);
- Система поручнів - композитні поручні відрізняються естетичністю, зручністю і ергономічністю, можуть експлуатуватися при високій вологості, при значних перепадах температур, а також при впливі агресивних середовищ (завдяки низькій теплопровідності вони дають при дотику відчуття «тепла»).
Крім перерахованих вище склопластикових конструкцій, також можливе виготовлення наступних збірних конструкцій зі склопластику: огорожі (в т.ч. леєрні огорожі), шумозахисні екрани, майданчики обслуговування, навісні драбини з горизонтальним кріпленням, каркаси, пішохідні мости і переходи. Всі конструкції, вироблені зі склопластику, будуть відрізнятися стійкістю до корозії, стійкістю до ультрафіолету, легким монтажем, довгим терміном служби і відсутністю експлуатаційних витрат! (До плану статті)
