Коробка нового GoTView PCI DVD2 Lite зазнала закономірні зміни:

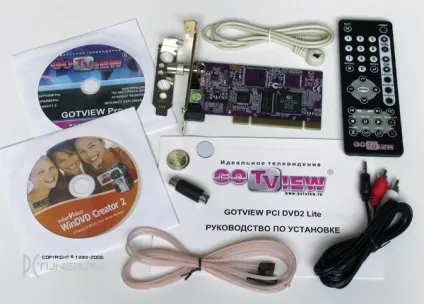

Комплект поставки включає:

• PCI плату GoTView PCI DVD2 Lite.
• Додаткову низькопрофільну планку.
• Перехідник RCA - S-Video.
• Пульт дистанційного керування.
• Батарейку типу CR2025 для пульта дистанційного керування.
• ІЧ-приймач для пульта дистанційного керування.
• Антену FM радіоприймача.
• Кабель аудіо для підключення зовнішніх пристроїв.
• Компакт-диск з драйвером і програмним забезпеченням.
• Компакт-диск InterVideo WinDVD Creator2.
• Друкований посібник по установці російською мовою.

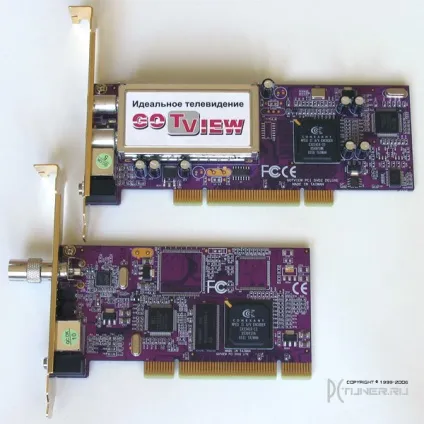

Коли тюнер GoTView PCI DVD2 Lite потрапив до нас на тестування, і з'явилася довгоочікувана можливість безпосередньо порівняти плату пліч-о-пліч з GoTView PCI DVD2 Deluxe, стало очевидно, що відмінності досить відчутні. В даному випадку, навіть язик якось не повертається назвати нову модель "упрошенной", оскільки, по суті, ми маємо дві абсолютно різні PCI карти. Дивіться самі:

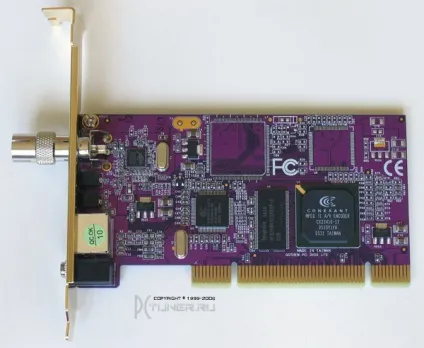

Безсумнівно, при розробці цих ТВ-тюнерів використовувався зовсім різний підхід. Якщо плата GoTView PCI DVD2 Deluxe практично повністю успадкувала розміри і розводку своєї попередниці GoTView PCI DVD. то плата нової моделі GoTView PCI DVD2 Lite не має з ними практично нічого спільного, оскільки спочатку проектувалася під використання силіконового ВЧ-блоку. Внаслідок чого, її розміри, а також розведення і компоновка радіодеталей на поверхні, значно відрізняються.

Також варто звернути увагу, що GoTView PCI DVD2 Lite - це перший ТБ-тюнер з усіх випущених компанією, який повністю відмовився від використання електролітичних конденсаторів, замінивши їх "керамікою", яка не тільки дешевше, але і простіше в монтажі. З естетичної точки зору, це зробило монтаж на плати дуже акуратним і компактним. На ній в принципі не залишилося будь-яких високих деталей, за винятком, хіба що пари низькопрофільних кварців, висота яких не перевищує 3 мм. Звичайно, роз'єми, встановлені вздовж кріпильної планки не береться до уваги.

Як завжди, розробники GoTView підійшли з усією серйозністю до питання завадостійкості свого ТВ-тюнера, тому для придушення перешкод харчування на платі можна нарахувати відразу 4 інтегральних стабілізатора напруги. По всій видимості, кожен з них живить окрему ділянку схеми, що виключає проникнення не тільки зовнішніх перешкод з харчування, але і вплив пульсацій напруги, що виникають при роботі окремих її радіоелементів. Зокрема не можна виключати, що, наприклад, використовуваний АЦП або апаратний кодировщик в окремі моменти часу споживають різну потужність, а це, відповідно, може викликати скачки напруги.

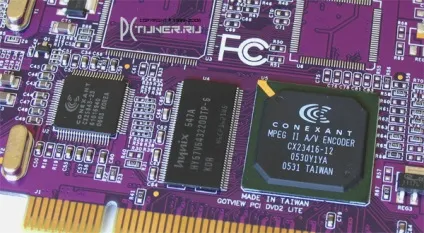

Порадувало наявність на GoTView PCI DVD2 Lite вже знайомих чіпів - апаратного MPEG-1/2 кодувальника Conexant CX23416 з корисною функцією апаратного шумозаглушення, а також сучасного 10-ти бітного АЦП Conexant CX25843, що підтримує всі стандарти PAL / SECAM / NTSC і має стереодекодера звуку A2 / NICAM. Обидва чіпа вже використовувалися на інших ТВ-тюнери GoTView і добре зарекомендували себе в наших попередніх тестуваннях.

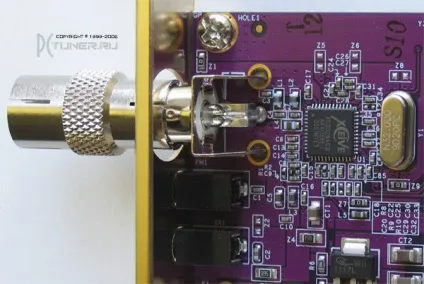

Використання на новому тюнері GoTView силіконового ВЧ-блоку для прийому, як телевізійних програм, так і радіостанцій FM діапазону, зізнатися, стало великою несподіванкою, особливо якщо згадати про прагнення компанії до реалізації в своїх розробках "Ідеального телебачення". Втім, не будемо слідувати поширеній помилці, оскільки нове покоління силіконових блоків XC2028 від компанії Xceive Inc. демонструє досить непогану чутливість і якість прийому. В цьому ми вже могли переконатися під час тестування мініатюрного тюнера Compro VideoMate U880 з універсальним USB2.0 інтерфейсом.

З огляду на необмеженість в просторі при проектуванні PCI тюнера, а також завдяки поліпшеній стабілізації напруги GoTView PCI DVD2 Lite, можна очікувати, що якість прийому в даному випадку буде навіть краще. Бентежить тільки те, що Xceive XC2028 знаходиться на платі без всякого екрану, а також те, що для підключення телевізійної антени використовується не дуже підходящий для цього тип роз'єму, з відкритим центральним контактом. А адже PCI тюнер буде встановлюватися всередину системного блоку комп'ютера, де повно високочастотних перешкод. Але будемо сподіватися, що це не зробить серйозного впливу на якість прийому, благо, антенний роз'єм і силіконовий ВЧ-блок знаходяться в безпосередній близькості один до одного.

Відразу хотілося б застерегти тих, у кого кабель телевізійної антени товстий і жорсткий. Справа в тому, що, в разі використання "традиційного" ВЧ-блоку, кабель антени підключався безпосередньо до нього, і завдяки великим розмірам цього блоку, навантаження виникає, наприклад, під впливом ваги кабелю, розподілялася рівномірно по досить великому ділянці друкованої плати PCI тюнера . У разі використання силіконового блоку, ця ж навантаження лягає на невеликій антенний роз'єм, який просто упаяний в плату і не має жорсткого зв'язку з металевою планкою. Відповідно, при необережному поводженні, товстий телевізійний кабель може прогнути або пошкодити плату GoTView PCI DVD2 Lite, незважаючи на гадану її жорсткість.

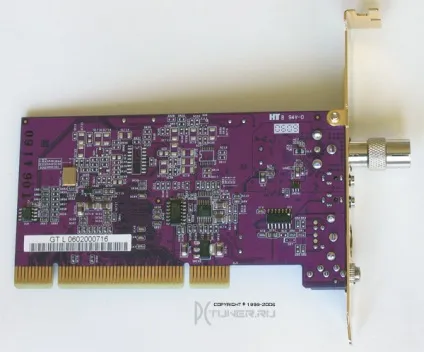

На звороті плати також широко використовується поверхневий монтаж радіоелементів, втім, нічого особливо примітного для нас тут немає.

Маленькі розміри плати, низькопрофільний дизайн, відсутність великогабаритних деталей і наявність в комплекті додаткової низкопрофильной планки, роблять GoTView PCI DVD2 Lite ідеальним рішенням для використання в компактних комп'ютерних корпусах, так званих бейрбон-системах. а також в будь-яких інших комп'ютерах, де вільний простір обмежений. Зокрема, відомі випадки, коли довжина плати GoTView PCI DVD2 Deluxe не дозволяла встановити її в деякі, не дуже вдало спроектовані, материнські плати, оскільки відразу за PCI роз'ємом у них знаходився радіатор чіпсета. Тут, як ви розумієте, таких труднощів точно виникнути не може.

Тюнер GoTView PCI DVD2 Lite має наступні роз'єми:

Антена FM радіо GoTView PCI DVD2 Lite виглядає трохи дивно, оскільки не має в кінці поділу проводів, як FM-антени у багатьох інших комп'ютерних тюнерів. В даному випадку, це просто невеликий шматок здвоєного дроти з роз'ємом на одному кінці і пластиковою заглушкою на іншому.

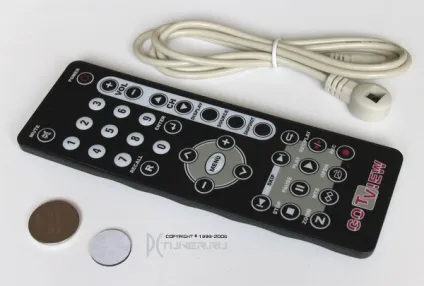

На відміну від моделі GoTView PCI DVD2 Deluxe, з якої поставлявся універсальний мультимедійний пульт, комплект поставки GoTView PCI DVD2 Lite включає більш простий плоский пульт, розміри якого становлять усього 52x150x8 мм. Варто сказати, що в точності таким же, свого часу, комплектувався ТВ-тюнер GoTView PCI DVD. тому можливість перевірити його в роботі, вже була.

Плівкова клавіатура менш зручна, в порівнянні зі звичайними кнопковими пультами, і вимагає певної навички при роботі. У зв'язку з цим, незважаючи на велику кількість кнопок, які роблять пульт цілком функціональним, він навряд чи підходить для постійного і комфортного управління. Очевидно, що це якийсь компроміс зручності управління і вартості. Не потрібно забувати, що тюнер GoTView PCI DVD2 Lite претендує на звання недорогого.

Оскільки GoTView PCI DVD2 Lite функціонально нічим не відрізняється від GoTView PCI DVD2 Deluxe, маючи той же АЦП Conexant CX25843, той же апаратний кодек Conexant CX23416 з функцією шумозаглушення, і використовуючи те ж саме програмне забезпечення, то найбільш цікавим видається порівняння цих тюнерів за якістю прийому телепрограм і радіостанцій. Адже саме у використанні силіконового ВЧ-блоку, що має свій рівень чутливості, і полягає основна відмінність нової моделі.

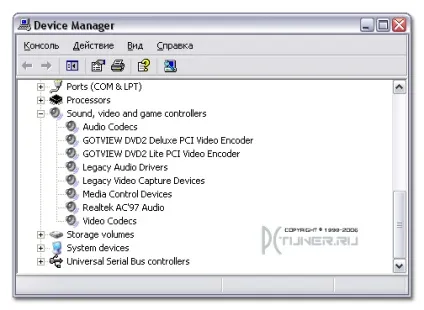

Обидві плати були одночасно встановлені в комп'ютер наступної конфігурації:

• AMD Athlon 64x2 4200+.
• EPoX EP-9NPA + Ultra (nVidia nForce 4 Ultra).
• Вбудований звук від Realtek.
• 2x1024MB DIMM DDR400 Transcend.
• PCI-E 128MB DDR3 GeForce 6600GT MSI.
• 2x250GB 7200 SATA2 Samsung.

• Windows XP Professional + SP2.
• Windows XP Professional 64-bit Edition.

Для досягнення однакових умов порівняння, тюнери GoTView PCI DVD2 Lite і GoTView PCI DVD2 Deluxe були підключені одночасно до одного і того ж електрошини кабельної мережі, що забезпечило для них повну відповідність рівнів сигналів по всіх наявних телевізійним каналам.

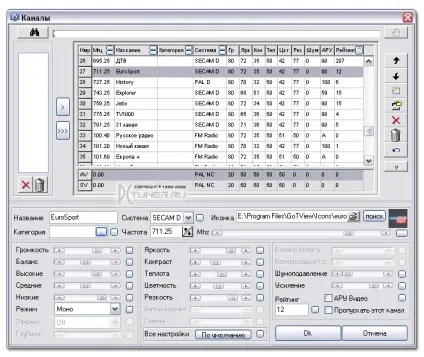

Автосканування телевізійних каналів на GoTView PCI DVD2 Lite вразило своєю якістю і точністю, оскільки з першої ж спроби, використовуючи стандартну частотну сеткуУкаіни, знайшлися все 32 каналу кабельного телебачення, причому, при повній відсутності помилкових. На жаль, того ж самого не можна сказати про пошук FM радіостанцій, так як їх, після серії невдалих спроб автосканування, деякі з яких супроводжувалися навіть підвисанням тюнера, довелося налаштовувати вручну. Ефект "підвисання" тюнера полягав в тому, що він переставав реагувати на перемикання каналів і зміна частоти, для відновлення роботи доводилося перезапускати комп'ютер.

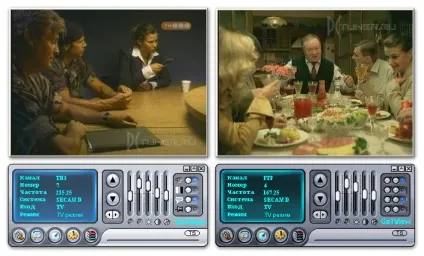

Перше ж порівняння якості телепріема і зображення двох ТВ-тюнерів показало велику їх схожість. Було просто дивно, що модель GoTView PCI DVD2 Lite, яка використовує силіконовий ВЧ-блок Xceive XC2028 здатна на таке. Надалі, щоб не плутатися, яка з копій програми з якою моделлю тюнера працює, довелося навіть вибрати для них різні за кольором скіни.

Якість, що забезпечується GoTView PCI DVD2 Lite:
