Найменший радіус копання на заданій глибині (Ri) визначається в залежності від глибини розробки, положення і кута укосу.
Найбільша глибина копання (Нк) встановлюється до рівня зубів ковша при найбільшому нахилі стріли і залежить від величини пересування (а). Чим менше глибина копання, тим більше може бути довжина пересування.
Радіус вивантаження ковша (Rp) - це відстань від осі екскаватора до зубів ковша при необхідній висоті в той момент, коли з нього починає висипатися грунт. У механічних екскаваторів з жорстко з'єднаним з руків'ям ковшем розвантаження йде при повороті рукоятки від початкового до кінцевого радіусу розвантаження, при цьому повинно враховуватися розташування відвалу або кузова транспортних засобів. Для гідравлічних екскаваторів розвантаження ковша не пов'язана з положенням стріли і рукояті.
Висота вивантаження ковша (hp) - величина, що залежить від Rp і висоти кузова транспортного засобу (або відвалу) з урахуванням, запасу між ними і нижньою точкою ковша в момент вивантаження, рівного 0,1 м.
Екскаватор з робочим обладнанням драглайн використовується для розробки грунтів I-VI груп нижче рівня стояння під час риття котлованів, траншей, каналів, зведенні насипів з резервів, видобутку піску і гравію з-під води з навантаженням грунту в транспорт і роботою навимет (рис. 4.5, г). Ківш драглайна підвішений на двох канатах (підйомному і тяговому). Тяговим канатом здійснюють рух ковша (волочіння) при наборі грунту, підйомним - підйом ковша. Піднятий ківш утримується в горизонтальному положенні (нахил 10. 15 ° до горизонту в бік задньої стінки) тяговим канатом. На місці розвантаження тяговий канат послаблюється і ківш перекидається.

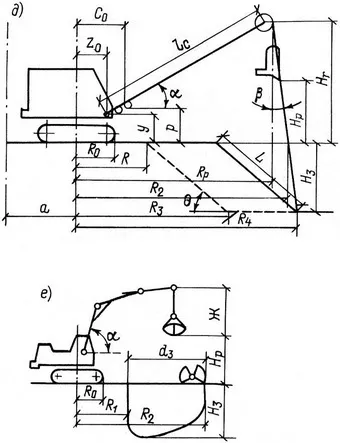

Розглянемо основні технологічні параметри драглайна (рис. 4.5, д). Радіус габаритної установки (R0) визначається так само, як для прямого і зворотного лопат.
Найменший радіус копання на рівні стоянки: R1 = Z0 + y / tg0 (приймається не менше Ro +1 м).
Найбільший радіус капання на рівні стоянки: R2 = Rp + Hгtgβ.
Відстань Hгtgβ називається величиною закидання ковша. Кут Р практично в середньому становить 7 °.
Найменший радіус копання на рівні дна виїмки (R3) залежить від глибини копання і від положення і величини укосу виїмки: R3 = R1 - H3 / tg0.
Найбільший радіус копання на рівні дна виїмки (R4) залежить від положення і довжини стріли, а також від величини закидання:
R4 = R2 + 0,123H3.
Найбільша глибина розробки (Hmax) - це відстань від рівня стоянки екскаватора до зубів ковша, кинутого вниз, при повному використанні довжин тягового і підйомного канатів. З урахуванням необхідності горизонтального переміщення ковша по дну виїмки для пересування екскаватора найбільшу глибину розробки обчислюють при найменшій величині пересування (наприклад, 1м).
Найменша глибина розробки (Hmin) - це така глибина, при якій утворюється укіс довжиною lн, що забезпечує нормальне наповнення ковша грунтом:
Кут укосу 6 залежить від групи грунту по трудомісткості розробки: для I групи 9 = 45 °, для II-III груп 0 = 38 °, для IV-V груп 6 = 33 °, для VI групи 6 = 29 °.
Довжина пересування (а) залежить від способу розробки (ширина проходки і місце установки екскаватора) і глибини виїмки. Вона повинна бути такою, щоб з новою стоянки екскаватор міг розробити найбільш віддалені місця укосу.
Екскаватор з робочим обладнанням грейфер використовується для розробки грунтів I-III груп, розташованих нижче або вище рівня стояння машини, при уривку глибоких котлованів з вертикальними стінками, колодязів. траншей, видобутку піску і гравію з-під води, навантаження та розвантаження сипучих матеріалів, подачі грунту при зворотній засипці траншей і котлованів. Грейфер застосовується на екскаваторах з механічним і гідравлічним приводом. У першому варіанті він підвішується на канатах до стріли драглайна або крана. у другому - має гнучку або жорстку підвіску до рукояті. Грейфер з жорсткою підвіскою складається зі стійки з циліндром і щелеп ковша. Розглянемо основні технологічні параметри екскаватора, обладнаного грейфером (рис. 4.5, е).
Радіус габаритної установки екскаватора з грейфером (Ro) визначається так само, як для розглянутих вище екскаваторів.
Найменший радіус копання на рівні стоянки (R1) залежить від граничних кутів повороту стріли і рукояті, а також від розмірів ковша грейфера.
Найбільший радіус копання на рівні стоянки (R2) теж залежить від лінійних розмірів елементів робочого устаткування.
Глибина розробки (Н3) для екскаваторів з механічним приводом визначається довжиною підйомного каната і кутом нахилу стріли. Для гідравлічних екскаваторів опускання ковша здійснюється при нахилі стріли і Н3 в основному залежить від довжини стійки і робочого ходу штока гідроциліндра. Практично для механічних екскаваторів Н3 <6 м, для гидравлических— H3<10 м.
