Нова теорія капагена
Початок. Вважаємо спіральний резонатор
Отже почну з того що бачу. А бачу якусь спіраль намотаную шиною мул трубкою, з 5-5,5 витків.
якщо хто знає точні розміри, будь ласка пишіть розміри цієї спіралі.
Я тільки приблизно можу припустити що її діаметр близько 8см.
Якщо приймемо 8см, тоді довжина витка приблизно складе 8 * пи * К, де К пов коефіцієнт залежить від кроку витка. Ну він десь 1,1-1,2 приблизно. Я так вважаю.
Якщо хто знає точний розрахунок довжини спіралі - пишіть формулу і розрахунок.
У підсумку маємо 0,276м довжина витка.
Всього витків 5 значить загальна довжина 1,38 метра
За моєю теорією на цій спіралі створений 1/4 хвильовий резонатор. частота якого може бути приблизно прикинути з довжини провідника і коефіцієнта укорочення.
Налаштування частоти спірального резонатора
Оскільки всі розміри приблизні, і розрахунок приблизний, то частота ця звичайно може відрізнятися пристойно від того що насправді там вийде. Але все одно ми її назвемо частота спірального резонатора F1.
Якщо хто вже займався накачуванням таких резонаторів, той може сказати скільки реальна частота.
Я не настільки багато займався, але знаю. що навіть при коефіцієнт укорочення півтора, все одно з якихось причин реальна частота виявляється нижче ніж розрахункова. І на скільки відрізняється, залежить від ємності кандьор з якого іскри, і від зазору в розряднику.
Ну припустимо тоді цей резонатор повинен резонувати на частоті F1 = 30МГц В принципі частота ця звичайно важлива, і я думаю, коли прийде час налаштовувати систему, то цю частоту прийдеться налаштовувати теж. Це робиться зміною довжини провідника (грубо) і стяжкою розтяжкою спіралі (точно). Ще точніше можна налаштовувати підлаштування конденсатором який ставиться паралельно кандьор, з якого разрядником Шиба на резонатор.
до речі я десь бачив фотки де показаний підлаштування кандьор на системі Капанадзе.
Якщо у кого є ці фото - прохання викласти. Це будуть докази. на користь моєї теорії.
Що ми бачимо на цьому скрині
Трансформатор, діодний міст і яку то хрень близько трансформатора. Ну звичайно банку..все її знають ..
Якщо у кого то є гарне фото, де видно що за хрень близько трансу, пожалусто розмістіть
Я лише припущу що там радіатор і якийсь транзистор. а може кренка.

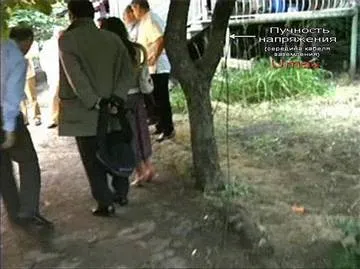

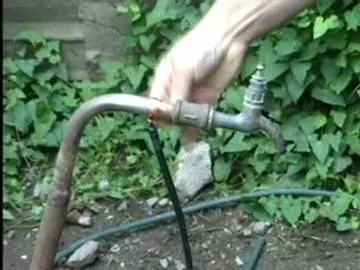

Всі ми знаємо що цей варіант капагена має заземлення.
І що це заземлення має досить довгий провід. Тобто капа не пильнував зменшити довжину проводу заземлення, як це робилося б, якщо б це було дійсно заземлення, або захисне (щоб не йопнуло струмом) або високочастотне (щоб не створювати ВЧ перешкод в ефірі).
Тут ми бачимо чітко що довжина заземлюючого проводу повинна бути достатньо довгі.
Швидкість поширення ЕМ хвилі в кабелі заземлення
Справа в тому що провід, кинутий на землю, або развешаний по деревах, в загальному щось не дуже хороший резонатор, принаймні він досить нестабільний по хвильовому опору. якщо його змістити в просторі хвильовий опір його зміниться, ємність щодо землі теж, і його резонанс може гуляти. але тим не менше якщо постаратися можна не змінюючи його довжини підлаштовувати його, наприклад змотуючи на руку в кільця або підвішуючи від землі вище. Ну це такий метод регулювання. і капа його застосовує, як фокусник.
Я припустив що для даного кабелю коефіцієнт укорочення може відрізнятися від коефіцієнта укорочення, що застосовується до нагоди спірального резонатора. Припустимо він становить 1,3. Тоді швидкість хвилі в ньому буде 298 600 км / с / 1,3 = 230000км / с (приблизно).
У цьому випадку для отримання півхвильового або 3/4 хвильового або хвильового резонансу ЕМ хвилі частотою F1 = 30МГц, довжина еого кабелю може становити такі значення:
для 1/4 хвилі 1,92м
для 1/2 хвилі 3,83м
для 3/4 хвилі 5,76м
для цілої хвилі 7,68м
ну і можливі більші довжини, з надбавкою 1,92м один або більше разів. тобто довжина кабелю кратна 1,92м.
Якщо хтось має адекватні дані по довжині кабелю заземлення у капи, - прошу дати ці розміри, і джерело звідки ці дані у вас, якщо можливо.
Стоячі ЕМ (електромагнітні) хвилі в кабелі заземлення
Якщо ми візьмемо сигнал 30МГц, наприклад від спірального резонатора, і узгодимо його більш менш з Кабл, потім доб'ємося резонансу, або підгонкою частоти в спіральному резонаторі, або підгонкою довжини кабелю заземлення під наявну частоту, або зміною положення кабелю в просторі, то ми отримаємо в підсумку стоячі хвилі в цьому кабелі.
При цьому через кожну 1/4 хвилі в ньому буде матися пучность струму і вузол напруги. Їх кількість буде залежати від того який там резонанс 3/4 хвилі або 1/2 хвилі або повна хвиля.
Малювати вам? чи не потрібно? Ну багато хто зрозуміє і без рісунка..наверное ..
Розташування пучностей і вузлів буде залежати від методу з'єднання резонатора з кабелем. тобто по суті від узгодження імпедансів. Тут непогано б розуміти що значить узгодження імпедансів і як з цим боротися.
У загальних рисах це означає що якщо ми неправильно узгодимо, то в кабель потрапить дуже мало енергії з резонатора, або резонатор втратить сильно добротність, і в ньому після кожного розряду в іскрілке буде всього один, ну максимум два періоди вільних коливань.
Навантажена добротність спірального резонатора
оскільки капа нам не сказав, наскільки сильно подгружается резонатор кабелем, то ми можемо припускати варіанти:
1. Варіант слабкою зв'язку і високої добротності резонатора
2. варіант оптимальної зв'язку і компромісний добротності
3. варіант сильного зв'язку і майже нульовий добротності.
Це як би три крайності. але їх досить щоб приблизно зрозуміти з чим маємо справу.
-- Коли до резонатора не підключений ніякої кабель, і він не надітий на жодні котушки, у нього добротність максимальна, і вільні затухаючі коливання після кожної іскри можуть тривати досить довго
-- Якщо ми підключили кабель і наділи на котушки, то добротність падає по будь-кому, але при дуже слабкому зв'язку, наприклад ємнісний або індуктивного, коли провід зв'язку всунуть в спіральнік ортогонально (уздовж осі спіральніка) то зв'язок буде слабкою. І добротність падає незначно. в сам дріт заземлення надходить дуже мало енергії з резонатора.
-- Якщо кабель підключений безпосередньо до токовому кінця спірального резонатора, або через досить велику ємність, або через котушку зв'язку, яка може складатися з декількох витків і розташовуватися всередині спірального резонатора, то зв'язок велика і в спіральніке сильно впаде добротність, вона може впасти до одиниці, коли після кожної іскри немає взагалі повторних періодів коливання на резонансній частоті. У цьому випадку ми будемо мати лише один напівперіод, тобто імпульс, тривалість якого буде залежати від індуктивності спірального резонатора і ємності розрядного кандьор на іскрілке. Чим більше ємність кандьор, тим жирніше іскра і довше триває імпульс. Він буде схожий на імпульси які генерує ГНСІ, тільки набагато більш тривалі.
Далі ви зрозумієте чому не варто відразу відмітати цей останній варіант ..
Ізу (імпульсний запалюючий пристрій)
У підсумковому варіанті може так виявитися що добротність спірального резонатора дорівнює добротності кабелю заземлення, в цьому випадку що злетіло з розрядника то по суті потрапило в кабель. Тобто ми в кабель передаємо всю енергію з розрядного кандьор, а сам спіральнік необхідний лише як времязадающій елемент. Щоб строго задати необхідну тривалість імпульсу, що надходить в кабель заземлення.
І якби у нас була можливість генерувати високовольтні імпульси строго заданої тривалості, такий як нам треба, то можна було б легко позбутися від іскрілкі і спірального резонатора. Напевно тому в якийсь із схем, капа застосував ИЗУ, типу такого або схоже.
Конструкція підсилювача струму
Напевно це було найбільшою таємницею і найбажанішим щоб хотіли дізнатися все капагенокопателі B)
Але я буду пояснювати так як це бачу, і не факт що всім сподобається це пояснення.
Резонанс в резонансі
Всі багато разів чули і Новомосковсклі про це. Тикали і пробували поєднувати
-- послідовний з паралельним
-- високовольтний і нізвовольтний
-- струмовий і безструмової
-- вужа з їжаком
-- ЯМР і ЕМІ
-- хвильової і LC (тут в цьому досяг успіху Юрій61)
-- ферорезонансу і Магнітострикція
-- ЕМ хвилі і звукові ..
коротше варіантів купа, а той що потрібно і не було серед них.
Не те шукали, товарисчи! B)
Прохання осилити це нудне читання, тому що від його розуміння або нерозуміння буде залежати зрозумієте ви як робиться струмовий підсилювач капагена чи ні.
Після прочитання, якщо будуть питання задавайте.
Я поки піду пожру і може зміню гуму в машині. Пізніше продовжимо ..
І. поки я їм, вам невеликий бонус:
Провід заземлення не такий простий як вам здається.
У ньому є кілька ізольованих один від одного жив. ohmy:
Якби це було не так, то не бути йому підсилювачем струму: woohoo:
Всього достатньо 3 жили! Дві мало, а більше не треба.

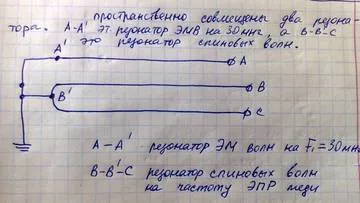

Схема підсилювача струму. Підключення.
Структурно підсилювач струму складається з петлі В-С, яка підключається серединою до заземлення в точці В '
і Провідника А-А ', довжина якого резонансна частоті F1 = 30МГц, що надходить з спірального резонатора.
Принцип посилення струму полягає в тому що на кінці В і С підключається джерело струму, ну і заземлення як намальовано. У резонатор A-A 'подається ВЧ коливання, або імпульси, які резонують саме на цій довжині провідника і там утворюється стояча електромагнітна хвиля (ЕМВ). Що має пучности струму і напруги.
Поруч розташовані провідники петлі В-С, проходять також в безпосередній близькості з пучностями стоячій ЕМВ.
При пропущенні через петлю струму з великим Ампераж (нижче я поясню чому ток повинен бути більшим) в цьому провіднику утворюється безліч спінових хвиль (що це таке я давав посилання на тему де розкрито сенс спінової хвилі), ці хвилі несинхронно один з одним.
Саме для того щоб вони синхронізувати і необхідні Сінхронізуется імпульси, які створюють необхідні умови (пучности).
Оскільки спінові хвилі мають довжину і також мають пучности, правда іншого типу (пучности позитивного і негативного струму, і вузли позитивного і негативного напруги) при цьому довжина спінової хвилі така ж що і довжина ЕМ хвилі, то це призводить до синхронізації спінових хвиль!
Вони все зсуваються і поєднують свої пучности з пучностями ЕМВ. Але це відбувається лише в разі ідеального збігу довжин хвиль. Для цього і необхідна точна підстроювання частоти коливань в спіральному резонаторі (підлаштування конденсатором або підмагнічуванням сердечника), і також необхідна підгонка довжини хвилі способом підрізання кабелю або зміни його положення в просторі. Довжина спінових хвиль не змінюється від зміни положення дроти.
Ось це все і є РЕЗОНАНС В РЕЗОНАНСІ. той, про який говорив Капа!
І з'єднання кінців В-С до схеми ..
З джерела, типу з розетки або від інвертора надходить енергія в трансформатор. В якому є дві вторинки. До однієї підключена навантаження, до іншої ланцюг петлі підсилювача струму (кінці В-С), в петлю заходить струм, вона як би закорочена, ну да, закорочена, через неї тече стартовий струм. Який створює спінові хвилі, довжина яких визначається частотою ЕПР металу провідника (в нашому випадку це мідь).
Частота ЕПР міді може бути близько 300кГц, або навіть близько 30МГц. Точних значень нам не потрібно, навіть приблизних, оскільки ми не знаємо швидкості руху цих спінових хвиль. Головне в цьому не частота і не швидкість, а ДОВГА ХВИЛІ.
Чисто емпірично ми узгоджуємо довжину спінових хвиль з довжиною електромагнітних хвиль, і звичайно з довжиною кабелю і петлі, відбувається захоплення спінових хвиль хвилями електромагнітними, як по назвав це явище РЕЗОНАНС В РЕЗОНАНСІ, це нам і потрібно. Оскільки при цьому спінові хвилі стоячі, так само як і ЕМВ. І ми у нас є підключення до заземлення в одній з пучностей. Саме в цьому місці створюється енергетична яма, тобто типу негативного опору, електрони в якийсь момент рухаються від В до С, і в точці B 'вони підсмоктують нові електрони з землі. Це як ежекторний насос для електронів.
Посилення струму призводить до підвищення вихідної напруги на обмотці знімання.
При подальшій роботі в ланцюзі обмотки і петлі, які з'єднані, весь час збільшується кількість зарядів (електронів), що викликає зростання струму. Струм в цій обмотці трансформатора стає в кілька разів більше вихідного (стартового).
Але струм вже постійно посилюється і досягає певної межі, ця межа залежить від перетину провідника через який підключено заземлення, також перетин провідника струмового підсилює петлі.
Посилений ток починає створювати збільшене магнітне поле в трансформаторі, що призводить до збільшення виходу на навантаження. Звідки частина потужності відбирається на інвертор, і далі вже з інвертора подається на первинну обмотку.
Все, ланцюг самозапіта замкнута!
БТГ працює без подачі енергії з розетки!
Автоматичне регулювання посилення. Арут
Для того щоб навантаження не впливала на роботу БТГ, необхідно стабілізувати харчування генератора ВВ, який іскрить на спіральнік. А щоб установка не пішла в рознос, робиться АНТИ-ФАПЧ. Тобто при підвищенні напруги на виході обмотки знімання, спрацьовує якась схема, яка змінює незначно частоту настройки спірального резонатора. Щоб частково був зміщений резонанс, і це знизить ежектування електронів з землі. Тобто це найпростіша автоматичне регулювання посилення струму (Арут).
Оскільки в спіральніке діє розрядник, і імпульси там високовольтні, то застосувати варікап немає можливості. Тому Капа застосував принцип подмагничивания сердечника, всередину спіральніка з одного боку вставлений феррит, і поверх нього намотана котушка подмагничивания. В яку подається постійний струм. Чим більше струм, тим сильніше подмагнічен феррит, тим сильніше зміниться частота настройки спіральніка.
