Використання фільтра Dust Scratches

Фільтр Dust Scratches (Пил і подряпини) - це штатний засіб програми, прямим призначенням якого є видалення дрібних дефектів. Подібно розмиває кисті і штампу, він є інструментом першого ряду, що входять в арсенал і початківців і досвідченого цифрового ретушера.

Принцип дії фільтру - це дозоване розмиття, яке часто дозволяє вдало приховати дрібні пошкодження зображення. Керують роботою фільтра два параметри: Radius (Радіус) і Threshold (Поріг). Перший визначає розміри області, в межах якої діє розмивання, другий задає мінімальну різницю між тоновими рівнями пікселів, які вважаються фільтром різними і включаються в обробку.

Базова техніка

Розглянемо техніку застосування фільтра Dust Scratches. яка рекомендована розробником - фірмою Adobe. Як полігон для демонстрації можливостей цього кошти виберемо зображення, показане на рис. 9.13. Для правильної постановки діагнозу досить окинути оригінал одним швидким поглядом. Безліч дрібних точок невеликого розміру покривають поверхню знімка з різною щільністю. Це типовий дефект всіх фотооригіналів "похилого віку".

Мал. 9.13. Стара фотографія

1. Виберемо такий масштаб зображення, який дозволяє побачити всі істотний дефекти. Зазвичай це 100 відсотків або більше.
2. Активуємо фільтр по команді Filter => Noise => Dust Scratches (Фільтр => Шум => Пил і подряпини).
3. У діалоговому вікні фільтра пересунемо регулятор Threshold вліво, до нульової величини. Це означає, що програма буде розглядати всі пікселі виділення або всього оригіналу як різні.
4. Підберемо мінімальне значення параметра Radius. видаляє даний дефект або їх набір. При цьому всі зображення може стати надмірно розмитим.
5. Поступово збільшуючи параметр Threshold. спробуємо прибрати надмірне розмиття оригіналу. Цей параметр слід збільшувати до тих пір, поки не стануть з'являтися віддалені раніше дефекти. Досвідченим шляхом було знайдено значення параметрів фільтра, показані на рис. 9.14.

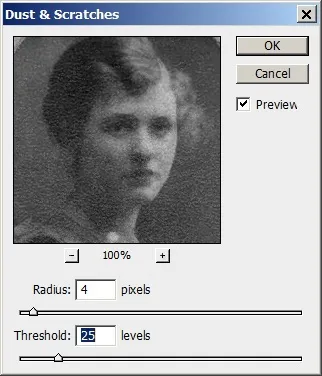

Мал. 9.14. Налаштування дають фільтра Dust Scratches

Сам результат після обробки фільтром показаний на рис. 9.15.

Мал. 9.15. Зображення, оброблене фільтром

Стан картинки після обробки її фільтром можна вважати завершеним. Попереду ще багато роботи по відновленню зображення, але із завданням видалення білого пилу фільтр повністю впорався.

Вибіркова фільтрація дефектів

Базова техніка видалення дефектів фільтром Dust Scratches. розглянута в попередньому розділі, може бути значно поліпшена за рахунок використання шарів і виділень. На рис. 9.16 показана хороша в цілому фотографія, але з помітними пошкодженнями в нижній частині. Зображення тротуару поцятковане дрібними рисками та крапками чорного кольору.

Мал. 9.16. Фотографія з дефектами

1. Виберемо інструмент Lasso (L). на панелі властивостей в полі Feather задамо радіус розтушовування. рівний приблизно трьом пикселам.
2. За допомогою ласо обведемо пошкоджену область. Бажано, щоб кордон виділення не містила протяжних прямих фрагментів. На відміну від геометрично правильних областей фрагменти нерегулярної форми менше кидаються в очі. У нашому прикладі можна створити область дуже простої форми, що включає в себе і ноги дівчинки.
3. Перетворимо виділену область в шар. Це завдання найпростіше вирішується натисканням клавіш Ctrl + J.
4. За командою Filter => Noise => Dust Scratches активуємо фільтр.
5. Дотримуючись патентованої тактиці розробника цього кошти, задамо нульове значення параметра Threshold.

Переміщаючи регулятор Radius. підберемо таке значення радіусу, яке видаляє більшу частину дефектів на зображенні тротуару. В даному випадку поставлене завдання вдалося вирішити при невеликих значеннях радіуса (рис. 9.17).

Мал. 9.17. параметри фільтрації

Збільшувати значення параметра Threshold до тих пір, поки не буде повернута текстура тротуару, яка була розмита разом з чужорідними вкрапленнями.

Після обробки фільтром в нижній частині оригіналу залишилися протяжні білі смуги (рис. 9.18). Це штучне пошкодження, яке дуже просто ліквідувати будь-яким з розглянутих засобів технічної ретуші ручного управління (Clone Stamp. Healing Brush, Patch Tool). Оброблений фрагмент знімка, показаний далі, демонструє результативність описаної методики.

Мал. 9.18. Фрагмент обробленого зображення

Фільтрація різнорідних дефектів. Варіант 1

Фільтр Dust Scratches - це потужний, але, звичайно, не всесильний інструмент технічної корекції. Видалення дефектів великого розміру може внести неприпустимі спотворення в неушкоджені фрагменти оригіналу. На рис. 9.19 показана фотографія з кількома протяжними подряпинами. Спроба їх видалення за допомогою фільтра, відповідно до методики, описаної в попередньому розділі, виявилася невдалою. Повна ліквідація дефектів зажадала вибору занадто великих значень керуючих параметрів, що привнесло в оригінал помітні спотворення. З цього експерименту випливає очевидний висновок - фільтр треба застосувати вибірково, тільки в локальних областях розташування подряпин.

Мал. 9.19. Зображення з протяжними дефектами

1. Активуємо фільтр по команді Filter => Noise => Dust Scratches.

Мал. 9.20. налаштування фільтру

Виведемо на екран палітру History. За умовчанням вона запам'ятовує двадцять останніх дій оператора. Наш приклад зажадав тільки двох операцій: перше з них відкриття графічного файлу, друге - це застосування фільтра.

Поставимо піктограму кисті в першій колонці у стану палітри, яке називається Dust Scratches. Зробимо активним перший запис (Open) палітри. Це означає, що в початковий стан зображення може бути перенесена графічна інформація зі стану, позначеного пензлем (рис. 9.21).

Мал. 9.21. Стан палітри History

Виберемо інструмент History Brush (Архівна кисть). Найпростіший спосіб його активізації - це натискання клавіші Y. Щоб ліквідувати світлі дефекти, треба задати для інструменту режим накладення Darken (Затемнення). І навпаки, при обробці темних дефектних областей слід вибрати режим освітлення Lighten (Освітлення). Встановити розмір кисті, який можна порівняти з габаритами оброблюваних областей. Кисть повинна мати м'які краї. Всі ці параметри настройки вибираються з панелі Options (Панель властивостей). 6. Обробити інструментом всі пошкоджені фрагменти оригіналу (і тільки їх). Результат показаний на рис. 9.22.

Мал. 9.22. Зображення після обробки

Правильне використання фільтра вимагає точного завдання його пара метрів, якого буває важко добитися при перетягуванні регуляторів діалогового вікна мишкою. Нагадаємо, що повзунки числових полів можна переміщати після натискання стрілочних клавіш (вгору, вниз). Ця угода діє в більшості діалогових вікон пакета, і, в тому числі, для фільтра Dust Scratches.

Фільтрація різнорідних дефектів. Варіант 2*

На рис. 9.23 показана фотографія з ушкодженнями різного типу. В її лівому верхньому кутку помітна чужорідна зернистість, викликана, по всій видимості, якимись причинами хімічного характеру. Кілька білих подряпин з правого боку мають, очевидно, механічне походження. В незалежності від точності поставленого діагнозу, ці пошкодження вимагають "індивідуального лікування". Навряд чи вдасться підібрати поєднання параметрів фільтра Dust Scratches. ефективно вирішальне відразу кілька різних завдань - видалення різнотипних дефектів і збереження неушкоджених фрагментів зображення. Зрозуміло, що цей інструмент треба застосовувати вибірково, з настройками, оптимізованими під артефакти різного типу. Використання палітри History дає ефективне рішення цієї проблеми.

Мал. 9.23. Зображення в початковому стані

1. Виведемо на екран палітру History.

Запустимо фільтр Dust Scratches і в його діалоговому вікні підберемо параметри, які ліквідують всі дрібні дефекти в лівому верхньому кутку фотографії. Стан подряпин при цьому можна не брати до уваги. Параметри фільтра, вирішальні поставлене завдання, показані на рис. 9.24.

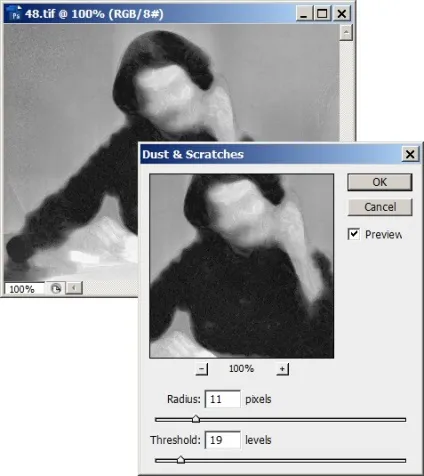

Мал. 9.24. Видалення дрібних дефектів

Запам'ятаємо поточний стан фотографії. Для цього треба клацнути по кнопці Create new snapshot (Створити новий знімок), розташованої в нижній частині палітри History. Якщо при цьому утримувати клавішу Alt. то програма виведе діалогове вікно New Snapshot (Новий знімок), в якому можна задати власне ім'я нового знімка. Відмінні імена допомагають краще орієнтуватися в палітрі з великою кількістю знімків станів. Назвемо поточний стан Small.

Повернемося до того стану, який зображення мало до застосування фільтра. Для цього можна помітити стан Open палітри History або просто скористатися стандартною клавіатурною комбінацією Ctrl + Z.

Ще раз викличемо фільтр Dust Scratches і підберемо такі настройки, які видаляють довгі білі подряпини з правого боку знімка (рис. 9.25).

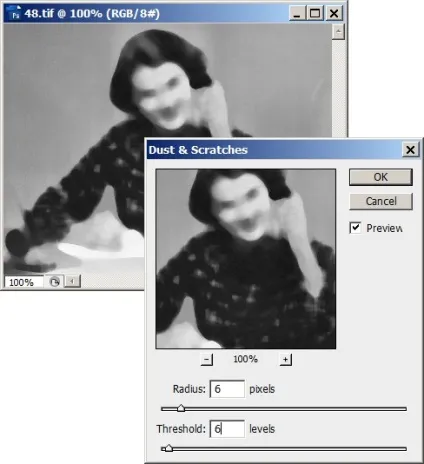

Мал. 9.25. видалення подряпин

Запам'ятаємо стан знімка, отримане після видалення подряпин. Для цього створимо ще один знімок зображення і назвемо його Scratches.

Повернемося до стартового стану зображення (Ctrl + Z), яке називається в палітрі Open.

У палітрі History поставимо піктограму відновлювальної кисті напроти стану Small. Це означає, що з цього стану знімка графічна інформація буде копіюватися в вихідне, яке мало зображення відразу після його відкриття (рис. 9.26).

Мал. 9.26. Вид палітри History, налаштованої на видалення дрібних дефектів

Активізуємо інструмент History Brush (Y). задамо відповідний розмір кисті і закрасимо пензлем верхній лівий верхній кут фотографії. В результаті будуть видалені всі дрібні дефекти, який в достатку присутні в оригіналі.

Поставимо значок відновлювальної кисті напроти стану Scratches. При цьому активним палітри History повинно бути новий стан під назвою History Brush (їх може бути кілька, залежно від числа застосувань відновлювальної кисті). За допомогою інструменту History Brush видалити всі подряпини в правій частині знімка. У нашому прикладі навіть не треба було міняти настройки інструменту. На рис. 9.27 показаний той вид палітри History. який вона приймає після виконання останньої операції, а на рис. 9.28 представлена ​​фотографія після обробки.

Мал. 9.27. Стан палітри після виконання заключної операції

Мал. 9.28. оброблене зображення

На перший погляд методика може видатися надто складною. Але велика кількість повторюваних операцій, які виконуються у фіксованій послідовності, - це ознака не складності, а, скоріше, громіздкість. Її можна вважати рівноцінною платою за високу гнучкість і універсальність процедури. Зокрема, вона дозволяє застосовувати настройки фільтра вибірково до різних локальних фрагментів пошкодженого зображення. Так, в нашому прикладі вдалося повністю позбутися від усіх чужорідних артефактів, не зачіпаючи центральні частини композиції.

Ключові терміни

Інструмент Blur (Розмиття) - кисть, яка не фарбує зображення, а вибірково розмиває його в заданих тонових діапазонах.

Розумієте - це ручна або автоматична процедура усереднення параметрів точок, що належать деякому околі або виділеної області. Обробці розмиванням можуть піддаватися не тільки яскравості пікселів, а й інші колірні або тонові характеристики, наприклад насиченість або освітленість.

Розумієте по Гауса - спеціальний вид розмиття, коли сила усереднення розраховується за законом нормального розподілу Гаусса. Цей тип розмиття в багатьох випадках є кращим у порівнянні з іншими алгоритмами. Наприклад, розмиття по Гауса використовується при створенні ефекту туману, для розтушовування межі виділення за допомогою розмиття маски і в багатьох інших випадках.

Фільтр - алгоритмічне засіб обробки пікселів. На відміну від інструментів, фільтри застосовуються не вибірково, а масово, на всі точки зображення або його виділеної області.

Фільтр Dust Scratches (Пил і подряпини) - засіб для видалення артефактів невеликого розміру. Принцип дії фільтру - дозоване розмиття дефектів. Відрізняється добре продуманої технологією застосування, що виключає оператора від роботи "наосліп" методом проб і помилок.

Фільтр Unsharp Mask (Контурна різкість) - професійний засіб для настройки різкості зображення. Для цього програма шукає кордону порівняно однорідних фрагментів і підвищує їх контрастність за рахунок додавання більш світлої і темної смуг по обидва боки від граничної лінії. Це створює ілюзію високої контрастності.
