Ноу Інти, лекція, робота з діаграмами

Зміна положення всієї діаграми

Діаграма, створена на аркуші з даними, спочатку розташована за замовчуванням приблизно в центрі видимої частини листа.

Змінити становище діаграми можна перетягуванням виділеної діаграми за область діаграми (ріс.13.15). Діаграму можна перемістити в будь-яку частину листа.

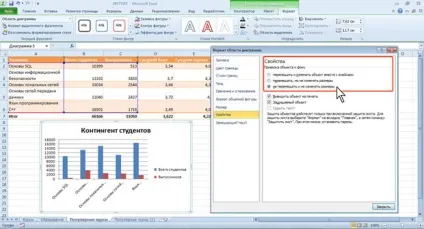

Діаграма може автоматично переміщатися при зміні ширини стовпців або висоти рядків або видаленні стовпців і рядків області листа. Для відключення режиму автоматичного переміщення клацніть значок групи Розмір вкладки Робота з діаграмами / Формат і в групі Властивості вікна Формат області діаграми (ріс.13.16) виберіть не переміщувати і не змінювати розміри.

Діаграму, розміщену на аркуші з даними, можна перемістити на окремий лист.

1. Натисніть кнопку Перемістити діаграму в групі Розташування вкладки Робота з діаграмами / Конструктор.

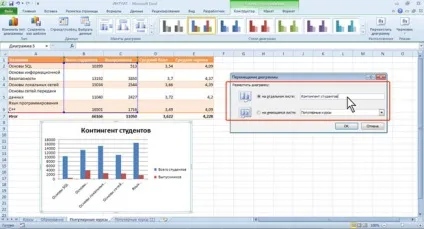

2. У вікні Розміщення діаграми (ріс.13.17) встановіть перемикати на окремому аркуші і при необхідності введіть ім'я створюваного листа.

При переміщенні діаграми на окремий лист автоматично створюється новий лист (ріс.13.18). Робота з такою діаграмою не відрізняється від роботи з діаграмою, розміщеної на аркуші з даними.

Діаграму, розташовану на окремому аркуші, можна перемістити на лист з даними.

1. Натисніть кнопку Перемістити діаграму в групі Розташування вкладки Робота з діаграмами / Конструктор.
2. У вікні Розміщення діаграми (див. Ріс.13.17) встановіть перемикати на наявному аркуші і в списку виберіть лист, на якому буде розташовуватися діаграма.

Зміна положення елементів діаграми

Розташування елементів діаграми визначається обраним макетом діаграми. Однак можна довільно змінити розташування деяких елементів: область побудови діаграми. легенда, назва діаграми. назви осей.

1. Виділіть елемент діаграми.
2. Перетягніть елемент, вхопившись за його рамку, в межах області діаграми (ріс.13.19).

збільшити зображення
Мал. 13.19. Переміщення елемента діаграми перетягуванням

Зміна розмірів діаграми і її елементів

Зміна розмірів усієї діаграми

Створена на аркуші діаграма за замовчуванням має висоту 7,62 см, а ширину 12,7 см. Діаграма, створена на окремому аркуші, має розміри, які визначаються параметрами сторінки, встановленими для листа. За замовчуванням розмір діаграми дорівнює приблизно 16,9 x 25,85 см.

Змінити розмір діаграми можна перетягуванням маркерів виділеної діаграми.

Точний розмір діаграми можна встановити в лічильниках групи Розмір контекстної вкладки Робота з діаграмами / Формат (ріс.13.20).

Розмір діаграми може автоматично змінюватися при зміні ширини стовпців або висоти рядків. Для відключення режиму автоматичного зміни розміру клацніть значок групи Розмір вкладки Робота з діаграмами / Формат і у вкладці Властивості вікна Розмір і властивості (див. Ріс.13.16) виберіть переміщати, але й не змінювати розміри або не переміщувати і не змінювати розміри.

Зміна розмірів елементів діаграми

Можна змінити розміри тільки деяких елементів діаграми.

1. Виділіть елемент діаграми.
2. Перетягніть елемент маркер рамки елемента.

Розміри заголовка діаграми і заголовків осей, елементів підписів даних, незважаючи на наявність маркерів при виділенні, змінити не можна.
