Ніжки (підставка) для охолодження ноутбука своїми руками

Довго не доходили руки до модернізації, але все ж невелике вільний час видався.

Хоча загальна тенденція і була продумана, але на жаль, все робилося на швидку руку. Пояснення по роботі нижче. Зараз йде доопрацювання форм власне ніжок і тоді можна буде зробити що-небудь а-ля фірмове.

Відомо, що у всіх ноутбуків ніжки практично ніякі і відстань від нижньої кришки до поверхні столу складає приблизно 0.4 см. Таке низьке розташування нерідко призводить до перегріву ноутбука. З урахуванням того, що забір повітря в DELL йде знизу, цей недолік і вирішено було змінити в кращу сторону.

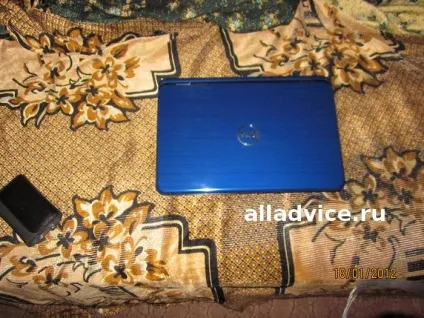

Фото № 1. Загальний вигляд ноутбука DELL Inspiron N5110 / i7 / 4Gb-1333 / nVidia GT 525.

Фото № 2. Передні ніжки. Матеріал - гума.

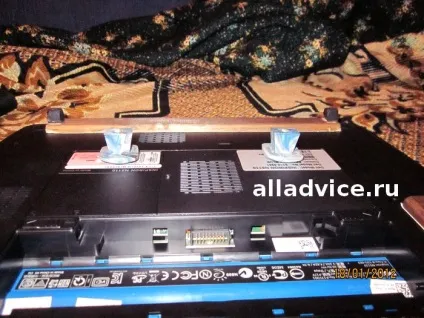

Фото № 3. Задні ніжки. Матеріал - пластик.

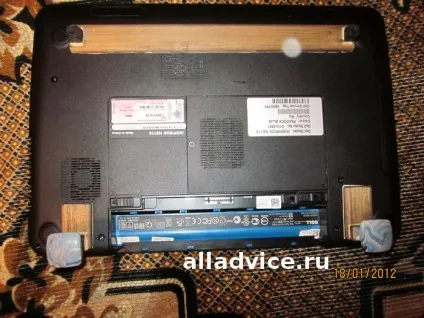

Фото № 4. Загальний вигляд задніх ніжок.

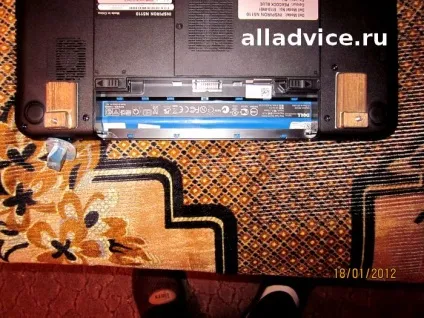

Фото № 5. Задня частина ноутбука зі знятими ніжками.

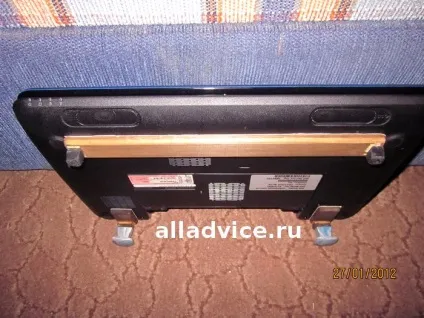

Фото № 6. Ось так стоїть ноутбук на столі.

Тепер пояснення. На будівельному ринку була куплена майже триметрова дерев'яна рейка, ширина якої 2.8 см, товщина 0.5 см, ціна 180 руб. Будинки заміряні відстань між передніми ніжками ноутбука (фото № 2), згідно з яким відрізана частина рейки і клеєм Супер-Момент приклеєні гумові ніжки висотою 1.4 см. На задню частину кришки відрізалися шматочки рейки з урахуванням того, щоб не закрити болтові отвори і грати охолодження. Розмір (довжина) може бути довільної форми (фото № 5). Більш того, на задню частину рейки тим же клеєм приклеєні додаткові вставки (із залишків рейки) з метою максимально підняти задню частину.

Остільки-оскільки у мене проходив ремонт, мав бути черговий похід в магазин, де я випадково і побачив ці «штучки» (ручки для шафи) в відділі меблевої фурнітури (ціна 30 руб.), За які очей зачепився відразу. Усередині ручок стоять металеві вставки з різьбленням 4 мм. Після чого в шматочках рейки, призначених для задньої частини ноутбука, просвердлив наскрізні отвори трохи менше 4 мм (підбирається досвідченим шляхом) з тим, щоб болтики в отвір входили щільно. Довжина болтів підбирається так, щоб ручки (ніжки) закручувалося на 2-3 обороту і вставляються в отвори з внутрішньої сторони. Отвори Зенко під капелюшки з урахуванням їх утоплення врівень з горизонтальним рівнем рейки і акуратно заливаються клеєм для нерухомості. Це робиться для того, щоб виступаючі частини болтів з різьбленням по довжині були однакові (фото № 5). В іншому випадку, ноутбук на столі буде стояти криво. Потім ніжки закручуються на виступаючі частини болтів на однаковій висоті.

Вся конструкція як з передньої частини, так і з задньої кріпиться на «Будівельну стрічку шорстку, двосторонню», яка придбана в магазині «Все для саду». Спочатку на нижню частину кришки ноутбука наклеюється одна частина стрічки, на рейку з ніжками інша і клейкими сторонами акуратно приклеюються один до одного. Виступаючі частини стрічки обрізаються з боків. Стрічка тримає дуже міцно, знімається з працею і, найголовніше, не залишає слідів. На відміну від відкинутого двостороннього скотча. Для транспортування в сумці ніжки відгвинчуються. Передні знімати немає потреби. Єдине, що потрібно зробити, так це в далекій від вас частини сумки під виступаючі задні болтики (фото № 5) протягнути горизонтальну смужку лінолеуму шириною 1.5-2 см. Для чого, думаю, зрозуміло? Що я і зробив.

З урахуванням всіх особливостей, задня частина ноутбука піднята на 3.2 см. Передня - на 1.4 см.

P. S. Вся конструкція застосована тільки для мого ноутбука. Решта конструкції будуються з урахуванням розташування болтових отворів і вентиляційних решіток. Температура після модернізації знизилася в середньому на 10-12 градусів.

Ну ось, власне, і все. Критика та зауваження вітаються.

З повагою Андрій.
