Огляд "ігрового" монітора NEC MultiSync LCD 1770NX.

Час відгуку LCD-монітора вже досить давно є наріжним каменем усіх обговорень і технологічних прагнень компаній, що виробляють TFT-матриці. Це цілком природно - покупцям не подобається вибирати між гарною якістю картинки в іграх і передачею кольору укупі з кутами огляду. Але визначення "чим швидше час відгуку, тим гірше перенесення кольорів" все ще залишається більш ніж актуальним практично для всіх TFT-моніторів. Проте, в продажу вже почали з'являтися моделі, які претендують на універсальність в тій чи іншій мірі. Подібні монітори або стоять захмарних грошей, або вельми середньо справляються і з іграми, і з передачею кольору. Причому іноді зустрічаються продукти, що поєднують в собі як захмарну ціну, так і огидне якість. Але в нашому сьогоднішньому огляді мова піде про моніторі, однозначно призначеному для ігор - NEC MultiSync LCD 1770NX.

Щоб наше твердження не було голослівним, давайте поглянемо на технічну специфікацію піддослідного примірника:

Як можна помітити, технічні характеристики говорять, що у монітора майже всі параметри знаходяться на досить прийнятному рівні, і він являє собою майже універсальне рішення. Забігаючи наперед, скажемо, що це далеко не так, і монітор має явний перекіс в сторону швидкодії матриці. Також варто відзначити, що достовірних технічних характеристик для цього монітора не знає ніхто. Справа в тому, що в мережі немає документації для матриці виробництва LG.PHILIPS, і, як наслідок, немає і характеристик встановленої в монітор LCD-панелі. Сама NEC не вказує в паперовій документації до монітора взагалі ніяких тех. даних, їх вдалося виявити тільки на компакт-диску, що йде в комплекті. Там ми і дізналися всі характеристики, поміщені в таблицю вище, крім часу відгуку. Існують дві версії: за однією біля монітора відгук 12мс, за іншою - 16мс, те ж саме і з кутами огляду. Але давайте розглядати все по порядку і почнемо з опису упаковки і комплекту поставки, а до якості зображення і реальних показників монітора повернемося в розділі "якість зображення".

Упаковка і комплект поставки

Монітор поставляється в коробці з щільного коричневого картону, оформленої в синьо-чорних тонах. Упаковка має розміри 500х440х220 мм, і у неї ручок для перенесення, втім, вони і не потрібні, так як вага монітора далеко не позамежний. Сам монітор закріплений всередині коробки за допомогою пінопласту і упакований в поліетилен. У комплекті поставки до монітора йдуть два шнура для підключення NEC 1770NX через DVI і D-Sub коннектори, а також силовий провід для підключення харчування. Крім цього, в комплекті була виявлена ​​документація на 12 мовах, включаючи українську, і компакт-диск з драйверами і документацією.

Зовнішній вигляд і дизайн

Дизайн NEC MultiSync LCD 1770NX дорікнути нема в чому, так як він поєднує в собі як класичні елементи, так і нові дизайнерські рішення. Рамка навколо матриці, рівномірно тонка з усіх боків за рахунок винесеного за її межі модуля з кнопками, робить монітор досить витонченим. Також дуже гармонійно і стильно виглядає кругла підставка, що підкреслює своєю формою легку округлість кнопок. NEC MultiSync LCD 1770NX в основному має сірий колір пластику, крім зовнішньої рамки, яка пофарбована в сріблястий металік.

Вид монітора ззаду також не викликає відторгнення, хоча і виглядає трохи дивно через гачків для кріплення проводів. Але після прокладки проводів все приходить в норму, так як вертикальне підставу з гачками можна накрити пластиковим кожухом. Також існує можливість кріплення монітора на стіну. Для цього досить відвернути два гвинти, які тримають підставку, і у вас з'явиться доступ до 4 гвинтів, стандартним для зовнішнього кріплення.

Підставка монітора дозволяє змінювати висоту екрану (в межах від 7 до 17 сантиметрів) і кут горизонтального повороту. Останній реалізований за рахунок рухомого круглого підстави підставки. Кут вертикального нахилу може змінюватися в досить великих межах, як в негативну, так і в позитивну сторону.

Управляти NEC MultiSync LCD 1770NX можна за допомогою чотирьох кнопок і одного мініджойстика, що має 4 ступеня свободи. Перша кнопка відповідає за вхід і вихід з меню, а також за вихід всередині меню з підміню. Без входу в меню джойстиком змінюється яскравість і контрастність монітора. Єдиним мінусом цього джойстика можна вважати відносну жорсткість управління, хоча комусь вона може здатися і природною. Кнопка "Select / 1-2" призначена для вибору пунктів меню, а без входу в нього перемикає між собою входи монітора (DVI і D-Sub). Це дуже зручно, так як кожен вхід монітора можна підключити до різних комп'ютерів і перемикатися між ними за допомогою натискання на одну кнопку. Кнопка "RESET" скидає всі попередньо користувачем значення на заводські. Причому її розташування може вас не лякати, так як для скидання потрібно натиснути ще й кнопку підтвердження, в даному випадку це кнопка "Select / 1-2". Кнопка виключення займається тільки своєю функцією - вмикає і вимикає монітор.

Внутрішнє меню виглядає так само стильно, як і сам монітор, і досить-таки інтуїтивно зрозуміло. За допомогою нього можна відрегулювати яскравість і контрастність, автоматично підігнати зображення в розмір екрану, а також зробити те ж саме вручну, налаштувати колірну палітру, виставити таймер для виключення монітора, вибрати мову меню (українська є), пересунути меню в будь-який кут екрану, відключити автоматично спливаюче вікно з інформацією про дозвіл при його зміні і подивитися інформацію про моніторі. До речі. напоминалку про дозвіл потрібно відключати насамперед, так як вона починає спливати кожні 15 хвилин, якщо монітор знаходиться не в дозволі 1280х1024, з повідомленням про "неоптимальном дозволі". Кольорову гаму можна вибрати з шести установок, включаючи одну нативную, одну призначену для користувача і одну sRGB. Решта три настройки кольору стандартні - це 7500, 8200 і 9300. З нашої точки зору, найбільш коректно монітор показував при установці колірної температури в "NATIVE".

Внутрішній пристрій

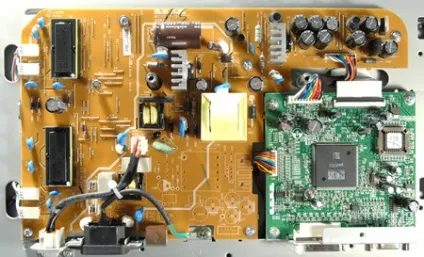

Монітор зібраний всередині так само якісно, ​​як і виглядає зовні. Вся електроніка монітора знаходиться за металевим екраном, а значить, огороджена від сторонніх перешкод. Плата основного контролера відокремлена від плати блоку живлення, і всі елементи, включаючи матрицю, надійно закріплені всередині корпусу. Чесно сказати, в процесі розбору монітора на частини ми чимало вимоталися, викручуючи купу гвинтиків і болтів.

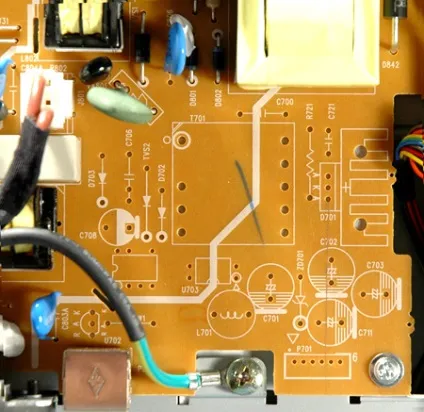

Як можна помітити, блок живлення NEC MultiSync LCD 1770NX має досить значні розміри і велику кількість елементів на платі. Дана розводка плати явно використовується не тільки на цьому моніторі, а й на більш старших моделях, так як деякі елементи в плату просто не були упаяні.

На PCB блоку живлення встановлені два помножувача напруги для живлення 4 ламп освітлення LCD-панелі. Також на платі блоку живлення є встановлений запобіжник з можливістю заміни і силовий вимикач харчування, виведений на задню панель.

Основний контролер сигналів, встановлений в NEC MultiSync LCD 1770NX, заснований на чіпі Genesis gm5321 виробництва Genesis-microchip. Даний чіп помітно більш просунутий порівняно з класичним для 17-дюймових моніторів чіпом M-Star MST9131, так як має вбудований X86-мікроконтролер. Також чіп Genesis gm5321 володіє наступними можливостями:

• Покращена масштабування зображення.
• Вбудований 8-бітний потрійний канал ADC / PLL.
• Вбудований 165MHz DVI 1.0-обробник.
• Вбудований LVDS порт для роботи з матрицею.
• Керування за допомогою екранного меню.
• Всі тактові частоти генеруються одним генератором всередині чіпа.
• Розширений контроль колірної температури.

Після цього стає абсолютно зрозуміло, звідки у монітора настільки дружнє і красиве екранне меню і серйозні можливості для коригування колірної температури. Але вся електроніка ніщо без матриці, і саме до неї ми і переходимо.

Якість картинки і TFT-панель

Як уже згадувалося на початку статті, TFT-панель NEC MultiSync LCD 1770NX зроблена компанією LG.PHILIPS і має маркування LM170E01 (G5). І ось тут-то і починається найцікавіше. При спробі з'ясувати точні технічні характеристики як самого монітора, так і матриці, ми відчули себе в центрі змови. Документації просто немає, а якщо і є згадки, то вони суперечать один одному. Вдалося виявити лише документацію на саму панель LM170E01 без модельного уточнення (G5). Єдине, що в ній відповідало заявленим технічним характеристикам на сам монітор, це яскравість - 250кд.м2. Що ж стосується контрастності, то вона дорівнювала значенням 400: 1, а кути були позначені як 140 по горизонталі і 120 по вертикалі, час же відгуку було позначено як 16мс, а 12мс згадувалося як типове час гасіння пікселя. І якщо час відгуку і контрастність ми перевірити поки ще не можемо через відсутність необхідного для подібних тестів обладнання, то ось про кути скажімо однозначно - 140 на 120 градусів куди більш імовірно, ніж 160 на 160, зазначені в документації до монітора. При погляді на монітор зверху і знизу зображення хіба що остаточно не інвертується, а при незначному порушенні прямого кута погляду на екран з боків починає плисти кольору. Ці ефекти однозначно притаманні моніторів, заснованим на TN-Film технології, які мають відмінне часом відгуку на шкоду передачі кольору. Що ж стосується часу відгуку, то він швидше за 12мс, ніж 16мс, так як гри і інші швидкого руху картинки на NEC MultiSync LCD 1770NX виглядають на «відмінно». На чорному тлі по верхніх краях видно легка біла засвічення. В іншому, ніяких артефактів зображення виявлено не було.

Окремої згадки заслуговує відмінне відображення колірних переходів. Всі переходи з півтонами не мають ніякої драбинки, і це заслуга як TFT-панелі, так і контролера. Також на «відмінно» виглядає інтерполяція з нижніх дозволів на нативні для монітора 1280х1024.
