навантажувальний опір

Навантажувальні опору необхідні для випробування акумуляторів, батарей, блоків живлення, сонячних батарей та інших джерел енергії. Згодом у акумуляторів знижується ємність, збільшується внутрішній опір. Це призводить до того, що при збільшенні струмового навантаження напруга видається акумулятором падає. Схожі проблеми можуть бути і у інших джерел енергії, наприклад, у малопотужних блоків живлення. Тому, перш ніж ставити старі або навіть нові акумулятори для роботи з відповідальними пристроями, необхідна їх перевірка як вони тримають задану напругу при збільшенні струму і не перегріваються відповідальні елементи схеми за допомогою навантажувальних опорів

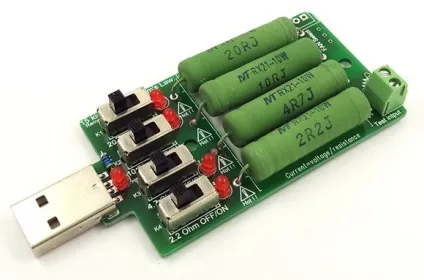

Перевірка джерел енергії проводиться підключенням їх до навантажувальним опорам. Бажано, щоб можна було міняти величину навантажувального опору. Це дозволяє перевіряти джерела живлення в різних режимах. Для перевірки невеликих акумуляторів в різних режимах можна застосувати просте навантажувальний опір складається з декількох резисторів підключаються за допомогою перемикачів. Щоб отримати потрібну величину струму, можна підключати від одного до чотирьох резисторів використовуючи різні комбінації. Номінали цих резисторів складають 2,2 Ом, 4,7 Ом, 10 Ом, 20 Ом. При споживаної струмі до 2 А можлива тривала робота під навантаженням, якщо струм більше, то можна перевіряти короткочасно.

Щоб перевірити ємність акумулятора і не вираховувати по мінливих показниками приладів результат вимірювань, найкраще для цих цілей використовувати прилад для вимірювання ємності акумулятора. Але, і при застосуванні такого приладу використання навантаження обов'язково.

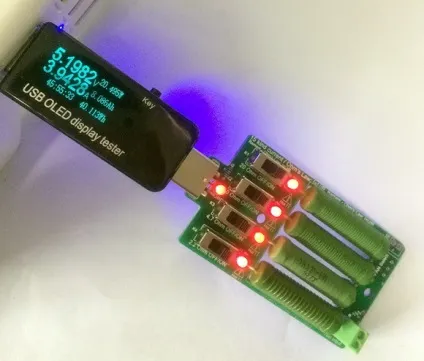

Збільшивши споживаний струм до максимального можна перевірити наскільки «сідати» напруга і наскільки гріється акумулятор або блок живлення. У режимі середнього робочого струму можна перевірити ємність акумулятора. Зрозуміло, для цього необхідно контролювати напругу і струм через навантажувальний опір, підключений після вимірювального приладу.

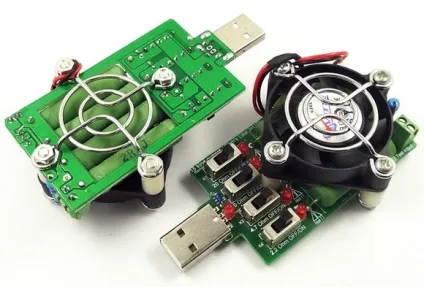

Конструкція навантажувального опору дозволяє розмістити на ньому вентилятор, або можна придбати відразу з вентилятором, який буде частиною навантаження, що дозволить збільшити максимальну споживану потужність за рахунок обдування резисторів.

Іноді потрібно навантажувальний опір для акумуляторів великої ємності, наприклад автомобільних. Для їх перевірки потрібен більший струм і велика потужність розсіюється навантаженням. Регульоване навантажувальний опір з вимірювальним приладом для акумуляторів великої потужності з плавним регулюванням струму дозволить розширити межі вимірювань.

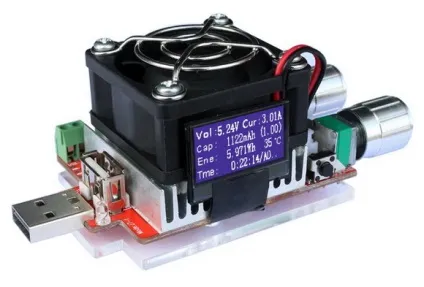

Регульоване навантажувальний опір цієї моделі розраховано на максимальну потужність 35 Вт і оснащено додатковими функціями. Важливим доповненням є вбудований вимірювальний прилад у вигляді екрану, який відображає всі найнеобхідніші характеристики, такі як струм, напруга, ємність акумулятора і інші. Для розсіювання тепла застосовується досить великий радіатор охолодження і потужний вентилятор. Дві ручки для грубої і точної регулювання опору навантаження дозволяють точно встановити потрібний режим роботи. Є додатковий роз'єм USB, =, кілька різних інших роз'ємів, а також тавро для підключення виносних щупів. За допомогою виносних щупів можна підключати навантажувальний опір не тільки через роз'єм USB, а й безпосередньо на Клейма акумуляторів самих різних конфігурацій і розмірів і напруг. Технічні характеристики цієї моделі навантажувального опору дозволяють перевіряти стан і ємність навіть автомобільних акумуляторів, що є важливим елементом для безвідмовної роботи автомобіля.
