Налаштування підсилювача в автомобілі на прикладі rockford fosgate r300-4
Вперше задумавшись про встановлення на автомобіль якісної акустичної системи, користувач зазвичай приходить до покупки окремого підсилювача. Вся справа в тому, що тільки використання підсилювальної техніки в змозі забезпечити належну якість звучання і вихідну потужність сигналу. Однак, після придбання досить часто настає розчарування, так після установки і підключення система вимагає і правильного налаштування. Для цього можна як скористатися послугами спеціалізованих магазинів і сервісних центрів. так і налаштувати апаратуру власними силами. До слова сказати, останнє зовсім не складно.
Налаштування підсилювача в автомобілі має на увазі установку правильної чутливості на входах і виходах, налаштування необхідних частот зрізу для акустики і перебудова звукового процесора (якщо такий є). Для прикладу налаштування ми будемо використовувати 4-х канальний підсилювач Rockford Fosgate R300-4:
Хоча залежно від моделі порядок настройки і може відрізнятися, але не суттєво.
Органи управління.

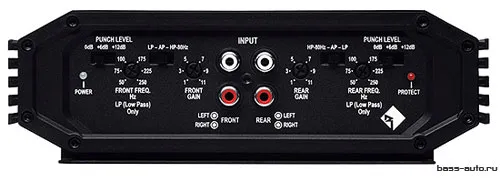

Погляньмо на панель настройки нашого підсилювача. З боків бачимо два світлодіодних індикатора - це індикатори включення і захисту (лівий горить (зелена лампочка), коли підсилювач включений, правий (червона лампочка) - при спрацьовуванні захисту, коли відбувається автоматичне відключення). Далі слід перемикач дя вибору рівнів посилення Punch Bass - з його допомогою можна встановлювати рівні посилення 0, +6 або +12 дБ при частоті 45 Гц. Поруч з ним розташовується перемикач для регулювання частоти зрізу фільтра нижніх частот (ФНЧ) в межах від 50 до 250 Гц. Тут же знаходиться перемикач для вибору використовуваного фільтра LP-AP-HP, за допомогою якого можна вибрати необхідний фільтр (в положенні LP працює ФНЧ, в положенні HP - ФВЧ, в положенні AP фільтри відключені). За цих перемикачів знаходяться установки для регулювання рівня гучності.
Налаштування підсилювача - коефіцієнт посилення.
Почнемо з налаштування необхідного коефіцієнта посилення для апаратури, так як саме від вибору цього показника буде в подальшому залежатиме не тільки гучність, але також якість звучання і співвідношення сигнал / шум на виході. Для якісної і правильної настройки слід виконати наступний перелік операцій:
- Встановіть на мінімум все перемикачі на підсилювачі (крайнє ліве положення, за виключення перемикача фільтрів, тут необхідно вибрати положення AP - для відключення фільтрів).
- Після цього включаєте відтворення композиції на магнітоли (бажано використовувати один трек - так найпростіше уникнути перепадів гучності в різних комбінаціях).
- Починаємо додавати гучність на магнітолі до тих пір, поки в колонках не з'являться явні спотворення. При досягненні ефекту можна злегка приглушити звук - до зникнення спотворень (зазвичай досягнуте положення регулятора складає 80-90% від максимального).
- Починаємо збільшувати коефіцієнт посилення нашого підсилювача (робимо це за допомогою регулювань гучності для задніх і передніх колонок) до тих пір, поки не досягнемо необхідного рівня гучності.
- Після виконання даної операції прибираємо гучність на магнітолі до початкового рівня, при цьому залишивши регулювання на підсилювачі в досягнутому положенні.
Після здійснення настройки коефіцієнта потужності для підсилювача можна за бажанням підлаштувати рівень посилення басів (для цього скористатися перемикачем 0-12дБ, підібравши на ньому положення відповідно вашим уподобанням).
Налаштування автомобільного підсилювача для поканального посилення.
Для настройки поканального посилення (зазвичай використовується для фронтальних динаміків, де окремим посилення піддаються пищалки і мідбаси) необхідно скористатися перемикачем вибору фільтрів для потрібної групи динаміків (FRONT або REAR). Якщо встановити його в положення AP, то весь діапазон частот буде відтворено мідбас, якщо HP - пищалками.

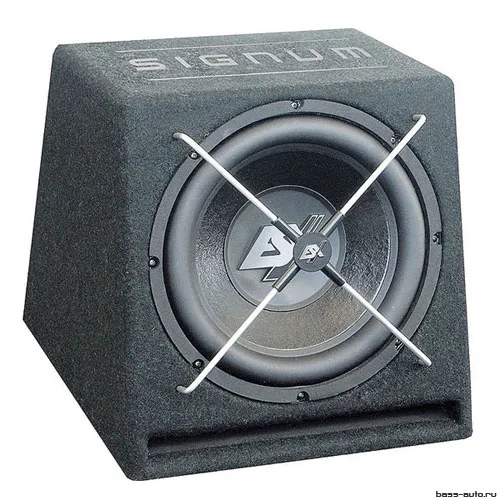

Підключення сабвуфера.
При підключенні сабвуфера на двоканальний підсилювач варто скористатися схемою: динаміки на FRONT. сабвуфер - на REAR. В такому випадку перемикач фільтра для FRONT встановлюємо в положення HP. а для REAR - в положення LP. Після цього для тилу виробляємо точну настройку частоти зрізу для ФНЧ за допомогою регулювання 50-250 Гц. Якщо підключення зробити навпаки, то і всі налаштування виконуються відповідним чином.
Якщо ваша магнітола відноситься до класу просунутих пристроїв, тоді регулювання фільтрів зайва, так як головний пристрій може самостійно фільтрувати частоти і підлаштовувати звук.
