Початківці часто запитують про «креслення» верстатів для шовкографії.

Давайте почнемо з найпростішого:

Які головні завдання верстата для шовкографії?

1. - Забезпечити підйом і опускання рамки (Найпростіше з точки зору механіки - рух, що гойдає)

2. - Забезпечити регулювання положення рами. (Для поєднання кольорів, положення малюнка).

Як ви розумієте, найлегше піднімати і опускати трафаретний рамку «під кутом».

Тому найпростіше пристрій - дверна петля, однією стороною закріплена до столу, інший до рамки.

У цього рішення є ряд недоліків:

1. Складнощі регулювання положення рамки (фактично - як прибили так і буде)

2. Складність зміни рамок при друку в кілька кольорів або заміні дизайну.

Найпростіше (але не для всіх очевидне) рішення - кріпити раму до столу не «жорстко» а через проміжну ланку:

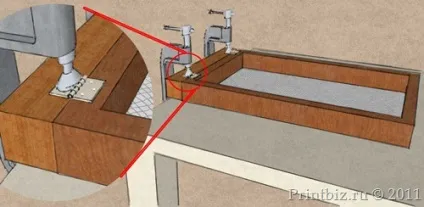

Кожну рамку кріпимо до дерев'яного бруска, який, в свою чергу, фіксується на столі струбцинами.

Необхідні приведення робляться ослабленням затискачів і зміщенням всієї конструкції. Отліп регулюється підкладенням під брусок і рамку пластинок потрібної товщини з металу, дерева пластика і т.д ... Але «отлип» тема окремої розмови.

Звичайно, не хочеться до кожної рамці закріплювати свій брусок. Ок, давайте будемо її притискати тими-ж струбцинами:

Чесно кажучи, на мій погляд це не найкраще рішення, хоча цілком життєздатний.

Але зараз все рідше ми зустрічаємо дерев'яні рамки. Як прищепило навіть новачки використовують алюмінієві, а прикрутити до них петлі - справа не найпростіше (плюс в отвори буде потрапляти вода і хімія, з усіма наслідками, що випливають).

Як обійтися підручними матеріалами і зробити станочек для роботи з такими рамками? дивіться:

На стіл кладеться лист ДВП (ЛДСП і т.д.), що складається з 2-х частин, скріплених за допомогою петель.

А рамка, за допомогою струбцин кріпиться до рухомої частини, що дозволяє їй повертатися.

Звичайно, якщо є можливість можна зробити / купити більш спеціалізовані пристосування. Але сьогодні я намагався показати найпростіші варіанти вирішення завдання.

Окрема розмова - отлип і фіксація рамки в піднятому положенні, залишимо їх поки.

Всі зображення створені в програмі для 3D моделювання Google SketchUp 7 (Програма безкоштовна).

Вихідні файли викладаю в наш закритий клуб - можна подивитися, покриття з різних сторін.
