Мультиплексори sdh опис, призначення

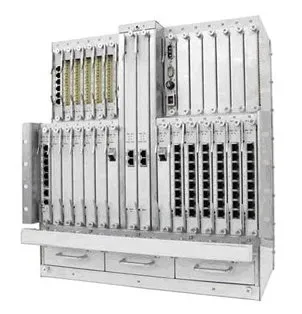

Цифрові мультиплексори є логічні комбіновані пристрої, які створені для керованої передачі інформації від декількох джерел даних в єдиний вихідний канал. Насправді, такий прилад являє собою кілька цифрових позиційних перемикачів. Відповідно, можна прийти до висновку, що цифровий мультиплексор є комутатором вхідних сигналів в одну вихідну лінію. У цій статті буде розглядатися окремий тип пристроїв - оптичні мультиплексори SDH.
Такі прилади створені для роботи з потоками даних за допомогою світлових пучків, які розрізняються амплітудної або фазової дифракційної гратами, також довжиною хвилі. Мультиплексори SDH передають інформацію по каналах Е1 і лініях Ethernet в транспортних оптоволоконних мережах. Вони працюють по одному або двом оптичним волокнам (одномодовим або багатомодовим) зі швидкістю 155, 520 Мбіт / с при довжині хвилі 1550/1310 нм. Мультиплексори SDH дозволяють втілити до 126 пт зв'язку.
До плюсів таких пристроїв можна віднести стійкість до зовнішніх впливів, техно безпеку, захист від злому переданої інформації.
SDH-мультиплексори просто масштабируются за рахунок включення в основний модуль до 3-х додаткових модулів передачі каналів Ethernet, потоків Е1, службового зв'язку, також каналу ТЧ.
Ці пристрої характеризуються високою «живучістю» мережі. Реалізація потоків Е1 має низьким значенням джиттера, завдяки цьому дотримуються норми для Е1 під час дрейфу синхронізації, також при порушенні синхронізації системи STM-1. Характеристики інтерфейсу дозволяють відстежити помилку в каналі зв'язку і виконати перемикання на запасний канал. Оптичний тракт і електроживлення зарезервовані за схемою 1 + 1. Іншими словами при роботі по одному оптоволоконному каналу, в разі пошкодження кабелю, зв'язок між абонентами зберігається.
Мультиплексори SDH просто поєднуються з іншим обладнанням типу SDH. Вони можуть працювати як в синхронних, так і в асинхронних режимах, допускається використання багатомодового і одномодового оптоволокна. Мультиплексор SDH підтримує функцію видаленої конфігурації і управління по протоколу TCP / IP, 10/100 BaseT.

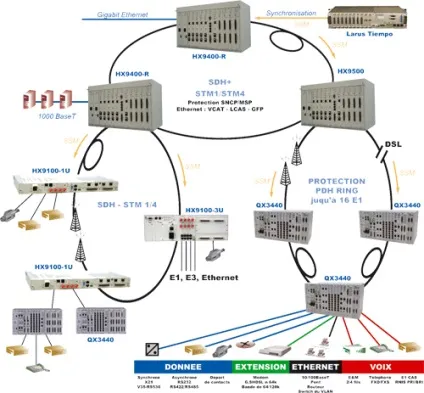

Такі комутуючі пристрої зазвичай ділять на два типи: термінальні та введення / виведення. Відмінність цих типів полягає не в складі портів, а в розміщенні приладу в мережі SDH. Термінальний мультиплексор завершує агрегатні канали, коммутіруя серед них величезна кількість каналів виведення і введення. 2-ий тип пристроїв транзитом передає агрегатні смуги, займаючи на магістралі середнє положення. При цьому інформація трибутарних каналів виводиться з агрегатного потоку або вводиться в нього.
Велика частина виробників випускають універсальні мультиплексори типу SDH, які вживаються в якості введення / виведення, термінальних, також крос-конекторів - залежно від встановлених в їх модулів з трибутарних і агрегатними портами.
На закінчення додамо, що оптоволоконні мультиплексори набирають все більшої популярності в зв'язку з насиченим розвитком цього виду зв'язку. Майбутнє за оптоволоконними технологіями.
