Муфельна піч своїми руками - покрокова інструкція з відео

Комплектуючі та витратні матеріали

Найбільш зручна в роботі муфельна піч з горизонтальним завантаженням. Для її виготовлення слід запастися цілою низкою матеріалів та інструментів.

2. Термоізоляція повинна складатися з двох шарів. Внутрішній - вогнетривку цеглу, який використовується при кладці камінів і печей і витримує неодноразовий нагрів до тисячі градусів. До нього підбирається вогнетривка суміш для кладки і термостійкий силікон. Зверху, ближче до стінок корпусу, укладається базальтова вата щільністю 200 кг / м3 або перліт. Азбест використовувати для цих цілей не можна, так як при нагріванні він виділяє канцерогенні речовини. Для обробки цегли буде потрібно болгарка з алмазним кругом, так як при різанні утворюється багато розлітається в сторони пилу, то варто скористатися респіратором і окулярами.

3. Нагрівальний елемент - найважливіша частина муфельній печі. Для невеликого обсягу робіт підходять спіралі діаметром 6 мм з ніхромового або фехралевой дроту перетином 1 мм. Довжина спіралі залежить від матеріалу і температури, яку потрібно досягти. Існують таблиці, що дозволяють розрахувати довжину дроту і температуру нагрівання від напруги (стандартно - 220 В) і її товщини. Споживана потужність муфельній печі досить висока, наприклад, апарат з нагрівальним елементом товщиною 1 мм, здатний розігріватися до тисячі градусів, буде споживати близько 4 кВт. Проводка, до якої буде підключатися така піч, повинна бути в змозі витримати перевантаження, потрібно і додатковий автомат на 25 А.

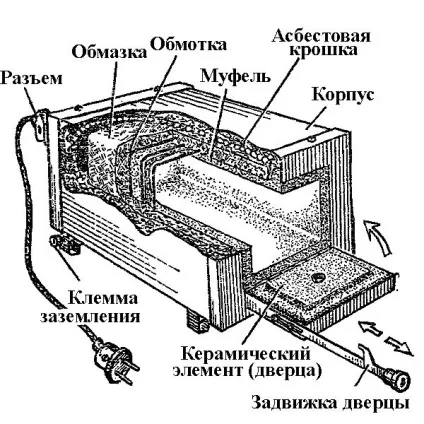

Збірка корпусу печі

Базальтова вата або подібний матеріал шаром в декілька сантиметрів приклеюється зсередини до корпусу майбутньої печі на силікон або термостійкий клей.

З щільного паперу робиться розгортка внутрішньої поверхні корпусу муфельній печі з точністю до міліметра. На ній розкладають цеглу так, щоб кількість швів всередині було мінімально, і розташовувалися вони не один під одним. Потім намічають контур, в який вкладається нагрівальна спіраль, і шторбят канавки глибиною 6 мм. Цегла легко ріжеться і обробляється болгаркою. Після цього варто зібрати цеглини поза камерою і переконатися, що «траса» для спіралі неперервна і не має кутів і зламів.

Усередині камери цеглини укладаються дуже щільно. Шар суміші між ними не повинен перевищувати 5 мм. Попередньо цеглини занурюються в воду на 15-30 сек, щоб пори цегли наповнилися водою. Кладка відбувається знизу вгору.

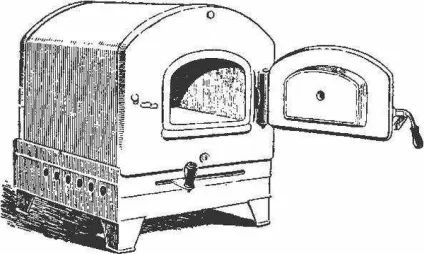

дверцята печі

Дверку майбутньої печі також необхідно термоізолювати. Для цього вона знімається і вкладається горизонтально, при необхідності її потрібно зміцнити, приварив по краю металевий куточок. Потім розмічається контур, усередині якого буде покладений вогнетривку цеглу на ту ж суміш. До укладання по периметру цього контуру також приварюється куточок, щоб створити додаткову опору для цегли. Має сенс замінити петлі на більш потужні.

З метою запобігання витоків тепла, потрібно закрити всі щілини в місцях прилягання дверки. Це можна зробити за допомогою спеціального ущільнювача з термостійкої гуми, який використовується в духовках. При його відсутності можна зробити силіконовий бортик самостійно. Для цього знежирений цегла в торцях стінок, де примикає дверцята, змащують солідолом. Товстий джгут термостійкого силікону видавлюється на дверку уздовж цегли на ній.

Після закриття дверки, силікон залишиться тільки на ній, так як до солідолу він не клеїться. Силікону дають висохнути, а солідол видаляють спиртом. Періодично таку імпровізовану ущільнювальну стрічку оновлюють.

Так як температура всередині печі вкрай висока, дверцята повинна надійно закриватися, для цього можна передбачити гвинтовий запірний механізм, одна частина якого приварюється до неї, а інша - до корпусу.

Установка спіралі і електроніки

Спіраль укладається в розмічені заздалегідь канавки і закріплюється в них скобами з такою ж дроту. Потрібно стежити за тим, щоб витки спіралі не перетиналися щоб уникнути короткого замикання. Якщо укласти її в два незалежних контури, то потужність муфельній печі можна буде регулювати. Включаючи їх паралельно, отримують підвищену потужність печі, послідовне підключення дасть меншу температуру при більшій площі нагрівання.

У корпусі необхідно просвердлити отвори під виходи дроти. Щоб уникнути його зіткнення з металом, в отвори вставляються керамічні ізолятори і надійно фіксуються. Зовні кріпиться ізольований електричний провід з вилкою.

Спіралі можна включати лише після висихання кладки, так як висока вологість при нагріванні може призвести до псування дроту.

Муфельна піч повинна підключатися через окремий автомат, а краще і стабілізатор. Перевагу варто віддати трифазного способу, в будь-якому випадку, заземлити її необхідно.

Підготовка до роботи

Перед першим запуском піч необхідно повністю просушити в теплому добре вентильованому місці. Використання нагрівальних приладів для цього неприпустимо, так як кладка може потріскатися. Щоб переконатися в тому, що піч повністю просохла, потрібно включити її на мінімальну потужність і упевнитися, що не йде пар при нагріванні.

При роботі з муфельній піччю слід дотримуватися правил техніки безпеки і стежити, щоб під час роботи дверцята були надійно закрита.
