Як підключити однофазний електролічильник - особливості, види та й пристрій, схеми підключення та

Перед безпосередньою покупкою пристрою необхідно буде визначитися, який саме лічильник необхідний:

Всі лічильники володіють високими технічними характеристиками. Проте, кожен з них має своє власне призначення. Так, наприклад, трифазні лічильники варто використовувати в виробничих цехах, заміських або приватних будинках і в будинках адміністративного типу. Що ж стосується однофазного лічильника, то його як годиться використовують в багатоквартирних будинках для контролю за подачею електроенергії в квартиру.

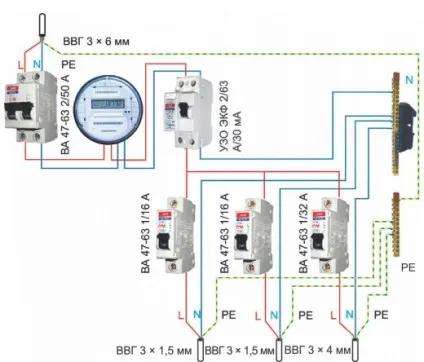

На фото показана схема підключення однофазного лічильника

Особливості

На думку фахівців, однофазний лічильник має такі переваги:

• Невеликі габаритні розміри, які дозволяють виконувати монтаж обладнання безпосередньо в маленькі щитові шафи на дин-рейку.
• Цей тип приладу видає найкращі точні показники. В основному цей момент повністю залежить від мікроконтролера. Слід звернути увагу, що у випадку з індукційним лічильником для цього застосовують механічний елемент і алюмінієвий диск.
• Також необхідно згадати про те, що статичний варіант однофазного лічильника не має елементом, що обертається, звичайно якщо порівнювати його з магнітним однофазним лічильником, що створює магнітне поле.
• Контролер цього типу може бути, як однотарифним, так і двухтарифні, і навіть трехтаріфний. Дана властивість дозволяє використовувати пристрій обліку електричної енергії навіть на виробництві.

Види і пристрій

Для того щоб не помилитися з вибором пристрою обліку електричної енергії, необхідно пам'ятати про основні моменти, які і розрізняють всі лічильники між собою:

• Період експлуатації пристрою;
• Тарифікація приладу обліку електроенергії;
• Клас точності даного типу обладнання.

Також потрібно відзначити, що всі однофазні лічильники підрахунку електроенергії бувають трьох основних видів:

Індукційний однофазний лічильник на фото

Магніти однофазний лічильник на фотографії

Схема підключення

Однофазний лічильник вважається самим елементарним типом приладів обліку електричної енергії. При цьому варто відзначити, що якщо у випадку з трифазним «побратимом» існує величезна кількість принципових схем підключення, то у випадку з однофазним пристроєм вона всього лише одна. Єдине, що може трохи змінити схематичне введення однофазного приладу обліку електроенергії, так це тип установки.

Отже, при необхідності підключення однофазного електричного лічильника користуються наступною схемою:

На зображенні схема підключення лічильника електроенергії однофазного

При цьому необхідно пам'ятати ряд основних моментів:

• У стандартному електричному лічильники існує кілька контактів, кожен з них відповідає за певну підводку. Якщо розглядати всі дроти по порядку, то можна побачити, що вони розташовується в такий спосіб:

1. фаза,
2. навантаження, провід «0»,
3. провід виходу на «0» безпосередньо в приміщення.

• Звернути увагу слід і на гвинт, тому як він має не останню роль при встановленні обладнання даного типу.

Те ж саме стосується і двотарифного однофазного лічильника. Схема його підключення нічим не відрізняється від стандартного її виконання.

На знімку показана схема підключення двотарифного однофазного лічильника

У тому випадку, якщо установка буде проводитися безпосередньо на стовпі, то варто використовувати схему, яка буде враховувати пряме врізання в мережу з напругою 220В або 380В. Не слід забувати, що при підключенні однофазного приладу обліку потрібно слідувати техніці безпеки. Що стосується схеми, то відповідно до нормативів її наносять на внутрішню сторону кришки лічильника. Ознайомитися з оглядом інфрачервоних обігрівачів з терморегулятором для дачі можна тут.

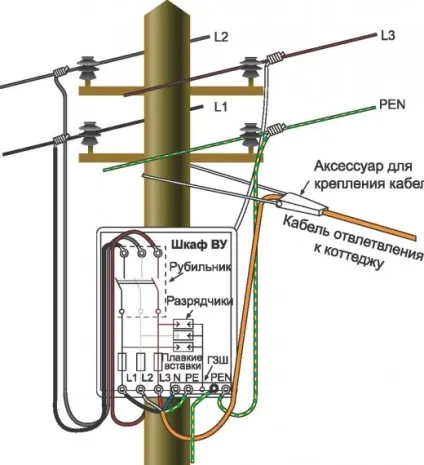

Схема підключення однофазного електронного лічильника на стовпі на зображенні

Отже, тепер варто приступати до безпосередньої установки обладнання.

підключення

При підключенні однофазного лічильника необхідно виконати наступні маніпуляції:

• Перевірити лічильник на цілісність і відсутність пошкоджень.
• Потім варто придбати дин-рейку, якщо така не є в наявності.
• Після перевіряють дроти і виконують їх підводку: все відповідно до кольору. Але не слід забувати про заземлення.
• Перед установкою однофазного лічильника необхідно буде провести монтаж автомата, який буде виступати в якості захисного пристрою. Він оберігатиме квартиру від перепадів напруги.

На схемі показано, як слід підключати в щитку однофазний лічильник

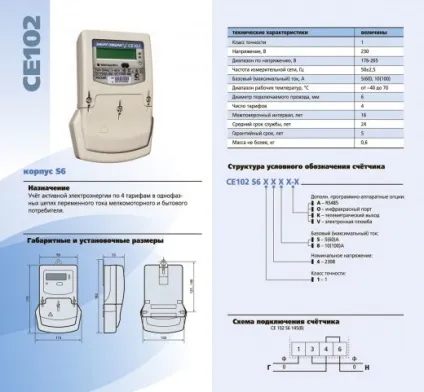

Сьогодні існує широке різноманіття однофазних лічильників обліку електроенергії. Розроблено величезний модельний ряд, що розрізняє пристрої за типом і зовнішнім виглядом:

• однофазний Меркурій 201 - для підключення пристрою необхідно ознайомитися зі схематичним виконанням, яке нанесено на кришку приладу.

На фото показана схема підключення лічильника однофазного Меркурій 201

На фото однофазний багатотарифний лічильник Нева МТ1 з пультом

Увага! Цей контролер Нева МТ1 ні в якому разі не можна підключати до трансформатора напруги. Цей момент прописаний в супутньої документації та може призвести до великих проблем з побутовими приладами.

На схемі показано підключення однофазного лічильника через трансформатор струму

Головне, що повинен пам'ятати господар квартири йди будинку при підключенні однофазного лічильника - це те, що пристрій потребує додаткових захисних автоматах. Причому тут більше нужду відчувають побутові прилади, які можуть постраждати від різкого стрибка напруги.
