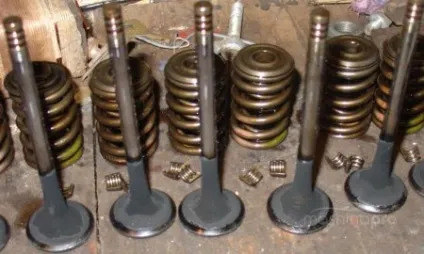

Трохи про пристрій ГРМ ЯМЗ 238

Перед здійсненням регулювання клапанів на турбодізеле ЯМЗ 238 варто ознайомитися з верхньоклапанного компонуванням ГРМ. Схема передбачає:

• нижнє розміщення распредвала в розвалі блоку;
• непрямий зв'язок між клапаном і розподілвалом через систему роликовий штовхач-штанга-коромисло;
• наявність подналадочного пристрої передавального важеля.

Необхідність в проведенні регулювання клапанного механізму і суть підготовки

Деталі двигуна ЯМЗ 238, як і вузли будь-яких інших двигунів, піддаються нагріванню і, як наслідок, пружного розширення. Операція проводиться з метою забезпечити в розігрітому робочому стані щільне прилягання клапана до сідла.

В процесі експлуатації варто приймати увагу, що:

• збільшений тепловий зазор приводить до погіршення роботи камери згоряння, скорочуючи ресурс виконавчих органів ГРМ;
• малий зазор не забезпечує герметичного з'єднання між клапаном і сідлом ГБЦ, що веде не тільки до погіршення показників мотора, але і призводить до прогару.

Початкове завдання підготовчого процесу - виключення подачі палива. Знеструмити ТНВД можна поворотом скоби куліси, розташованої в корпусі регулятора частоти обертання, вниз.

У ранг заходів підготовчого плану також включені:

• охолодження двигуна до температури 20-30 градусів;
• демонтаж клапанної кришки;
• перевірка зусилля затяжки осей коромисел ГРМ (заводом-виготовлювачем наказаний діапазон 120-150 Нм).

Перевірка дійсних величин «теплових компенсаторів»

Виробник турбодизеля обумовлює, для ЯМЗ 238 регулювання клапанів необхідна лише в разі вильоту виміряного значення за встановлені межі: 0,25-0,30 мм. Точний вимір зазорів обох клапанів одного циліндра можна здійснити тільки в такті стиснення:

• сфокусувати увагу на першому циліндрі;
• провернути колінвал за годинниковою стрілкою (погляд на вентилятор, з боку передка автомобіля) до моменту закриття впускного клапана (завершення такту всмоктування) - його торець, що контактує з носком коромисла, повинен піднятися у верхню максимальну точку;
• обертати коленвал ще на 1/3 обороту (120 градусів), дотримуючись колишній напрям повороту.

Ідентифікування номера циліндра виробляється так:

• орієнтувати погляд на вентилятор двигуна (на передок автомобіля);
• лівий ближній циліндр - перший;
• правий ближній циліндр - п'ятий;
• подальша нумерація ведеться послідовно (крайній лівий - четвертий, крайній правий - восьмий).

Провертати коленвал можна двома способами:

• спереду: за кріплення шківа відповідним накидним ключем;
• ззаду: спеціальним комірчиком - за маховик.

Визначення величини зазору проводиться по товщині щупа, що розміщується між торцем клапана і припливом коромисла. Не підлягають корекції клапана в разі, якщо щуп 0,25 проходить вільно, а 0,30 - з відчутним натягом.

При огляді і регулюванню клапанів на двигуні ЯМЗ 238 передають важелі (коромисла) рекомендується притиснути:

• на правій ГБЦ (1-4 циліндри) важелі випускних елементів - до торця осі; впускних деталей - до наполегливої ​​шайбі;
• на лівій ГБЦ (5-8 циліндри) - навпаки.

Як проводиться регулювання клапанів на моторі ЯМЗ 238: основні прийоми

При отриманні некоректного значення досліджуваної величини слід виконати наступні дії:

• послабити гайку регулювального гвинта, розташовану на протилежному кінці коромисла;
• вставити щуп відповідної товщини між торцем «запірного елемента» камери згоряння і важелем;
• обертати гвинт викруткою до моменту встановлення прийнятного значення «теплового компенсатора»;
• запобігаючи поворот гвинта, затиснути гайку;
• упевниться в номінальному значенні зазору, при необхідності повторити спектр заходів.

До відома. При перевірці відстаней після обертання коленвала вже отрегулированного двигуна допускається коливання в межах 0,20-0,35 мм, викликане неточностями деталей ГРМ.

На остаточному етапі необхідно:

• пустити мотор і діагностувати характер його роботи на предмет відсутності стукотів;
• перевірити стан прокладок;
• поставити кришки ГБЦ.

Дзвінкі стуки в процесі роботи мотора - привід ще раз перевірити і налаштувати ГРМ.

Перекривши подачу палива, демонтувавши клапанну кришку і перевіривши затяжку осей коромисел ГРМ, приступають до регулювання випускного і впускного клапанів ЯМЗ 238 згідно встановленого діапазону (0,25-0,3 мм):
