Всім доброго часу доби. Сьогодні ми з вами розберемо, як же правильно підключати світлодіодну стрічку (або як її ще називають LED-стрічку). Як відрізати необхідну довжину стрічки. Як підібрати необхідний блок живлення і багато іншого, від моменту покупки необхідних матеріалів, до моменту, коли ми натиснемо кнопку і будемо радіти неймовірному красивому світу.
В основному світлодіодну стрічку вибирають за трьома парамент:
Найважливішим параметром світлодіодної стрічки є її яскравість. Від неї сильно залежить ціна стрічки. Наприклад, стрічка одного типу 3528 60 діодів / метр Класу LUX і Економ відрізняється ціною приблизно в 3 рази. Поясню: діод 3528 Економ видає 3-4 Лм, а діод 3528 LUX - 8-9 Лм.
Таким чином, стрічка економ 3528-60LED споживає 4.8Вт / метр, світить 180лм / метр, а стрічка LUX 3528-60LED споживає теж 4.8Вт / метр, а видає світловий потік - 480Лм / метр.
Потрібно пам'ятати, що за свої гроші ми купуємо не стрічку, а світло, який вона видає. Адже наше завдання що-небудь підсвітити? Рациональней, навіть, купити стрічку 3528- 60діодов LUX з яскравістю 480Лм / м, ніж 3528- 120діодов Економ з яскравістю 360-480Лм / м.

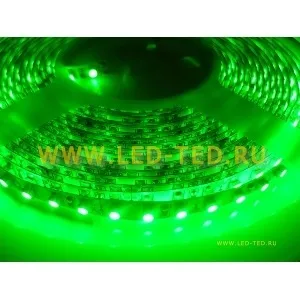

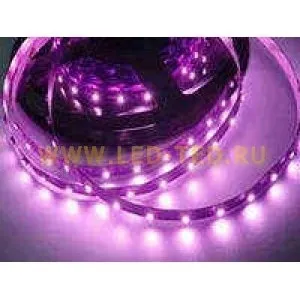

Колір вибирається виходячи з особистих переваг і основної ідеї інтер'єру. Тут, як то кажуть, є простір для вибору, колір може бути абсолютно будь-який: білий, зелений, червоний, синій, жовтий, фіолетовий і багато інших.
Для тих, хто не може вирішити, що ж краще підійде, існує багатобарвна RGB-стрічка. Колір цієї стрічки можна змінювати на абсолютно будь-який за допомогою спеціального контролера. Без уваги не залишилися і інфрачервоні світлодіодні стрічки, а також ультрафіолетові. З їх допомогою можна створити неймовірну атмосферу в темних приміщеннях.
Третій параметр - влагозащищенность.
Світлодіодні стрічки мають широкий спектр застосування і монтаж може проводитися, як усередині приміщень, так і зовні. Більш того, характеристики світлодіодних стрічок дозволяють застосовувати їх і в більш екстремальних умовах, наприклад, підсвічування днища автомобіля. Інший раз ентузіасти підсвічують сноуборди, ролики та велосипеди. У багатьох випадках стрічка розташовується в місцях, куди падає потрапляння вологи або навіть повного занурення в воду. А так як світлодіодна стрічка - предмет електричний, то її необхідно від води вберегти.
Якісь же бувають стрічки за ступенем захисту від вологи.- IP20, IP33 LED- стрічка виконана з гнучкої стрічки з напаянимі на неї яскравих світлодіодів. Використовуються для декоративного підсвічування або основного освітлення всередині сухих приміщень та інших місць недоступних для пилу і вологи.
- IP65 Зовнішня поверхня LED-стрічки залита силіконом. Світлодіоди захищені від дрібних бризок, пилу і підвищеної вологості. Область застосування дозволяє розташовувати дану стрічку на тих ділянках де на стрічку може потрапити вода в невеликих кількостях.
- IP67, IP68 Стрічка повністю залита силіконом з усіх боків. Стрічка спроектована з урахуванням можливого повного занурення в воду. Працює навіть під невеликим тиском і на глибині до декількох метрів.
Підбір блоку живлення
Світлодіодна стрічка працює від постійного струму 12V або 24V, а у нас led-ted є і на 36V. У нашій з вами мережі тече струм 220V та ще й змінний. Це означає, що якщо ми підключимо LED-стрічку безпосередньо в розетку, то вона благополучно згорить.
Щоб уникнути подібних казусів, після того, як Ви купили светодоідную стрічку на ризькому ін. Д.58, офіс 209, а так-же для стабільної та надійної роботи стрічки використовується блок живлення.
Блок живлення перетворює змінний струм 220V в постійний 12V, або 24V.
З основних характеристик блоків живлення варто виділити його максимальну потужність навантаження і також, як у стрічки - ступінь вологозахищеністю. З захистом ми вже з вами розібралися, давайте ж подивимося, як правильно вибрати потужність блоку живлення виходячи з того, яку стрічку і скільки ми вибрали для наших потреб.
Кожен метр стрічки споживає певну потужність (ват). Ця величина вказана на упаковці при покупці. Бувають стрічки зі споживанням 4.8 Ватт на метр, 9.6Вт / м, 14.4Вт / м, 19.2Вт / м, 28.8Вт / м, 32Вт / м. Кожен наступний метр дає додаткове споживання, тобто якщо у нас 5 метрів світлодіодної стрічки з споживання 9.6 Ватт на метр, то загальна потужність споживання дорівнює 5 х 9.6 = 48Ватт. Відповідно, 25 метрів стрічки зі споживанням потужності 14.4Вт / м, 25 х 14.4 = 360Вт.
. Підключати послідовно більше 5 метрів не можна - буде втрата яскравості і перегрів стрічки! Підключайте стрічки паралельно!
Таким чином, необхідно розрахувати всі відрізки стрічки які ми будемо використовувати для майбутньої підсвічування, врахувати споживану потужність всіх видів стрічки і все скласти, визначивши всю потужність споживання.
Блок живлення вибирається виходячи з тих значень, які ми отримали під час підрахунку всіх споживачів (всі відрізки стрічки) за такими правилами. До розрахованої потужності всіх споживачів додається 20%. І вибирається найближчий по потужності (в більшу сторону) блок живлення.
Приклад. Припустимо у нас 18 метрів стрічки з споживаної потужністю 9.6 Вт / м.Множимо 18м на 9.6Вт, отримуємо 18х9.6 = 172.8Вт. Додаємо 20% (34.56Вт) 172.8 + 34.56 = 207.36Вт Блоки живлення існують і на 100Вт і на 150Вт, 200Вт, 250Вт, 350Вт і багато інших ... Найближчі до отриманого нами значенням - це 200Вт і 250Вт, але ми вибираємо той, що більше отриманого нами значення, тобто 250Вт.
. Підключати послідовно більше 5 метрів не можна - буде втрата яскравості і перегрів стрічки! Підключайте стрічки паралельно!
Підключення світлодіодної стрічки.
Підключення світлодіодної стрічки, один з найважливіших етапів. Якщо ви не володієте базовими навичками електрики, то раджу перечитати статтю led-ted двічі.
Світлодіодну стрічку можна різати звичайними ножицями на відрізки. Відміряйте на стрічці необхідну довжину, знайдіть найближчу позначку, де можна різати стрічку і сміливо відріжте зайве.
Першим підключеним приладом після того, як ми встромили вилку в розетку, у нас є блок живлення. Блок живлення може підключатися за допомогою клем або проводів.
При підключенні за допомогою клем, проводу від вилки потрібно затиснути на клемах подачі струму на блоці живлення. Стандартно вони позначаються латинськими буквами «L» - фаза і «N» - нуль. Полярність тут особливої ролі не грає, тому будь-який провід підключаємо до однієї клеми, а другий провід до другої клеми.
На деяких видах блоків, наприклад герметичних, з двох сторін стирчить по два дроти і немає ні клем ні отворів для штекерів. Струму в таких блоках подається на коричневий і блакитний дроти, дроти від штекера можна припаяти до цих проводах або ж поєднати з допомогою спеціальних клем.
Тепер можна підключити стрічку до блоку живлення, який на виході видає постійний струм необхідного нам напруги.
Якщо на виході ми бачимо дроти, то червоний це плюсової провід, а чорний - мінусовій. До стрічці підключаємо плюс до плюса, мінус до мінуса, інакше стрічка не буде працювати.
Приєднувати дроти до стрічки можна методом пайки або за допомогою спеціальних з'єднувальних конекторів.
Далі ми розглянемо підключення RGB багатобарвних стрічок, а також установку стрічок в профіль.
Крім одноколірних стрічок, існують також і багатобарвні стрічки або RGB-стрічки (від англійського Red Green Blue). Колір цих стрічок можна міняти на будь-який з допомогою спеціальних контролерів. Принцип роботи цієї стрічки заснований на додаванні колірного спектра.
Світлодіоди в цій стрічці містять три кристала, кожен їх яких відповідає за свій колір - Червоний, Синій і Зелений. Різні кольори виходять, коли кожен з кристалів світить з певною інтенсивністю. Наприклад, якщо горить червоний і синій кристал, то виходить фіолетовий колір. Синій з зеленим дадуть вже бірюзовий і т.д.
Зовні багатобарвні RGB -стрічка не сильно відрізняються від одноколірних, але все ж відмінності є. Стрічки мають 4 контакти, або 4 контактних дроти для підключення замість двох. Провід мають відповідну забарвлення Червоний, Зелений, Синій, і Чорний (плюсової провід «+»). Доріжки ж на такий стрічці мають позначення «R», «G», «B», «12V +».
Для підключення RGB-стрічки, крім блоку живлення, буде потрібно спеціальний контролер, який дозволяє керувати кольорами стрічки.
Контролер вибирається виходячи з переваг комфорту управління, а також потужності, яку може пропустити через себе контролер, вона не повинна перевищувати сумарної споживаної потужності всіх підключених до нього стрічок. Є контролери настінні сенсорні, з дистанційним управлінням, або кнопкові мініатюрні з однієї - трьома кнопками. Схема підключення виглядає наступним чином:
Після блоку живлення, в одного ланцюга мережі елементів, йде контролер. Контакти контролера є - плюс «+» і мінус «-», для того, що б живити контроллер, і 4 клеми, для підключення багатобарвної RGB-стрічки, вони промарковані RGBV +.
Підключивши блок живлення до контролера, і дроти RGB-стрічки до відповідних клем контролера, можна підключати блок живлення до мережі. Залежно від того який контролер використовується, перемикання квітів здійснюється за допомогою дистанційного пульта, або на самому контролері.
