Монтаж сип кабелю від стовпа до будинку

Підключення до електричної мережі приватних будинків найчастіше проводиться за допомогою кабелів СІП (самонесучий ізольований провід).

Це спеціалізований кабель, придатний тільки для зовнішньої мережі (в його складі алюмінієві жили). Кабель підключається через повітряний відгалуження від лінії електропередачі.

переваги СІП

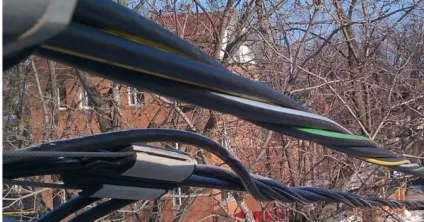

Кабель типу СІП включає в себе кілька жив, об'єднаних шляхом скручування в єдину структуру. Вся поверхня цього джгута покрита ізоляцією, в якості якої використовується зшитий або термопластичний поліетилен.

Технічні можливості СИП дозволяють домогтися кращих технічних показників в порівнянні з проводами старого типу (A або AC). У застарілих кабелях не використовувалася ізоляційний шар, а кожна жила встановлювалася окремо, при цьому були задіяні виділені ізолятори, розташовані на траверсах. У СІП пристрій значно простіше, так як попередньо натягнутий лебідкою джгут просто зафіксований на опорі.

СИП можна встановлювати навіть на стінах, що було неможливо з проводами старого типу. Особливо важлива така особливість в умовах міста, так як з'являється можливість використовувати короткі опори і монтувати кабель біля ліній слабкого струму.

СИП дозволяє домогтися економії матеріально-технічних ресурсів. Наприклад, для такого кабелю не потрібні широкі лісові просіки під лінії електропередачі, як у випадку з проводами старого зразка. До того ж СІП відрізняються надійністю: такі дроти в меншій мірі схильні до обривів і перехлестам, а значить, і коротких замикань. Та й сама структура СІП міцніше: розірвати чотири щільно скручені жили непросто.

СІП має стійкість до впливу вологи, низьких температур і температурних перепадів. Якщо на звичайній проводці взимку неминуче утвориться льодова кірка (наслідком чого стають обриви ліній), то провода СИП захищені ізоляційним шаром, що виключає заледеніння матеріалу.

Єдиний виняток зі сказаного - двожильна модифікація СИП-1, у якій несуча жила не покриті ізоляцією. В інших кабелях несучі жили знаходяться або всередині джгута (СІП-4), або заізольовані.

Слід сказати, що СИП став технічним стандартом: все енергозбутові організації вимагають застосовувати саме цей тип кабелю для організації нових підключень.

Одна з мотивацій збувальників: СИП дозволяє уникнути несанкціонованих підключень (попросту кажучи - крадіжки електрики), що нескладно організувати у випадку з неізольованою проводкою.

До того ж завдяки спеціальним пристосуванням можна облаштовувати відводи від основного кабелю, що не відключаючи при цьому електроенергію. Така можливість забезпечується наявністю ізоляційного шару. Отже, ще одна перевага СІП - безпека експлуатації.

Ну і, нарешті, ще одна перевага СІП - найменші серед конкурентів втрати при транспортуванні енергії на великі відстані. Досягається це низьким реактивним опором (у кабелів старого типу цей показник втричі вищий).

Підбір перерізу і марки

Вибираючи марку СИП, слід брати до уваги такі фактори:

призначення повітряної лінії;
експлуатаційні умови, місце розташування прокладки, вимоги до безпеки;
потрібну кількість фаз;
загальна передбачувана потужність.

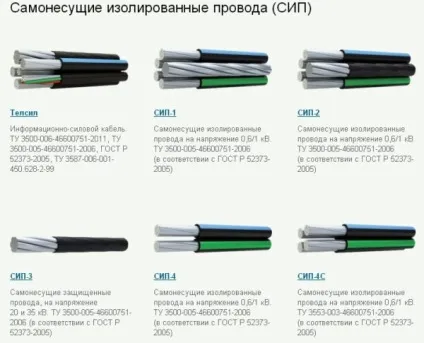

Особливості конструкції різних марок СІП:

СИП-1: оголений сердечник зі сталі на нульовий несучої жили;
СИП-2: ізоляційним матеріалом покритий нуль несучої жили;
СИП-3: кожна жила має армований сердечник, укладений в ізоляційний шар;
СИП-4: жили ізольовані, але сердечники не використовуються;
СИП-5: відсутні сердечники, а в якості ізоляції використовується світлостабілізована поліетилен. Кабель має маркування «НГ», що вказує на його негорючість. СИП-5 можна використовувати навіть всередині будівель, хоча в більшій мірі цей СИП, як і будь-який інший, призначений для зовнішніх ліній.

Легше за все підібрати переріз СІП. Справа в тому, що мінімальне поперечний переріз такого кабелю не може бути менше 16 квадратних міліметрів. Цього з лишком вистачить для забезпечення електрикою середнього за розміром приватного будинку.

Якщо ж потрібно ввести кабель в великий приватний будинок або багатоквартирне будівлю, для розрахунку необхідного перетину доведеться скористатися спеціальними довідковими таблицями.

Найбільш поширений СІП - двожильний (нуль і фаза) або чотирьохжильний (дві додаткові фази). Дуже рідко застосовуються кабелі з п'ятьма жилами і додатковим оберігає провідником PE.

Введення електроенергії в будівлю

Як вже говорилося вище, прокладка ввідного кабелю - прерогатива працівників енергозбутової організації.

Підключення будинку до лінії електропередачі можна здійснити трьома способами:

Повітряна лінія від стовпа до будинку. Застосовуються алюмінієві дроти без ізоляції. Спосіб небезпечний, його в останні роки намагаються не використовувати.
Введення від повітряної лінії за допомогою СІП. Завдяки надійності лінії і безпеки експлуатації такої спосіб доставки електрики вважається пріоритетним.
Броньований підземний кабель. Спосіб вважається найбезпечнішим (особливо для дерев'яних будівель), однак його недолік в дорожнечі. Застосовується рідко.

Незважаючи на описані вище переваги СИП, існує чимало противників цієї технології, коли мова йде про житлових будівлях (навіть якщо це будинки з цегли або каменю). Багато фахівців вважають ізоляційний шар СІП недостатньо надійним для житлових будівель.

Щоб запобігти небажаним наслідкам у разі розриву ізоляції, кабелі повинні стояти на певній відстані від будівельних конструкцій.

Справа в тому, що повітряні лінії захищені від коротких замикань автоматичним пристроєм, що працює в умовах великих струмів, і відключення в разі потреби відбувається з деякою затримкою. Навіть за невеликий відрізок часу виникла електрична дуга може запалити будівельні конструкції, особливо якщо ті дерев'яні.

Проте, велика частина фахівців віддає перевагу СІП. Численні переваги цього різновиду кабелю зводять нанівець недоліки, тим більше що безпеку можна забезпечити за допомогою спеціальної товстостінної металевої труби, в який вкладається кабель.

Труба дозволяє нейтралізувати вплив електричної дуги. Рекомендується звертати пильну увагу на вхідний і вихідний отвори труби: вони повинні покриватися гофрованим матеріалом, щоб запобігти перетирання дроти об метал.

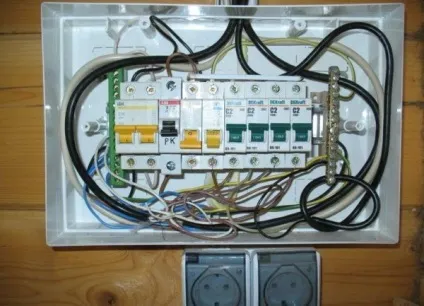

Один із способів організації введення - перехід від алюмінієвих жив СІП на внутрішній кабель, який використовується для розведення по будівлі. Основна вимога до такого кабелю - вогнестійкість. Крім того, ділянка до щита потрібно додатково захистити автоматом-вимикачем. Автоматичний пристрій тим більше необхідно, якщо застосовуються дроти без ізоляції, приєднані до відрізка кабелю.

Зверніть увагу! Номінал автомата повинен на одне значення перевищувати значення вступного щитка.

Підключення від стовпа

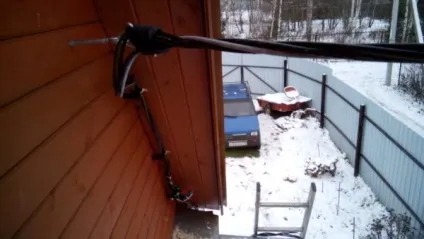

Далі розглянемо способи проведення кабелю від стовпа до домашньої електромережі. Найменш фінансово затратний варіант - підводка електрики по повітрю. За вимогами технічного регламенту, висота, на якій кабель вводиться в будівлю, не повинна бути нижче 2 метрів 75 сантиметрів.

Якщо ця норма здійсненна, на стіну монтується УЗО (пристрій захисного відключення). До УЗО підводиться кабель від стовпа.

Якщо зазначену вище висоту забезпечити неможливо, встановлюється стійка, зроблена з металевої труби. Стійка може бути прямий або у вигляді «гусака» (вигнута). Для кожного з відводів передбачені свої методи фіксації на стіні.

Дистанція від стовпа до точки введення не може бути менше 10 метрів. Однак якщо ця відстань перевищує 11 метрів, знадобиться додаткова опора. При цьому відстань від опори до лінії електропередачі повинна бути не більше 15 метрів.

Для лінії довжиною до 10 метрів застосовують мідний дріт з 4-міліметровим перетином. Якщо відстань між 10 і 15 метрами, знадобиться 6-міліметрове розтин. Для алюмінієвих проводів СІП діаметр повинен становити не менше 16 міліметрів.

Порада! Якщо використовується звичайний СІП, а не вогнестійкий, рекомендується вибрати мідний кабель марки ВВГнг.

Ціни на мідні дроти набагато вище в порівнянні з алюмінієвими. Зазвичай в цілях економії від стовпа до будинку підводять алюмінієві дроти.

Процедура підводки може здійснюватися двома способами. Перший варіант передбачає натяжку троса або несучого проводу, до якого потім кріпиться струмопровідний кабель. Фіксується кабель за допомогою хомутів.

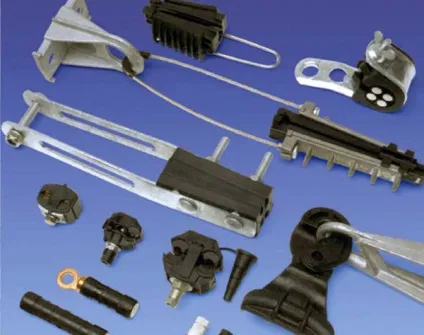

Порада! Якщо СІП планується прокласти по стіні, знадобляться затискачі (SA50, SFW50), оскільки мінімально дозволену відстань від кабелю до стіни - 6 сантиметрів.

У другому випадку додаткові опори і кріплення не використовуються. Захисні функції покладаються на ізолятори з фарфору, скла або полімерів, на спеціальну арматуру.

Завдяки запасу міцності арматура забезпечує надійний захист кабелю в разі аварій. При потужних впливах механічного характеру може відбутися руйнування арматури, але кабель при цьому збереже цілісність і продовжить виконувати свою функцію - транспортування електрики.

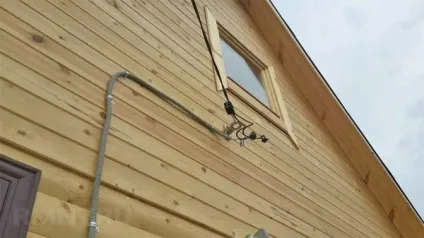

Від ділянки входу в будівлю і до електрощита кабель з міркувань безпеки у своєму розпорядженні в металевій трубі.

Порада! Перед введенням в будинок рекомендується зігнути кабель донизу - це дозволить уникнути проникнення води через захисну трубу. Причому зробити це бажано незалежно від наявності ущільнювача, так як він все одно з часом розсохнеться і втратить свою функціональність. Така проста міра дозволить знизити ризик короткого замикання в майбутньому.

Головний мінус повітряного способу підведення складається в її відкритому розташуванні, що пов'язане з ризиком пошкодження. Нависають дроти створюють складнощі з під'їздом великогабаритного автотранспорту.

висновок

Хто б не виконував електромонтажні роботи по введенню СІП кабелю в будівлю, процес повинен бути узгоджений з енергопостачальною організацією.

У кожній місцевості можуть бути відмінні від інших технічні вимоги (місце установки лічильника, цілісний відрізок СІП або можливість з'єднання через кабель і т. П.).

Якщо підводка виконана технічно грамотно, вступний кабель буде безпечний і прослужить протягом багатьох років.
