Загальні вимоги до монтажу.

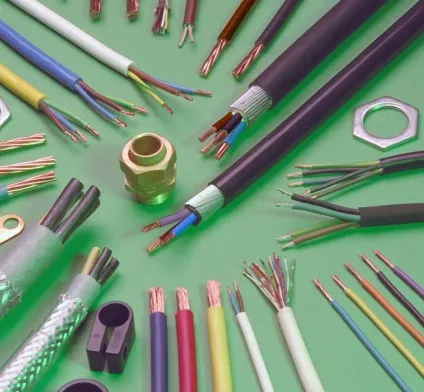

Контрольні кабелі застосовуються у вторинних ланцюгах вимірювання, сигналізації, захисту та автоматики і призначені для з'єднання окремих ділянок цих ланцюгів, розташованих в різних частинах цих пристроїв і приміщень.
Контрольні кабелі випускаються на напругу 660 В змінного струму частотою до 100 Гц або на 1000 В постійного струму з мідними або алюмінієвими жилами від 4 до 61. Марки контрольних кабелів і області їх переважного застосування вказані в табл. 5.
Розшифровка позначень букв марок кабелю наступна: перша буква К - контрольний кабель; друга буква - матеріал ізоляції жили; В - вініл, Р - гума, П і Пс - поліетилен і самозатухаючий поліетилен; третя буква - матеріал оболонки: С - свинець, В - полівінілхлоридний пластикат, Н - негорюча гума, Ст - сталева гофрована; четверта і п'ята літери - наявність захисних покривів: Г - гола (без покривів), Б - броньовані двома сталевими стрічками, К - броньовані круглими дротами, БГ - броньовані двома сталевими оцинкованими стрічками, ББГ - броньовані однієї сталевої оцинкованої стрічкою. Шв - Зовнішній покрив: випрессованного полівінілхлоридний шланг поверх броні або сталевий гофрованої оболонки, ГЕ - загальний екран під оболонкою з мідної або алюмінієвої фольги; I кабелі з алюмінієвими жилами мають на початку маркування букву А (для спрощення таблиці дана в дужках), без букви (А) - мідні.
При монтажі контрольних кабелів рекомендується проводити їх попередню заготовку в МЕЗ на спеціальних технологічних лініях.
Таблиця 5. Марки контрольних кабелів і області їх переважного застосування
Переважні області застосування
КРСБГ (А) КРВБГ (А) КРНБГ (А) КВВБГ (А) КПВБГ (А) КПсВБГ
У приміщеннях, каналах, тунелях, якщо кабель не піддається значним розтягуючих зусиллям
(А) КРВБГц (А) КРНБГц (А) КВВБГц (А) КПсВБГц (А) КРВБбГ (А) КРНБбГ (А) КВВБбГ (А) КПВБбГ (А) КПсВБбГ
У пожежонебезпечних приміщеннях, каналах, тунелях, якщо кабель не піддається значним розтягуючих зусиллям
(А) КРВБ (А) КРНБ (А) КВВБ (А) КПВБ (А) КПсВБ
У землі (траншеях), в умовах агресивного середовища і в місцях, що піддаються впливу блукаючих струмів, якщо кабель не піддається значним розтягуючих зусиллям
Перед прокладкою визначається можливість прокладки кабелю з розібраними кінцями, а потім вимірюється довжина траси контрольного кабелю, по довжині якої кабель відрізають і потім обробляють його кінці і намотують на спеціальні інвентарні барабани, які потім відправляють на місце монтажу.
У монтажній зоні прокладка контрольних кабелів здійснюється з інвентарних або безпосередньо з кабельних барабанів заводського виготовлення. Контрольні кабелі з виявленими зовнішніми ушкодженнями на оболонці (вм'ятинами, тріщинами і т. Д.) В монтаж не допускаються.
При прокладанні контрольних кабелів необхідно уникати їх зрощування, так як з'єднання (муфта) контрольних кабелів допускається тільки у випадках, коли протяжність траси більше будівельної довжини кабелю. Будівельна довжина контрольного кабелю повинна бути не менше 100 м. Прокладка контрольних кабелів здійснюється в траншеї, блоках і сталевих трубах, на кабельних конструкціях, лотках і в коробах.
Прокладка контрольних кабелів повинна здійснюватися так, щоб в процесі подальшої його експлуатації було виключено виникнення небезпечних механічних напружень і пошкоджень. Так, для прокладки в землі (в траншеї) кабелі укладають з запасом по довжині 1-2% (змійкою); кабелі, що прокладаються по конструкціях вертикально, закріплюють таким чином, щоб оболонка не деформувалася від власної маси кабелю; кабелі, що прокладаються по горизонтальних конструкцій, жорстко закріплюють в кінцевих точках, місцях вигину і у з'єднувальних муфт на відстані не більше 0,5 м по обидва боки від них. У місцях кріплення кабелю, що має незахищену оболонку, необхідно її оберігати від механічних пошкоджень за допомогою еластичних прокладок.
У разі прокладання кабелів строго повинні бути дотримані радіуси внутрішньої кривої вигину кабелів. Кратність по відношенню до їх зовнішньому діаметру приведена нижче.
Кабелі контрольні з паперовою просоченою ізоляцією в свинцевій оболонці:
броньовані 15
неброньовані 10
Кабелі контрольні з гумовою або пластмасовою ізоляцією в свинцевій оболонці:
броньовані 12
неброньовані 10
Кабелі в полівінілхлоридної або гумовій оболонці, броньовані сталевий профилированной стрічкою 7
Прокладати кабелі в приміщеннях на лотках і в каналах можна тільки без зовнішнього пального покриву, з негорючою оболонкою та ізоляцією. Зовнішній горючий покрив з кабелю, що заходить в приміщення з траншеї, віддаляється на ділянці всієї траси всередині приміщення до самого місця виходу з нього врівень, з закладенням труби або отвору.
Прокладку, перенесення і розмотування контрольного кабелю можна виробляти при плюсовій температурі повітря. При необхідності прокладки кабелю при температурах нижче 0 ° С необхідно керуватися рекомендаціями § 4. Всі кабельні металоконструкції, на яких покладені кабелі, повинні бути заземлені, а металеві оболонки контрольних кабелів - з обох кінців.
Герметизація зовнішніх вводів контрольних кабелів в спорудженні виконується шляхом ущільнення кабелю на кінцях труб Джутовий шнур, що обмазали водонепроникною глиною на глибину не менше 300 мм з кожного кінця. При прокладанні контрольних кабелів через бетонні або кам'яні стіни їх виконують в сталевих або ізоляційних трубках або через отвори, обрамлені сталевими коробами.
Оконцевание жив контрольного кабелю проводиться відповідно до рекомендацій § 3 і 4; монтаж кінцевих заправлень контрольних кабелів розглянуто нижче. Для з'єднання контрольних кабелів застосовуються ПВХ, епоксидні, свинцеві і гумові муфти. Крім того, розроблено технологію і широко впроваджується монтаж муфт із застосуванням самосклеівающіхся стрічок і термоусаживающихся трубок. Технологія монтажу з'єднувальних муфт контрольних кабелів не розглядається в цій роботі і приведена в [3].
Прокладка контрольних кабелів в траншеях (в землі).
Контрольні кабелі в землі прокладаються в траншеях, викопаних за допомогою спеціальних засобів для виконання земляних робіт (екскаваторів, бульдозерів з ковшами і т. Д.) Або вручну на глибину 0,7 м, причому глибина траншеї повинна бути 0,8 м від планувальної позначки , а ширина визначається кількістю кабелів в траншеї. На дно готової траншеї роблять підсипку 0,1 м з м'якого грунту без каменів і сміття. Після прокладки кабелю в траншеї підсипка м'яким грунтом поверх кабелю становить також 0,1 м. Потім вся траншея засипається землею. При прокладанні в траншеї кількох контрольних кабелів відстань між ними не нормується, а якщо в одній траншеї прокладаються спільно силові і контрольні кабелі, то відстань між ними (в просвіті) повинна бути не менше 100 мм.
Контрольні кабелі при проході з траншеї в будівлю повинні прокладатися в металевих трубах з внутрішнім діаметром не менше півтораразового зовнішнього діаметра кабелю і мати ухил у бік траншеї. Кінці труб повинні виступати зі стіни будівлі в траншею не менше ніж на 0,6 м; на зовнішній стіні в місці установки труб повинна бути накладена обмазочная гідроізоляція для запобігання від попадання води з траншеї в будівлю.
Зазвичай прокладка контрольних кабелів в траншеї проводиться по роликам, встановленим в траншеї через 5-8 м, за допомогою спеціальних лебідок, а при невеликій довжині контрольного кабелю вручну. На кабелі, який встановлений в кінці траси на барабані, закріплюють дротяний панчіх, до якого приєднаний трос лебідки, попередньо розкладений по роликам. Потім включають лебідку і, витягаючи трос по роликам, розкочують по ним кабель. Після розкочування від'єднують трос, а контрольний кабель перекладають з роликів на дно траншеї.
Прокладка контрольних кабелів по кабельних конструкціях в тунелях і каналах.
