Монтаж теплої підлоги під плитку (як керамічну, так і кахельну) - нескладне завдання, яка не вимагає специфічних знань. Щоб зробити це своїми руками без залучення фахівців в даній сфері, необхідно ретельно дотримуватися технології укладання всіх шарів в певній послідовності.

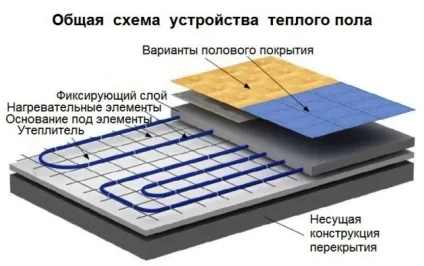

Правильна схеми монтажу теплої підлоги

Варіанти для установки системи

Укласти тепла підлога під керамічну плитку або інше покриття можна декількома способами:

кабельна система. Для влаштування такої конструкції відбувається укладання кабелю своїми руками. Він може бути одножильним, двожильним або надтонкою. Технологія укладання кабельного статі передбачає заливку стяжки значної товщини (в деяких випадках до 5-6 см). Це зменшує висоту приміщення, що може бути допустимо тільки на етапі установки чорнового підстави. Укладання кабельної системи вимагає певного досвіду і знань. В обов'язковому порядку необхідно провести розрахунок для ефективного устрою всієї конструкції. Суттєва перевага такої системи - низька вартість в порівнянні з іншими технологічними схемами;

Схема укладання кабельного електричного статі під плитку

нагрівальні мати. Даний варіант найчастіше використовується під керамічну плитку. Нагрівальні мати складаються з тонкої полімерної сітчастої основи, на яку покладений кабель за певною схемою. Для їх установки не потрібно заливати цементно-піщану стяжку значної товщини. Для укладання своїми руками матів досить застосувати звичайний плитковий клей. За допомогою тонкого шару розчину фіксуються елементи, після чого відбувається установка плитки;

Інструкція укладання електричних матів під плитку

плівковий підлогу. Складається з тонких елементів, які запаяні в поліетиленову плівку. Така конструкція запобігає контакт нагрівального механізму з вологою. Залежно від використаних матеріалів для виготовлення пластин, поділяють вуглецевий і біметалічний плівковий підлогу. Технологія укладання нагрівальних елементів під плитку своїми руками має на увазі застосування конструкцій виняткового першого типу. Вони не піддаються корозії і є ремонтоспособность;

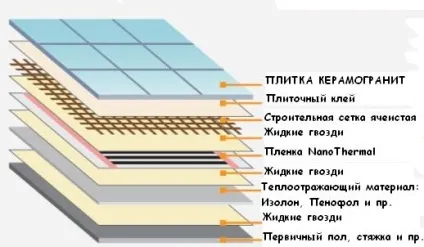

Правильне укладання плівкового теплої підлоги під кахельну плитку

водяне опалення. Укладання системи даного типу ідеально підійде для приміщень зі значною площею. Її монтаж вимагає спеціальних навичок, а нехтування рекомендацій фахівців веде до зниження ефективності роботи або до утворення серйозних дефектів. Воно складається з трубопроводів, по яких циркулює гаряча вода. Технологія пристрою теплої підлоги має на увазі заливку товстого шару цементно-піщаної стяжки, що значно зменшує висоту приміщення.

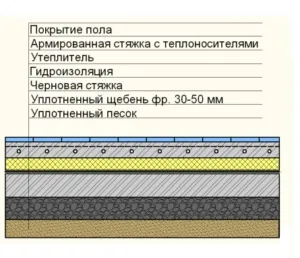

Укладання теплої водяної підлоги під плитку своїми руками

Підготовчі роботи

У більшості випадків електричний тепла підлога є найвигіднішим варіантом під плиткове покриття. Його установка проводиться без застосування спеціалізованого обладнання і не вимагає специфічних знань. Технологія монтажу своїми руками елементів у вигляді кабелю, матів або плівки має на увазі наявність наступних етапів робіт.

Монтаж електричної теплої підлоги під керамічну плитку

підготовка підстави

Схема укладання електричної теплої підлоги

Укладання обраних елементів відбувається після закінчення всіх чорнових робіт - штукатурки стін, стель, заливки стяжки і інших. Щоб укласти дані конструкції для пристрою теплої підлоги, необхідно ретельно очистити основу. Потрібно видалити пил, бруд, застігшій частки розчину після штукатурення поверхонь.

Для підготовки підстави своїми руками рекомендують використовувати шпатель або спеціальний розчинник, який усуне все зайве. Після цього поверхню підлоги потрібно зволожити водою і очистити за допомогою щітки або віника.

монтаж теплоізоляції

Укладання теплоізоляційного шару - вимушений захід, який дозволить підвищити ефективність всієї системи. Завдяки їй вдасться відбити потоки тепла і суттєво скоротити тепловтрати під час роботи нагрівальних елементів. В результаті вся енергія буде передаватися в приміщення, а не акумулюватися в бетонній основі перекриття.

Теплоізоляція теплої підлоги

Для пристрою теплоізоляційного шару своїми руками застосовується рулонний фольгований матеріал, товщина якого становить 3-4 мм. Його укладають на всю основу, запобігаючи утворенню щілин. Для цього використовується клейка стрічка, а смуги фіксуються за допомогою будівельного степлера.

У приватному будинку, де під підлогою знаходиться неопалювальний підвал або грунт, можна застосувати будь-який плитний ізолюючий матеріал. Часто використовують мінераловатні утеплювачі, екструдований пінополістирол, скловату та інші. Товщина ізолюючого шару повинна становити 5-10 см. Також разом з утеплювачем використовується відображає фольгований шар.

Підключення регулятора температури

Схема підключення датчика теплої підлоги

Перед монтажем основної конструкції необхідно здійснити установку регулятора температури, до якого підключають датчики. За допомогою даної системи можна провести контроль і задати певні параметри роботи теплої підлоги. Установка регулятора відбувається на стіні в зручному місці.

Висота від приладу до підлоги повинна становити як мінімум 30 см. Датчик закладається всередину конструкції теплої підлоги. Відстань від місця його установки до стіни - 50-70 см.

Монтаж даної конструкції на увазі укладання кабелю, який йде від терморегулятора до нагрівальних елементів. Також встановлюється гофрована трубка з датчиком температури. Він реєструє робочі параметри системи обігріву. Також в кожній конструкції присутній кабель, який дозволяє підключити всі елементи до електромережі.

Монтаж електричної теплої підлоги під плитку
