Містобудування - охоронні зони зовнішніх інженерних мереж

Охоронна зона побутової каналізації

Відрізняють напірну і соматичних каналізацію. Відповідно охоронна зона побутової напірної каналізації - 5 метрів від труби до фундаменту будівлі або споруди.

Якщо каналізація самопливна. то згідно СНиП охоронна зона складе - 3 метри.

При цьому мінімальна відстань від огорожі або опор контактної мережі до каналізації складе 3 і 1,5 метра відповідно.

Охоронна зона водогону

Охоронна зона водогону - 5 метрів від фундаменту об'єкта до мережі. Охоронна зона від фундаменту огорожі підприємств, естакад, опор контактної мережі і зв'язку, залізниць до водопроводу - 3 метри.

«2. Відстані від побутової каналізації до господарсько-питного водопроводу слід приймати, м: до водопроводу із залізобетонних та асбестоцентних труб - 5; до водопроводу з чавунних труб діаметром до 200 мм - 1.5. діаметром понад 200 мм - 3; до водопроводу з пластикових труб - 1,5.

Відстань між мережами каналізації і виробничого водопроводу в залежності від матеріалу і діаметра труб, а також від номенклатури і характеристики грунтів має бути 1,5 м. »

Охоронна зона теплових мереж

Мінімальна охоронна зона теплових мереж від зовнішньої стінки каналу, тунелю, від оболонки безканальної прокладки, до фундаменту будівлі - 5 метрів.

Охоронна зона кабелів і мереж зв'язку

Охоронна зона силових кабелів усіх напруги і кабелів зв'язку від мережі до фундаменту будівлі або споруди - 0,6 м.

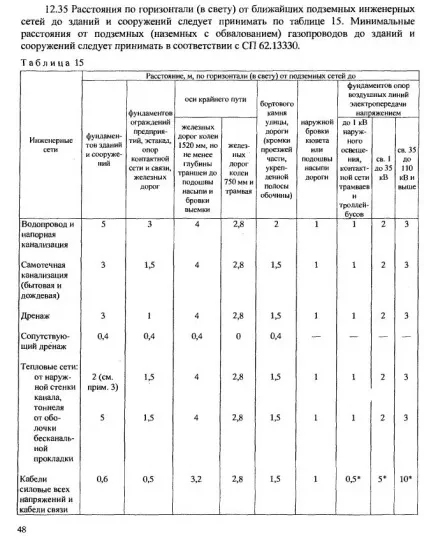

А ось і сама таблиця - її перша частина:

Охоронна зона ЛЕП

Згідно з пунктом а) цього додатка - для повітряних ліній в залежності від потужності вони становитимуть:

Втім, згідно з того ж пункту, якщо силові лінії прокладені в межах населених пунктів під тротуаром то:

• до 1 кВт, допустима охоронна зона від крайніх проводів - 0,6 метра до фундаменту будівлі і 1 метр до проїжджої частини.
• Для ліній понад 1 і до 20 кВт - охоронна зона складе 5 метрів.

Згідно з тим же додатком, в місцях де лінії ЛЕП перетинають судноплавні річки. охоронна зона для них складе 100 метрів. Для несудноплавних річок охоронні зони не змінюються.

В охоронних зонах ЛЕП визначено особливий порядок землекористування. У межах охоронних зон земля не відторгається у власника, але на її використання накладаються обтяження - не будувати, чи не складувати, не блокувати, чи не довбати палі, які не бурити шурфи, роботи за допомогою важкої техніки виробляти тільки за погодженням з Мережевий організацією, і т. п. докладніше - див. постанову.

Охоронні зони хоч і визначаються згідно з додатком, але в кінцевому підсумку встановлюються власником мереж. відомості про них передаються в кадастрову палату. Пункт 7й постанови говорить, що мережева організація повинна за свій рахунок розмістити відомості про наявність, небезпеки, і розмірах охоронних зон, в цих самих зонах - тобто встановити відповідні інформаційні знаки.

Охоронна зона житлових будинків і громадських будівель

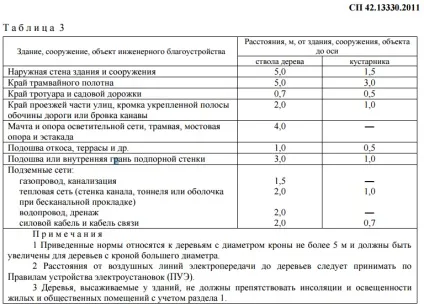

Охоронна зона дерев і кущів

Насправді цю таблицю варто розуміти з точністю до навпаки, так як регламентується відстань від будівель до дерев і кущів (зелених насаджень).

З неї випливає, що мінімальна відстань від стіни будівлі до осі стовбура дерева становить 5 метрів.

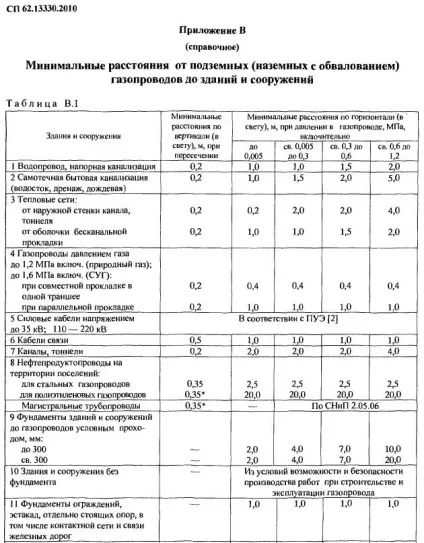

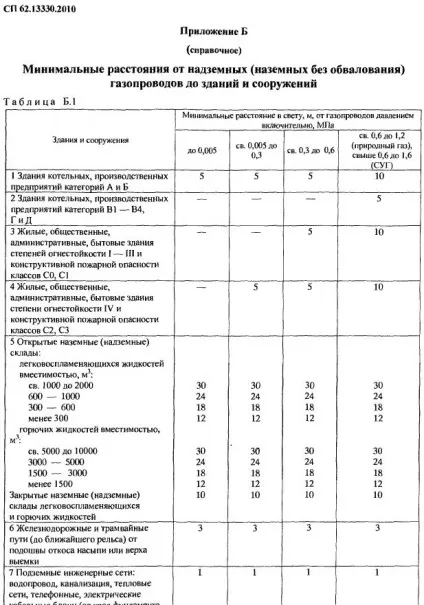

Охоронна зона газопроводу

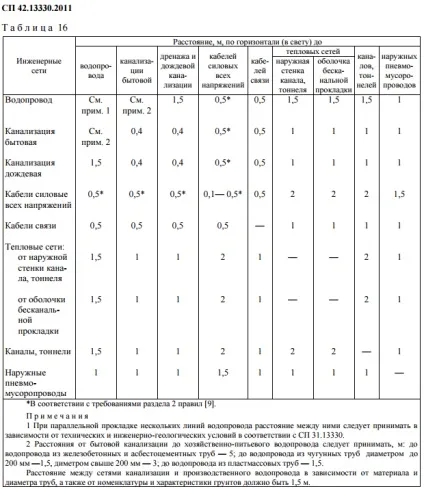

Мінімальні відстані між інженерними комунікаціями

Ще в СП можна знайти таблицю регламентує мінімальні відстані між інженерними комунікаціями. Відстані між водопроводом і каналізацією, силовими кабелями і тепловими Сетем, між зливової каналізацією і побутової, і т.д.
