Заміна пружини, манжети і прокладки стовбура на МР-512 (Мурка)

Заміна пружини, манжети і прокладки стовбура на МР-512 (Мурка), на основі пневматичної гвинтівки МР-512-22

Переломив гвинтівку, відкрутіть гвинти кріплення ложа: два з боків ближче до муфти стовбура і один внизу на цівку.

2) Знімаємо ствол.

Витягуємо компресор зі стовбуром, відкручуємо осьової болт кріплення стовбура і відокремлюємо ствол від компресора.

3) Виймаємо колодку УСМ.

Колодка утримується двома штифтами.

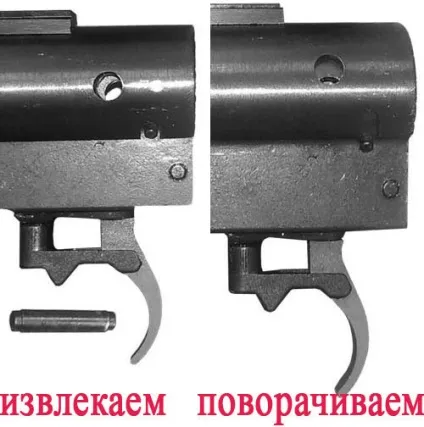

Змащуємо штифт 1 кріплення всередині колодки, затискаємо компресор в верстаті або струбцине для того, щоб витягти колодку з УСМ. Підтискаємо колодку так, щоб послабити напруження на штифті.

Досить часто вистачає простого натискання пальцем на штифт, і він вільно виходить, але буває, що його "закушує" в отворі спускового гачка, який на ньому обертається. Спробуйте поворушити гачок, одночасно видавлюючи штифт. Якщо не вдається витягти штифт руками, то легко постукайте киянкою або молотком через вибивання. Великих зусиль застосовувати не потрібно, крім того, на штифті є вибірки на обох кінцях, які фіксують його в компресорі не даючи йому рухатися і також заважають його вилучення.

4) Витягуємо вміст компресора.

5) Міняємо манжету.

Манжети на гвинтівках ІЖ досить легко знімаються і одягаються. Досить підчепити її ножем або викруткою. Одягнути нову можна розігрів її в гарячій воді.

6) Заміна прокладки стовбура.

Шилом або тонкої викруткою витягаємо прокладку, якщо її внутрішній діаметр менше 3,5 мм і встановлюємо іншу, в нашому случає внутрішній діаметр 5мм.

7) Заміна пружини.

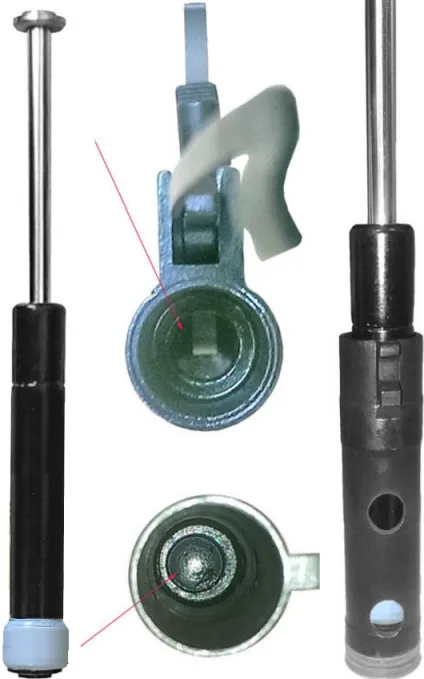

Ми поставимо газову замість штатної кручений. Вона виключає вібрацію і трохи зменшує звук під час пострілу. Встановимо її тілом пружини в поршень і штоком в колодку. Таким чином, поршень гарантовано не залишить задирів на тілі ДП, що іноді трапляється на МР-512. Також ми додатково відцентрувати тіло пружини в поршні ізолентою, тому що конструкцією наявної ДП центрирующих елементів тіла в поршні не передбачено і в комплекті з пружиною йде тільки центрирующая шайба для штока ДП.

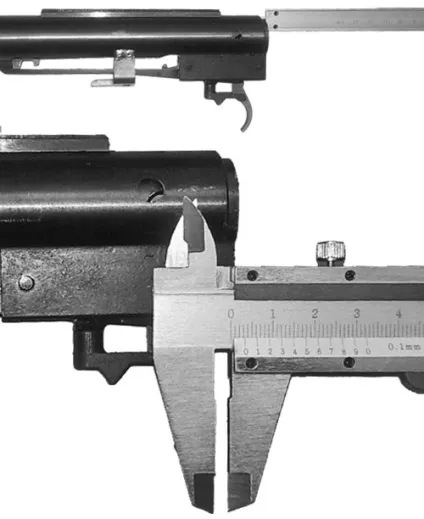

При цьому, якщо глибина колодки менше 32мм, то буде потрібно її фрезерування на глибину 32мм.

У нашому випадку гвинтівка має колодку з глибиною 31,5мм і не вимагає фрезерування.

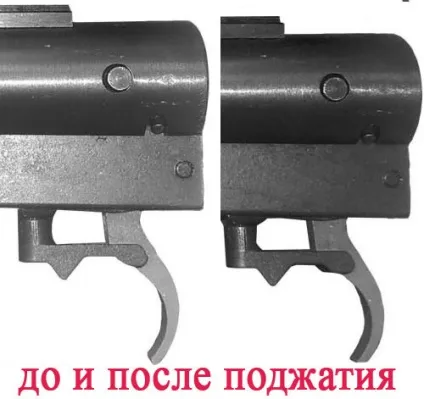

Ми отримали поджатие 3мм, з яким, дана гвинтівка, гвинтівка звів. Поджатие не повинно бути менше 3 мм для всіх ДП. У нашому випадку, ми додатково були змушені сточити внутрішню сторону центрирующей шайби ДП, щоб збільшити хід її штока тому без цього звести її було не можна. Поджатие більше 3 мм не є мінусом. Головне, щоб Ваша гвинтівка взводу.

Збираємо гвинтівку в зворотному порядку.
