Міняємо диск педалі зчеплення на ваз 2107 покрокова інструкція та фото
Зчеплення в транспортному засобі виконує роль забезпечення плавного перемикання швидкостей шляхом короткого відключення мотора ВАЗ від системи трансмісії. Саме завдяки тому, що в автомобілі є зчеплення, він може плавно рушати, не перевантажуючи мотор і сприяючи збільшенню ресурсу більшості його елементів. В тому числі, мова йде і про самій коробці передач.

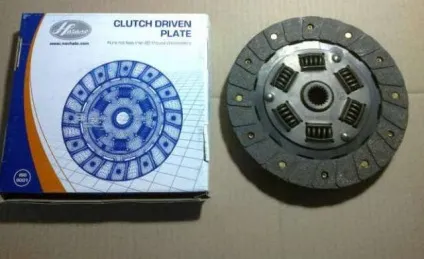

Вартість диска зчеплення
Скільки коштує замінити диск зчеплення (далі - ДС)? Таким питанням задавався, напевно, кожен автовласник, який зіткнувся з поломкою цього елемента. Ми постараємося дати вам найактуальніші цифри, ті, які і зустрічаються на ринку.
В українських автомобільних магазинах цей елемент коштує близько 500 рублів. Ця вартість - середня, тому ДС ви можете знайти як дешевше цієї ціни, так і дорожче (в основному, до 700 рублів).
проводимо заміну
Якщо ви вирішили поміняти елемент своїми руками, але не маєте для цього достатньо знань і досвіду, то це не біда. Багато автомобілістів користуються інструкціями нашого сайту при проведенні тих чи інших ремонтних робіт вперше - і більшість з них задоволені результатами. Навіть якщо ви ніколи не змінювали цей елемент, просто дотримуйтесь інструкцій - і у вас все вийде. Але якщо ви не впевнені в своїх силах і відкриваєте капот авто тільки для того, щоб долити омиває рідина в розширювальний бачок, то краще довірте цю справу фахівцям.
Коли ж потрібно міняти ДС? Це може знадобитися в декількох випадках:
- ви помітили, що педаль зчеплення включається або вимикається в повному обсязі;
- система зчіпки не функціонує належним чином: при перемиканні швидкостей є значні ривки;
- при вичавлюванні педалі ви чуєте нові шуми.
Процес заміни ДС має на увазі демонтаж коробки передач. Однак у нас є варіант простіше. Ми розглянемо процес зміни компонента зчеплення без зняття КПП.
Що знадобиться?
Підготуйте все, що вам може знадобитися в процесі ремонту, а саме:
- набір гайкових ключів;
- монтування або ломик;
- домкрат;
- ганчір'я;
- трохи бензину;
- оправлення для отцентровкі диска.
Ганчірки і бензин знадобляться нам для того, щоб змастити ДС, а оправлення - для його отцентровкі. Коштує вона не дорого і продається в будь-якому автомобільному магазині. При заміні ДС цей момент дуже важливий, так як новий елемент в обов'язковому порядку вимагає центрування. Зібравши все необхідне, можна приступати до виконання робіт.
Набір гайкових ключів для виконання ремонтних робіт по зміні ДС ВАЗ 2107
Монтування, яка знадобиться в процесі ремонту
Домкрат для проведення робіт
Трохи дрантя для змащення ДС
Трохи бензину для змащення ДС: такої кількості цілком вистачить
Спеціальна оправлення для центрування ДС: продається в будь-якому автомагазині
Інструкція по заміні
Якщо ви вирішили самостійно замінити ДС, то вам знадобиться допомога ще однієї людини. Вам потрібно заїхати на яму або естакаду, інакше ремонт виконати не вдасться.
- Перед тим, як приступити до заміни ДС, потрібно від'єднати карданний вал. Для цього демонтуйте з коліс гальмівні барабани і колодки. Візьміть гайковий ключ на «12» і відкрутити кріплення піввісь, а потім витягніть їх.
- Перед відкручуванням гвинтів кріплення положення фланця кардана і редуктора необхідно відзначити. Це робиться для того, щоб в результаті подальшого складання зберігалося їх колишнє положення в цілях запобігання дисбалансу. Отже, відкрутіть болти і від'єднайте карданний вал.
- Тепер вам потрібно відключити контакти проводів від датчика, що включає світло фар заднього ходу при реверсивному русі.
- На голівці блоку циліндрів знаходиться кожух механізму зчеплення - їх потрібно відкрутити за допомогою гайкового ключа, а кожух - демонтувати. Крім того, потрібно зняти траверсу днища кузова автомобіля.
- Тепер візьміть ключ-головку на 13 і відкрутіть їм два болта, на яких тримається подушка коробки перемикання швидкостей. Зніміть цю подушку.
- Далі, візьміть ломик або монтировку і відсуньте силовий агрегат КПП в сторону, протилежну мотору. Тут вам знадобиться допомога ще однієї людини, так як агрегат необхідно рухати дуже акуратно, це може викликати деякі труднощі. Робіть це до тих пір, поки важіль перемикання швидкостей не буде знаходитися біля заднього краю отвору в днищі транспортного засобу.
- В результаті має вийти так, що трансмісійний вузол вашого автомобіля ВАЗ 2107 буде знаходитися на приймальні тубі. Тут вам знадобиться домкрат, який буде виконувати роль опори. Його потрібно підставити під коробку передач, щоб уникнути випадання шлангу і не провисла на проводах, тим самим убезпечивши агрегат від пошкоджень.
- Далі, потрібно демонтувати кошик зчеплення з маховика двигуна ВАЗ. Щоб зробити це, необхідно взяти ломик або монтировку, і з її допомогою зафіксувати на місці маховик. Коли це зроблено, за допомогою гайкового ключа на «13» відкрутити по черзі болти кріплення кошика.
- Зробивши це, акуратно відведіть ломиком кошик в сторону і вийміть ДС, який необхідно замінити. Запам'ятайте, яким боком встановлений елемент, щоб поставити його так, як потрібно.
- На цьому демонтаж ДС можна вважати завершеним. Візьміть новий диск і встановіть його на місце старого. Перед монтажем елемента його потрібно протерти чистою ганчіркою, яку попередньо слід змочити в бензині. Всю подальшу збірку необхідно проводити в зворотній послідовності. При потребі замініть інші елементи системи.
1. За допомогою торцевого гайкового ключа відкрутіть гайки кріплення кожуха
2. Візьміть монтировку і акуратно відсуньте коробку передач від мотора
3. Візьміть гайковий ключ на «13» і відкрутити гайки кріплення кошика механізму
4. Зніміть старий ДС, не забудьте звернути увагу на те, яким боком він встановлюється
6. Відцентруйте новий ДС: оправлення повинна вільно входити і виходити з отвору
5. Поставте новий ДС і вставте в отвір спеціальну оправку для центрування
Важливо: не забудьте провести центрування диска, коли він вже встановлений. Для цього скористайтеся спеціальною оправкой. Якщо ДС встановлений правильно на механізмі, то оправлення буде вільно входити і виходити з підшипника, коли болти кріплення кошика затягнуті. Не забудьте також покрити тонким шаром мастила шліци первинного валу КПП. Не забудьте також відрегулювати вільний хід педалі.
