При проектуванні і побудові приміщень каналізація є дуже важливою складовою. Каналізаційна система виконує функцію виведення стічних і нечистих вод з приміщень в міську центральну систему або каналізаційний колодязь. Найважливіше, на що варто звернути увагу при складанні проектів внутрішньої, зовнішньої або зливової каналізації - це мінімальний ухил каналізації. При цьому ні в якому разі не варто забувати про таке поняття, як максимальний ухил каналізаційної труби. Давайте спробуємо розібратися що це за поняття, за що вона несе відповідальність і чому так вкрай необхідно враховувати і звертати увагу при розрахунку і будівництві приміщень житлового типу.

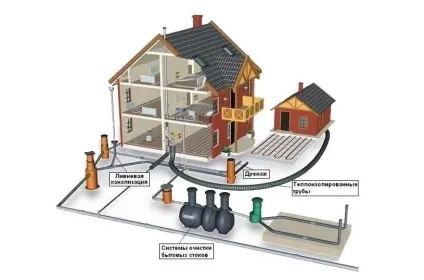

Каналізаційна система здійснює висновок стічних і нечистих вод з приміщень в міську центральну або автономну систему.

На даний момент відомо всього два типи виведення стічних вод: напірний трубопровід і самосточний каналізаційний трубопровід.

Напорная внутрішня каналізація використовується набагато рідше, ніж самосточная через те, що вона має меншу надійністю, дуже високою вартістю і більшою складністю. Область використання даної каналізації невелика: вона всього лише піднімає з підвалів і низинних приміщень води, а далі вони йдуть самотоком по трубах. Слід зазначити, що для напірного каналізаційного трубопроводу ухил труби розміру не має. Механізм даної каналізації дуже простий - він здійснюється за рахунок роботи насоса, який качає і виводить воду.

У самосточних каналізаційних системах вода рухається по похилих трубах за рахунок сили тяжіння і уповільнює її сили тертя.

Для самосточних каналізаційних систем розрахунок ухилу каналізації вкрай необхідний. Це пояснюється тим, що тут не обходиться без втручання природних фізичних процесів. Вода переміщається по трубах за рахунок сили тяжіння, а сила тертя, що виникає при проходженні вод по трубах, уповільнює її. Є норма, згідно з якою потік нечистот повинен пересуватися по трубах зі швидкістю не менше 70 см в секунду. Це науково доведений факт, і з ним не посперечаєшся, слід тільки враховувати його при розгляді даного питання.

Професіонали пропонують легкий спосіб розрахунку витрати електроенергії і кількість каналізаційної труби. Просто потрібно взяти кут самопливної каналізації за нуль, тим самим полегшити систему розрахунків. При даному способі буде значно легше виконати прокладку, не потрібно розраховувати перевищення точок відведення та введення стояка. А найголовніший плюс даної системи в тому, що планувальник приміщень зможе розраховувати установку сантехнічних пристроїв на свій розсуд і ні від чого не залежати. Для складання хорошого працездатного проекту житлового приміщення вкрай необхідно враховувати те, що для точного і вірного виведення каналізаційних труб. Існує багато способів розрахунку, і кожен фахівець своєї справи має право вибору. Найбільш відомі і загальноприйняті методики - формули, наведені в СНиП (будівельні норми і правила) і існуюча донині таблиця ухилу безнапірного трубопроводу.

Розрахунок ухилу трубопроводу

При самостійному монтажі каналізаційної системи необхідно зробити правильний розрахунок ухилу труби.

При розрахунку ухилу необхідно враховувати кілька параметрів:

1. Необхідна мінімальна швидкість течії потоку повинна становити 70 см в секунду. Дану швидкість все звикли називати швидкістю самоочищення труб, так як нечистоти при даній або більшої швидкості переносить пісок, і труба не заливається.
2. Дуже багато залежить від матеріалу, з якого була виготовлена ​​труба. При різних матеріалах труби сила тертя відрізняється. Чим глаже і рівніше буде поверхня труби, тим менший ухил ми будемо отримувати при наших розрахунках.
3. Не менш важливим аспектом є така ознака, як наповнюваність труби. При розрахунку потрібно враховувати відношення висоти стічних вод до діаметру в трубах. При наповненні більше, ніж 0,6 порушується вентиляція, що може привести до дуже негативних наслідків для мешканців. Неприємні запахи каналізаційних вод будуть відчуватися в приміщенні. Якщо ж наповнення труби буде менше 0,3, в стічній воді буде недостатню кількість твердих речовин для перенесення.

Приклади, наведені в СНиП

При правильному розрахунку ухилу каналізаційних труб нічого не повинно перешкоджати вільному проходженню вод.

Для ванної кімнати з діаметром труб для систем зливу в 40 мм і відстанню між центральним сливами сифоном без вентиляції в 100-130 см, ухил буде дорівнює 1:30. Якщо ж брати варіант з мийкою, де діаметр труб 100 мм, а відстань між центральним зливом і сифоном без вентиляції становить 170-230 см, ухил буде дорівнює 1:48. Варто звернути увагу на істотну різницю.

Ухил прокладки труб, наприклад, для приватного будинку повинен становити 3 см на кожний м. Для труб з діаметром 40 мм ухил становитиме 0,03, а для труб з діаметром 100 мм - 0,02. Даний спосіб розрахунку ухилу поширюється не тільки для приватних будівель, але і для квартир, офісів та інших споруд. При неправильному розрахунку зовнішня каналізація буде працювати неправильно, що призведе до неприємних наслідків і великих проблем. Є підвалини, яких просто необхідно враховувати. Ухил для каналізаційних труб з діаметром не більше 150 мм становить 0,008. Ухил повинен бути розрахований так, щоб потоки нечистот без труднощів могли дотечь до найближчого колодязя або ж септика. Дуже важливо щоб нічого не перешкоджало вільному проходженню вод з каналізаційного шляху.

Пристрій, розрахунок і функції зливової каналізації

Зливова каналізація, кут нахилу якої залежить від покриття дороги, складається з трубопроводів різного діаметру і розміру, а також водовідвідних канав, лотків проїзної частини і кюветів.

Дана каналізація, яка є зовнішньої, як правило, складається з трубопроводів різного діаметру і розміру, водовідвідних канав, лотків проїзної частини і кюветів, без яких уявити зливову каналізацію вкрай складно. Мінімальний ухил зливової каналізації залежить від деяких істотних факторів, які потрібно враховувати в разі, коли буде складатися розрахунок. Один з них - тип і різновид водовідведення, а також його діаметр і розмір. Не менш важливий фактор такої, як покриття поверхні. Наприклад, ухил зливової каналізації для труб, що мають діаметр 200 мм, становить 0,007. Бувають такі випадки, коли сама природа штовхає на зміну даних норм і показників. Можлива зміна і подальше зниження нормативу тільки в тому випадку, коли це вкрай необхідно. Для кожного покриття дороги передбачений свій розрахунок кут нахилу:

• для лотка, покритого бетоном - 0,003;
• для лотка з бруківки - 0,004;
• для канави - 0,003.

Грамотне пристрій зливової каналізації - це необхідність для кожного сучасного будинку, а також прилеглих ділянок.

За наведеними мною прикладів дуже чітко можна простежити залежність кута нахилу від тієї поверхні, по якій проходять води. Нахил труби буде більше в тому випадку, коли поверхня шорстка або нерівна. Якщо ж поверхня труби ідеально гладка і рівна, він буде зведений до мінімуму. З даних показників можна зробити висновок, що мінімальний ухил зовнішньої, внутрішньої і зливової каналізації залежить не тільки від поверхні, а також від діаметра і розміру труб, по яких проходять потоки. Якщо труба має більший діаметр і розмір, є можливість при проектуванні дороги розрахувати ухил для прокладки каналізації.

Для тих, хто вперше проводить розрахунок і проектування каналізації в своєму будинку і передбачає що краще труби прокладати з пагорба в низину, варто сказати про те, що дана думка помилково. Фахівці виходячи з проведених ними робіт, позначають встановлений стандарт, незалежно від місця розташування і типу каналізації. Дотримуватися даними нормам є обов'язково для справної роботи і збереження каналізаційної системи. Дуже уважно варто підходити до питання установки, проектування і проводити розрахунок каналізації. так як стічні води не є однорідною рідиною, і мають при цьому неприємний запах. Для більш наочного розгляду, слід дізнатися про склад стічних вод. Вони складаються з: каналізаційної води, фекальних каналізаційних мас, миючих засобів, розчинених в цій воді, жиру, волосся, залишків їжі, паперу, серветок та іншого сміття, з кожним днем ​​потрапляє в ці води.

Підведемо підсумок. Максимальний ухил каналізації також грає роль, при тому, як ми будемо проводити розрахунок каналізаційної системи.

Точної формули розрахунку кута нахилу каналізаційних труб немає, це умовне поняття, яке зазвичай вказується в сантиметрах на метр довжини труби.

Якщо ж розрахунок буде проведений невірно або не зовсім точно, це може призвести до великих проблем - переміщення стоків самопливом відбуватися не буде. А жири, як правило, є джерелом засмічень, так як прилипають до стінок внутрішньої системи труб при проходженні. Проектувати занадто великий ухил теж небажано, так як швидкість проходження нечистот різна. При занадто крутому ухилі даної каналізації можливі жахливі наслідки, такі як зрив водяних затворів, а згодом протікання каналізації. Крутий ухил каналізації сприяє швидкому зносу труб, що доставить зайві і не потрібні витрати.

У внутрішніх приміщеннях ухил розраховують таким чином, щоб тверді складові вод знаходилися в підвішеному стані.

Завдяки такому розрахунку засмічення каналізаційних труб можна уникнути. Якщо ж розглядати поняття «кут нахилу» по відношенню, наприклад, до каналізаційної труби, він буде, щонайменше, умовним. Такого поняття немає ні в джерелах, ні в довідниках, ні навіть в рекомендаціях. Запам'ятайте, що кут нахилу в усіх джерелах вказується тільки в сантиметрах на м довжини труби.

Проектуйте і розраховуйте ухил каналізації так, щоб в подальшому це вам не принесло несподіваних проблем і витрат на нову систему каналізації.
