Мідні фітінги вибираємо з’єднання для мідних труб

Трубні вироби, виготовлені з міді, а також фітинги для з'єднання мідних труб, дозволяють створювати надійні і довговічні комунікації, що відрізняються рядом унікальних властивостей. Переваги та якісні характеристики, які відрізняють такі трубопроводи, багато в чому і пояснюють їх досить високу вартість.

Мідні фітінги та труби для водопроводу

Комунікації з мідних труб і фітингів

Якісні мідні труби і фітинги, технічні та експлуатаційні характеристики яких відповідають міжнародним стандартам ISO 9002, BS2 і DIN, сьогодні випускають як зарубіжні, так і вітчизняні компанії. Такі труби, а також з'єднувальні елементи для них успішно витримують високий тиск транспортуються по ним середовищ, високі і низькі температури, механічні дії, яким вони можуть піддаватися в процесі експлуатації, транспортування і зберігання.

На відміну від популярних в наш час полімерних труб, мідні трубні вироби не псуються від впливу сонячних променів, їм не страшна корозія, що є справжнім бичем для виробів, виготовлених з чорних металів. По терміну служби, яким відрізняються мідні труби і фітинги, з ними не зрівняється жодна подібний виріб, вироблене з іншого матеріалу. Примітно, що мідні вироби є практично вічними, термін експлуатації комунікацій з них становить не менше 100 років.

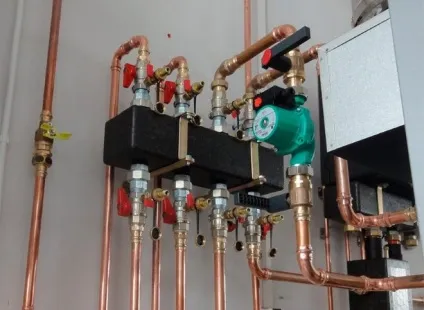

Система опалення та водопостачання з мідних труб в приватному будинку

Трубні вироби, а також фітинги, виготовлені з міді, застосовують для облаштування інженерних мереж різного призначення:

систем опалення;
кондиціонування повітря;
холодного і гарячого водопроводу;
газових комунікацій.

Ті з споживачів, які приймають рішення використовувати трубні вироби з міді та мідні фітинги, переважно застосовують їх для облаштування надійних і довговічних водопровідних мереж. Фітинги, виготовлені з міді, мають більш компактні розміри і виглядають набагато акуратніше, ніж вироби, вироблені з чорних металів. Пояснюється це тим, що при проектуванні і виготовленні мідних фітингів немає необхідності робити їх стінки більш товстими, з огляду на їх подальшу корозію, так як вони їй просто не схильні.

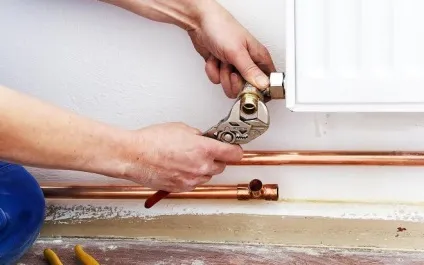

Монтаж своїми руками мідних труб в системі опалення

Існує кілька причин, що пояснюють високу популярність труб і сполучних елементів для них, виготовлених з міді:

мідь, як відомо, має антисептичні властивості, тому в водопроводах, виготовлених з цього металу, не розвиваються хвороботворні мікроорганізми, а якість транспортується по ним води навіть поліпшується;
монтаж трубопроводів, для яких використовуються труби і фітинги, виготовлені з міді, значно простіше, ніж комунікацій з чорних труб;
за рахунок високої пластичності міді труби з даного металу, коли в них замерзає вода, не лопаються, а просто деформуються; щоб зруйнувати мідну трубу, до неї необхідно докласти внутрішній тиск, що дорівнює 200 Атм, а таких тисків в побутових комунікаціях просто не буває.

Елементи для з'єднань труб з міді

Мідні фітінги, за допомогою яких виконують з'єднання мідних труб, представлені на сучасному ринку у великій різноманітності розмірів і їх конструктивного виконання. Найбільш відомими типами таких сполучних елементів є:

різьбові фітинги для мідних труб;
самофіксуються з'єднувальні елементи;
фітинги компресійного або обжимного типу;
так звані, прес-фітинги;
з'єднувальні фітинги капілярного типу.

З усіх перерахованих типів сполучних елементів в наш час найрідше застосовуються прес-фітинги для мідних труб, що пояснюється наступними причинами: для їх монтажу необхідно використання складного і дорогого обладнання: спеціальних пресів. Конструкція прес-фітингів спочатку розроблялася для того, щоб з'єднувати з їх допомогою пластикові та металопластикові труби, тому їх використання для монтажу мідних виробів не завжди доцільно.

Кліщі для прес-фітингів

Щоб трубопровід, при облаштуванні якого використовуються мідні деталі, служив якомога довше і відрізнявся високою надійністю, бажано при його монтажі застосовувати елементи з однорідних матеріалів. Виконувати з'єднання мідних труб фітингами, які виготовлені з іншої сировини, слід тільки в рідкісних винятки.

Якщо ж уникнути використання фітингів з різнорідних матеріалів при монтажі трубопроводів не вдається, то виконувати такий процес потрібно, дотримуючись наступних нескладних правил:

мідні труби в комунікаціях, для створення яких використовуються елементи з різних матеріалів, завжди встановлюються після виробів з чорних металів: по ходу руху рідини;
мідні частини трубопроводів не можна поєднувати з фітингами з оцинкованої та нелегованої сталі. недотримання цієї вимоги призведе до того, що в таких системах будуть діяти електрохімічні реакції, які значно прискорять процес корозії сталевих деталей;
мідні елементи трубних конструкцій допускається з'єднувати з деталями з кислототривких сталей, але якщо є така можливість, то краще замінити подібні деталі фітингами, виконаними з полівінілхлориду.

Різьбові фітингові елементи

Фітинги, що з'єднуються з мідними трубами за допомогою різьблення, значно поступаються капілярним і компресійним виробам за рівнем своєї надійності. З цієї причини подібні з'єднувальні елементи необхідно регулярно перевіряти і при необхідності замінювати їх новими. Крім цього, використовувати такі фітинги найкраще в тих місцях трубопроводу, до яких забезпечено легкий доступ.

Різьбові з'єднувачі мідних труб

Існує кілька найбільш поширених типів різьбових фітингів для з'єднання мідних труб, до яких відносяться:

муфти - це фітинги, за допомогою яких можна з'єднувати труби, виготовлені з різних матеріалів, а також створювати прямолінійні ділянки трубопроводів, що формуються з відрізків однакового або різного діаметра;
куточки - до них відносяться фітинги, за допомогою яких можна змінювати напрямок руху трубопроводу на 45 або 90 градусів;
штуцери - фітинги, що дозволяють відводити транспортується середу з основного трубопроводу;
хрестовини, трійники, які також називають колекторами - це фітинги, за допомогою яких створюють відгалуження від основного трубопроводу, зберігаючи при цьому його основний напрямок;
фітинги, з використанням яких виконується перекриття кінця мідного трубопроводу; в якості них можуть використовуватися спеціальні заглушки або ковпаки.

Виконуючи монтаж нового мідного трубопроводу, фахівці найчастіше використовують з'єднувальні елементи обжимного типу, а при ремонті або модернізації таких комунікацій застосовують фітинги нарізного типу.

З'єднувальні елементи компресійного і самофіксуються типу

Латунний цанговий фітінг із зовнішнім різьбленням

Цангові з'єднувальні елементи обжимного типу є оптимальним варіантом для систем опалення та водопроводів, для монтажу яких використовуються мідні труби різного діаметру або трубні вироби, виготовлені з різних матеріалів. Останнім часом все більшої популярності набувають самофіксуються фітинги, які відрізняють більш бажані експлуатаційні характеристики.

Самофіксуються фітинги по оперативності виконання з'єднання і по його надійності можуть цілком замінити пайку. Конструкція таких фітингів включає в себе цілий набір кілець, одне з яких оснащено спеціальними зубцями. Принцип дії подібних сполучних елементів заснований на тому, що при впливі на кільце з зубцями за допомогою спеціального монтажного ключа воно фіксується в сусідньому елементі, створюючи тим самим надійне і міцне з'єднання відрізків мідних труб. На відміну від пайки, демонтувати з'єднання, отримане за допомогою такого фитинга, так само просто, як і отримати його, для цього використовується той же самий монтажний ключ.

Слід мати на увазі, що фітинги компресійного типу завжди виготовляються з міді, при цьому їх можна використовувати для з'єднання елементів, виготовлених із чорного металу і полімерних матеріалів.

Капілярна методика з'єднання мідних труб

Пайку мідних труб. яку по праву вважають найбільш надійним і міцним методом з'єднання мідних деталей, виконують, спираючись на принципи капілярної технології. Відповідно до цього ефектом, який заснований на законах фізики, рідина може підніматися по капіляри, долаючи силу тяжіння, якщо між нижньою і верхньою точкою її підйому є певна дистанція.

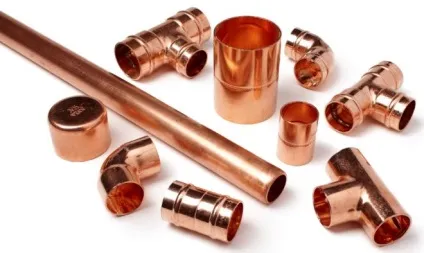

Фітинги під пайку

Даний фізичний ефект дозволяє паяти мідні труби таким чином, щоб розплавлений газовим пальником припій рівномірно розподілявся по всій області створюваного з'єднання. Для того щоб ефективно виконувати таку пайку, можна розташовувати труби в будь-якому просторовому положенні, головне, щоб розплавленийприпой подавався з нижньої частини формованого з'єднання.

Більш детально процес виконання капілярної пайки виглядає наступним чином:

використовуючи газовий пальник, місце майбутнього з'єднання ретельно прогрівають;
в зазор між торцями труб, що з'єднуються або між трубою і використовуваним фитингом подається розплавленийприпой, який його повністю заповнює за рахунок капілярного ефекту;
отриманого з'єднанню дають повністю охолонути;
після повного охолодження сформованого з'єднання його елементи ретельно зачищають, використовуючи спеціальний очищуючий склад.

За допомогою пайки, заснованої на капілярному ефекті, з'єднують елементи трубопроводів не тільки з міді, а й з чорних металів. У тому випадку, якщо в якості з'єднувального елемента для мідних труб використовується сталевий фітінг, то на місце майбутнього з'єднання наноситься шар спеціального флюсу. В якості припою при виконанні пайки по капілярної технології застосовується дуже Токаю дріт, яка може бути виготовлена з олова, міді, а в окремих випадках навіть зі срібла.

З'єднання елементів мідних трубопроводів за допомогою фітингів цангового типу виконують без попередньої підготовки місць з'єднання. А ось для того, щоб якісно виконати пайку таких труб і фітингів, необхідно не тільки ретельно очистити місце майбутнього з'єднання від бруду і пилу, а й знежирити його.

Процес вальцювання труб з міді

При облаштуванні систем опалення та водопроводу, деталі яких виготовляються з міді, часто виконується така технологічна операцій як розвальцьовування або разборотовка мідних труб. За допомогою цієї операції, для виконання якої можна використовувати різний інструмент, змінюються геометричні параметри кінців з'єднувальних труб без зміни експлуатаційних характеристики вироби.

Розвальцьованої мідні труби

Найпростішим інструментом, за допомогою якого можна виконати таку операцію, є стрижень з конічним наконечником, який вставляють в кінець мідної труби і провертають його в ньому до тих пір, поки він не придбає бажану геометричну форму. Це пристосування хоч і є досить простим у використанні, не дозволяє виконувати розвальцювання якісно, забезпечуючи рівномірний тиск на стінки.

Більш ефективним пристосуванням для виконання розвальцьовування є пристрій, який складається з струбцини, що надає тиск на робочий конус, а також підставки з декількома отворами або одним універсальним, в які вставляються мідні труби різного діаметру. Для монтажу систем опалення або водопроводу, що складаються з мідних елементів, домашніми майстрами найчастіше використовуються саме такі пристрої.

Фахівцями, які професійно займаються монтажем комунікаційних систем, що складаються з мідних елементів, використовуються пристосування для виконання розвальцьовування, в конструкції яких є ексцентрик і запобіжна тріскачка. Кінці труб, на які попередньо надягають гайки, рівномірно розкочуються на такому пристосуванні по їх внутрішньої поверхні, для чого і застосовується ексцентрик.

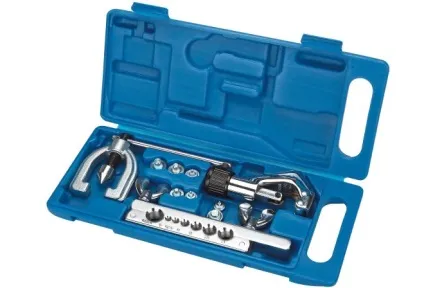

Набір для розвальцьовування мідних труб

Тріскачка, що обмежує зусилля, яким впливають на кінець труби, необхідна в такому пристосуванні для того, щоб стіни не продавлювалося при надмірному тиску на них. Великою перевагою використання подібного професійного пристосування є те, що при його застосуванні на внутрішній поверхні не утворюються дрібні борозенки і вм'ятини. Саме такі борозенки і вм'ятини, що виникають при використанні більш примітивних пристосувань, є найбільш ймовірними джерелами виникнення протікання, які в підсумку значно знижують термін експлуатації трубопроводу.

Виконання розвальцьовування із застосуванням професійного пристосування дозволяє максимально оперативно і якісно створювати надійні і довговічні з'єднання, прикладаючи при цьому мінімум фізичних зусиль.
