Microsoft word 10
Малюнки, винесення, діаграми
Перейдемо на вкладку Вставка. На ній є панно Ілюстрація.

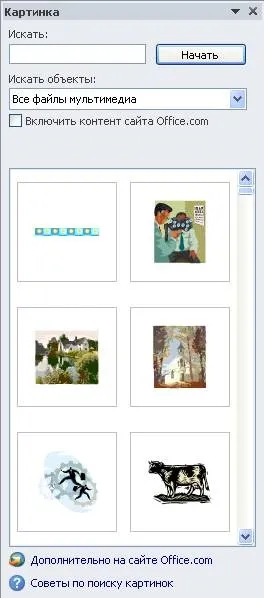

Як видно з малюнка можна вставити Малюнок, Картинка, Фігури, SmartArt і Діаграма. Розглянемо їх.
Малюнок. При натисканні на цю назву, на екрані з'явиться вікно, яке схоже на вікно відкриття документа. Знайдемо графічний файл і натиснемо на кнопку Вставити. Малюнок (або фотографія) будуть вставлені в текст, як вставлений нижче малюнок відкриття документа.
Щелкнем по малюнку правою кнопкою миші і на екрані з'явиться панно з режимами.
Зверху панно знаходяться кнопки, які дозволяють змінити розмір малюнка по вертикалі () і по горизонталі (), перемістити на передній план або на задній план, обрізати малюнок () і повернути малюнок (). Для того, щоб обрізати малюнок, натисніть на кнопку -, при цьому курсор миші стане схожий на малюнок кнопки, підведіть курсор до квадрату навколо малюнка і перемістіть його.
Відповідно можна також вирізати малюнок в буфер обміну, копіювати в буфер обміну, що потім вставити його в інше місце тексту.

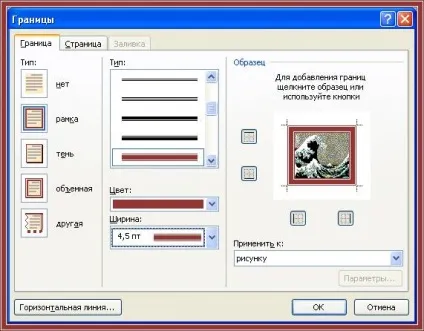

Цікавий режим Кордон і заливка.
Він містить режими, які дозволяють оточити малюнок рамкою. Причому можна оточити не з усіх боків і в різний спосіб.
На малюнку вище ми вибрали тип лінії у вигляді трьох ліній, вказали колір і встановили ширину лінії. В поле тип вказали вид рамки - рамка (тобто, клацнули по значку зліва від назви).

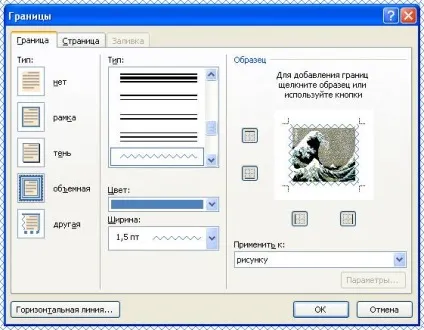

Наведемо ще один приклад на малюнку нижче, причому параметри вказані на самому малюнку.
Наступний режим контекстного меню (права кнопка миші) - Формат малюнка.
З цікавих режимів відзначимо вкладку Положення. в якій вказується положення малюнка в тексті. Якщо необхідно, щоб текст обходив малюнок по сторонам, то застосуєте режим навколо рамки. Якщо потрібно, щоб текст був і в малюнку, то виберіть режим за текстом.
Якщо клацнути мишею (можна двічі) по малюнку, то зверху з'явиться вкладка Формат (робота з малюнком). Дана вкладка містить панелі: Змінити, Ефекти тіні, Кордон, метод і Розмір. які показані нижче.

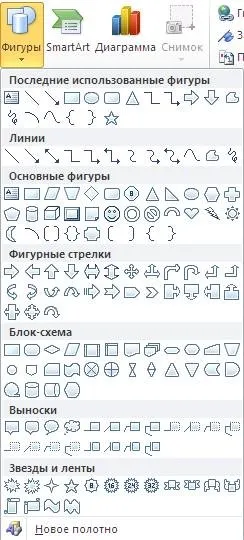

Фігури. При натисканні на цю кнопку з'явиться панно з різними видами фігур.
Щелкнем по вибраному об'єкту, наприклад, прямої лінії, потім клацнемо в будь-якому місцю в документі (початок лінії) і, не відпускаючи ліву кнопку миші, перенесемо курсор в інше місце (кінець лінії), потім відпустимо ліву кнопку миші.

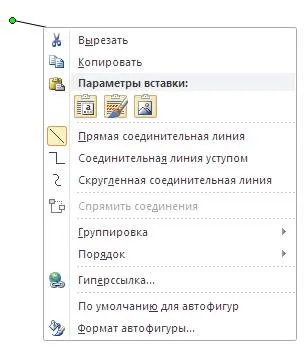

На екрані з'явиться пряма лінія, на кінцях яких знаходяться зелені точки. Вони вказують, що лінія виділена і можна її редагувати. Для її зміни клацнемо правою кнопкою миші і з'явиться панно з режимами.
Найцікавіший режим Формат автофігури. який дозволяє встановити вид лінії (наприклад, може бути переривчаста), колір, товщини, вид початок і закінчення. Крім того, є вкладки, які дозволяють встановити розташування в тексті і розмір.
Якщо по стрілці двічі клацнути лівою кнопкою миші, то зверху з'являться панелі, вид яких показаний нижче, в яких можна встановити колір, тінь та ін.
SmartArt дозволяє встановити блочну структуру, в якій можна ввести текст.
Приклад блоку у вигляді піраміди показаний нижче.
Для того, щоб відредагувати цю структуру, клацніть по ній правою кнопкою миші. З'явиться панно з режимами, для прикладу нижче показано вікно режиму Формат об'єкта.
Якщо двічі клацнути лівою кнопкою миші по об'єкту, то зверху з'являться панелі з режимами, які показані нижче.

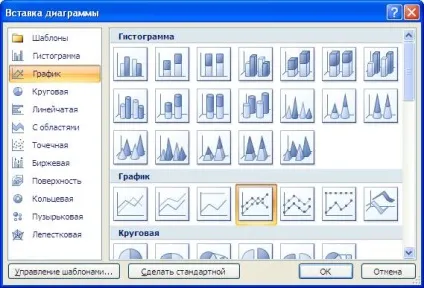

Діаграма дозволяє вставити діаграму. Виберіть потрібний вид діаграми у вікні, показаному нижче і натисніть на кнопку ОК (або двічі клацніть лівою кнопкою миші по вибраному малюнку).
На екрані з'явиться два вікна. В одному перебуватиме графік, на другому таблиця для закладу даних. Приблизні дані, які будуть в таблиці можна змінити. Про те, як це зробити, подивіться як працювати з пакетом Excel.
Щоб змінити вигляд елементів в діаграмі можна натиснути правою кнопкою по діаграмі. В результаті з'явиться панно з режимами. Причому, якщо клацати по різним елементам, то буде різний панно. Можна клацнути по осі, по лінії графіка, по самій діаграмі і т.д.
Якщо двічі клацнути по діаграмі, то зверху з'явиться три вкладки.
Відзначимо, що після установки будь-якої фігури, яка може бути не тільки малюнком, а й винесенням, лінією, прямокутником і т.д. вона буде оточена зеленими колами. Якщо розташування фігури вас не влаштовує, то підведіть курсор на потрібний коло, при цьому курсор буде мати вигляд двох стрілок, які вказують напрямок переміщення. Натисніть на ліву кнопку миші і, не відпускаючи її, перенесіть коло в інше місце, при цьому форма фігури буде змінюватися. Можна також змінити раніше намальовані фігури. Для цього підведіть курсор миші на фігуру і клацніть лівою кнопкою. При цьому навколо фігури з'являться квадрати, з якими можна проводити дії, описані вище.
Якщо підвести курсор нема на край фігури, то форма курсора зміниться на чотири стрілки, які йдуть від центру (). Якщо натиснути на ліву кнопку миші і не відпускати її, то можна перенести фігуру на інше місце.
Також можна змінювати розмір діаграми, блоків і інших фігур.
Причому робити це можна не тільки після установки лінії, діаграми, а значно пізніше. Для цього клацніть лівою кнопкою по об'єкту і можна змінювати розмір, положення та ін. Для того, щоб видалити фігуру, клацніть по ній лівою кнопкою миші і натисніть на клавішу Del.
Окремо опишемо можливість створення поля для установки там виносок. Для цього скористаємося режимом Вставка → Фігури → Нове полотно. Потім можна скористатися панно з режимами по правій кнопці (Форматувати полотно → Кольори і лінії → Способи заливки), де встановити градієнтну заливку і вставимо овал.
Якщо вибрати положення за текстом (Форматувати полотно → Положення → За текстом), то можна вставити текст.
Режим Знімок дозволяють зробити знімок вікна програми, яка працює в даний момент на комп'ютері. При натисканні на цю кнопку з'явиться панель, в яких є вікна відкритих на даний момент програм. Клацніть по відповідне вікно і знімок виявиться в тексті документа.
