Методи установки і закріплення верстата на фундаменті

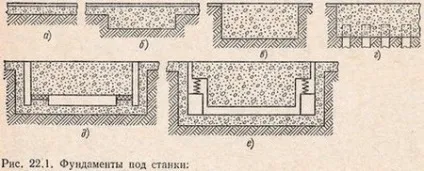

Установка верстата на фундамент впливає на основні показники його працездатності. Найбільш поширена установка верстатів на фундаменти трьох видів (рис. 22.1): бетонні підлоги першого поверху (загальна плита цеху); потовщені бетонні стрічки (стрічкові фундаменти); спеціально проектуються масивні фундаменти (індивідуальні або групові), фундаменти звичайного типу (що спираються на природну підставу), пальові і віброізольованого (на гумових килимках або пружинах).
а - пол (загальна плита); б - стрічковий (перетин в площині, перпендикулярній до осі стрічки); в - звичайного типу; г - фундамент; д - на гумових килимках; е - на пружинах.

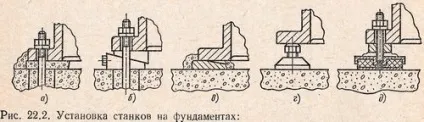

Верстати на фундаментах (рис. 22.2) встановлюють: з кріпленням анкерними болтами - на клинах з заливкою опорної поверхні станини цементним розчином або на регульованих опорних елементах (гвинтових або клинових) без заливки; без кріплення болтами з заливкою опорної поверхні станини цементним розчином; без кріплення болтами і без заливки на жорстких металевих регульованих опорних елементах; на пружних (зокрема, на гумово) опорах.
а, в - з заливкою опорної поверхні станини цементним розчином; б - без заливки розчином (з кріпленням болтами); г - на жорстких регульованих опорах; д - на гумово опорах (без кріплення болтами)
Вказану установку верстатів можна розділити на жорстку і пружну. До жорсткої відносять установку верстата на жорстких (металевих) опорах з кріпленням або без кріплення, у яких фундаментом служить плита або бетонний блок, що спираються на природну підставу або перекриття. До пружною відносять всі види установки верстата на пружних опорах і установки на жорстких опорах, у яких фундаментом служить бетонний блок, який спирається на пружні опорні елементи (гумові килимки, пружини і т. П.).

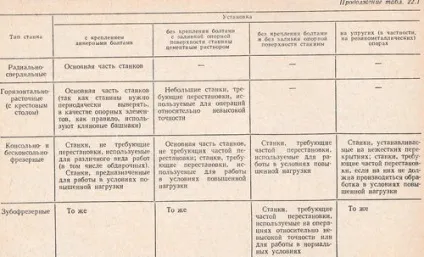

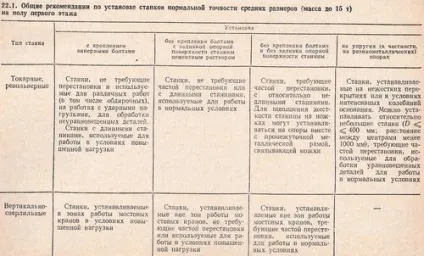

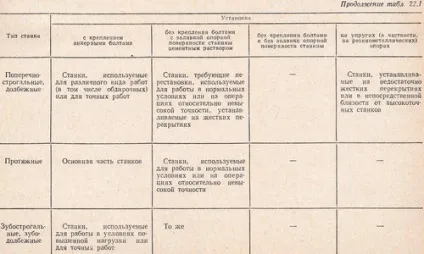

Загальні рекомендації по установці верстатів різних типів на підлозі першого поверху наведені в табл. 22.1. При установці верстатів на перекриттях застосовують ті ж опорні елементи і таке ж кріплення верстатів, як і при установці на підлозі першого поверху. Установку з кріпленням болтами застосовують тільки в тому випадку, коли в приміщенні передбачені спеціальні пристрої для кріплення болтів (забиті швелери, металеві плити і т. П.).
