Метчикоутримувачі з реверсом
Привіт, друзі!

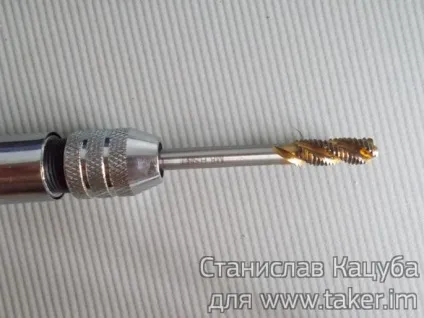

Сьогодні я розповім про досить компактному і зручному Метчикоутримувачі з реверсом. Я покажу на що він здатний, розповім як він улаштований, які недоліки має і як їх можна виправити, і навіть покажу як він влаштований всередині. Тобто огляд буде корисний абсолютно всім чоловікам. Отже, погнали!
Зовнішній вигляд, розміри і т.п. ми розглянемо пізніше, а поки я покажу на що він здатний. Почнемо з нарізки різьблення М6х1 в металі. Для цього у мене є в арсеналі класичний мітчик М6.

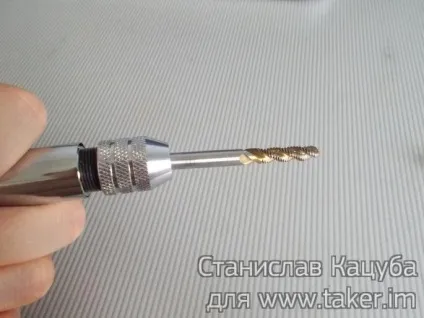

Відразу хочу сказати, що ось такі свердла-мітчики 2 в 1 для даного Метчикоутримувачі не підійдуть, тому що мають шестигранний хвостик, а Метчикоутримувачі призначений для квадратного.
Тому нарізати будемо одним, а свердлити - іншим.

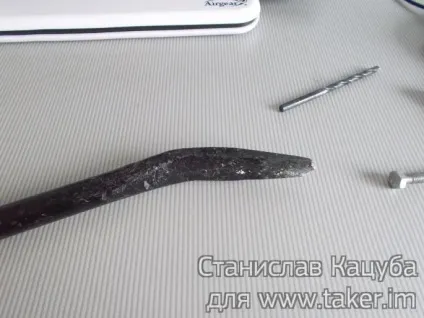

Різьба буде нарізатися ось в такому брухті-обценьками.

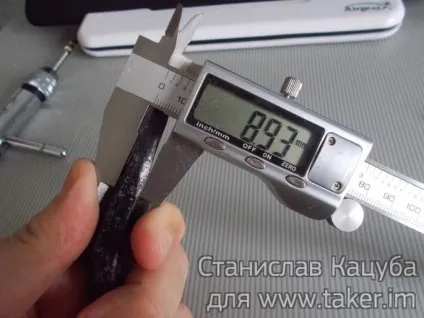

Це старий лом, який мені абсолютно не потрібен. У той же час лом сталевий, при чому сталь досить товста. У плоскій частині доходить приблизно до 9 мм.
Відповідно, завдання не аби яка. а досить складна.

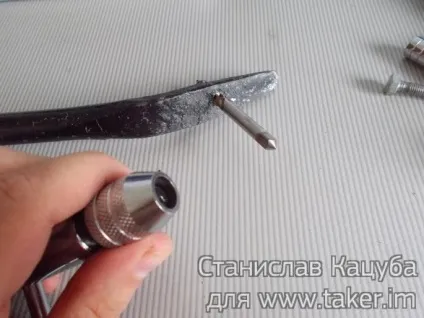

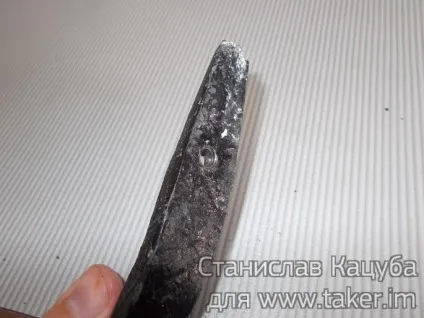

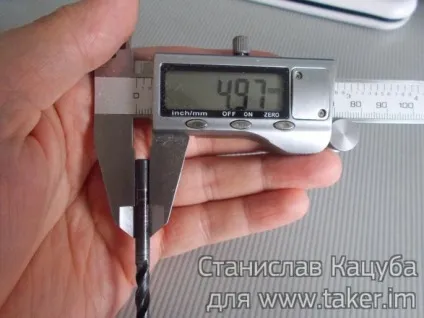

Отвір я просвердлив звичайним свердлом по металу. Діаметр свердла - 5мм. Для нарізування різьблення М6 з кроком 1мм - взагалі ідеальний варіант.
Свердлив, природно, з мастилом (а після свердління ще й зняв фаску за допомогою зенковки). Як мастила використовую найдешевше мінеральне масло, куплене в найближчому магазині автозапчастин за ціною 80р / літр. І нарізування різьблення так само було з мастилом. Як бачите, масла на Мітчики цілком достатньо ..

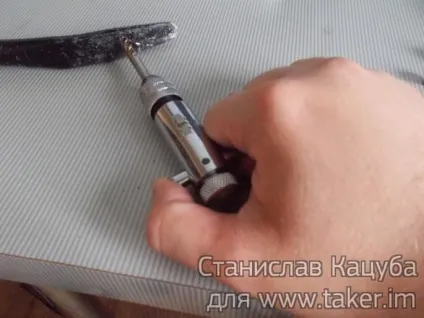

Приблизно до середини процесу я використовував ось такий хват (так зручніше).

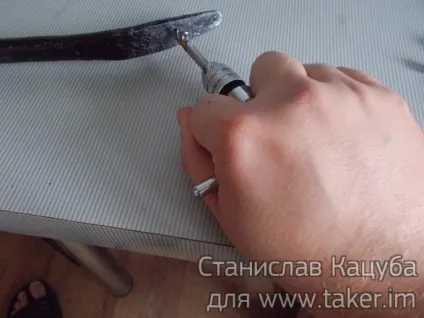

Потім я все ж змінив хват на ось такий, тому що потрібні були більш потужні зусилля.
Ще один важливий момент - нарізав "порціями", тобто 1,5 обороту вперед і півоберта назад. По-перше, так легше. По-друге, стружка від такої махінації обламується, а її уламки виводяться з отвору трохи краще. В результаті різьблення була нарізана.

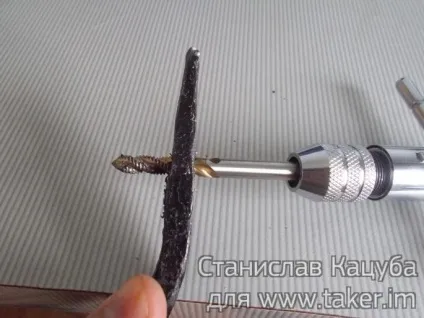

А ось при викручування мітчика з отвору вже виникла досить неприємна ситуація. По-перше, мітчик вивалився з патрона,
а по-друге, одна з губ патрона злетіла з пружини (трохи пізніше розповім про яку пружині йдеться).

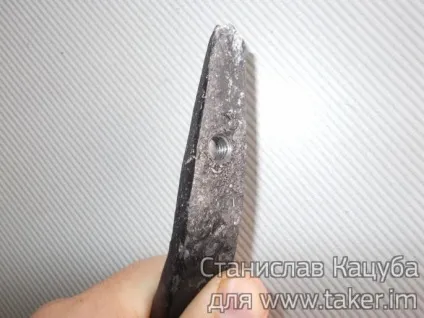

Однак, факт залишається фактом - різьблення нарізана.

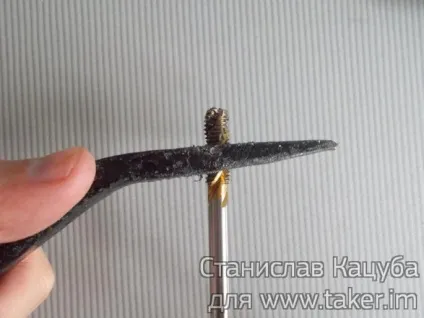

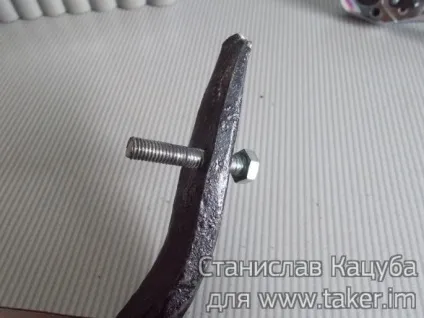

Далі я взяв болт М6 і укрутив в тільки що нарізану різьблення.
Так, я не сперечаюся, близько капелюшки на болті різьблення була прілічненько так зіпсована, тому вставив не до кінця. Однак, в іншому болт тримався нормально і майже не люфтить. За відчуттями люфт був близько 0,2 мм на всю довжину болта, тобто дуже незначний.
До повного комплекту залишилося тільки за допомогою зенковки зняти заусенкі, щоб нічого ніде не чіплялося. А то так по необережності можна пристойну сталеву скалку поймать.А найнеприємніше полягає в тому, що така заноза запросто може обламатися під шкірою. Тобто якщо Ви зловили таку скалку завдовжки 5мм, а вона приблизно посередині обломилася, то одна половина залишиться де була (на виробі), а друга - залишиться під шкірою. І справа навіть не в тому, що це боляче або неприємно, а в тому, що її з-під шкіри потім фіг дістанеш. Доводиться брати голку і раскурочівать шкіру в радіусі 15-20мм. Тому "фінішне" зенкование строго обов'язково.
З нарізкою М6 розібралися.
Далі я вирішив спробувати нарізати в цьому ж отворі різьблення М8х1,25мм. Природно, довелося розсвердлювати отвір. Для такого різьблення було б ідеальним свердло 6,75мм, але у мене такого не виявилося, тому взяв. хотів сказати 7мм. Ні. Я взяв свердло-мітчик М8 і рассверлени отвір до необхідного. При цьому я намагався використовувати його саме як свердло, щоб воно не почало нарізати різьбу (ми ж все-таки Метчикоутримувачі оглядає, а не свердла, вірно?).

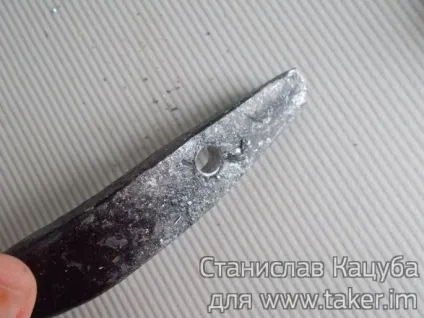

Як бачите, отвір вийшло нормальним. Навіть фаску трохи зняв (як і належить).
Метчик змазаний і на цей раз.
Із завданням Метчикоутримувачі впорався і на цей раз,
Нарізав так само "порціями" - 1,5 обороту вперед і півоберта назад. А на середині я викрутив мітчик повністю, почистив отвір від стружки, а потім продовжив робити нарізку різьблення.
В процесі нарізання різьби мітчик в патроні почав прослизати. І це не дивлячись на те, що там квадрат на хвості (а Метчикоутримувачі саме під квадрат і розрахований). Відповідно, для М8, боюся, даний Метчикоутримувачі все ж не підходить.
Але все ж різьблення була нарізана, навіть фаска після нарізки трохи знята.
М3 вже нарізати не став. Якщо навіть М6 нарізати вийшло, значить і М3 вийде. Про всяк випадок уточню - в даному випадку М6 і М3 до БМВ ніякого відношення не мають (закадровий сміх).
Питання можливостей ми розглянули, тепер розглянемо Метчикоутримувачі зовні і зсередини.

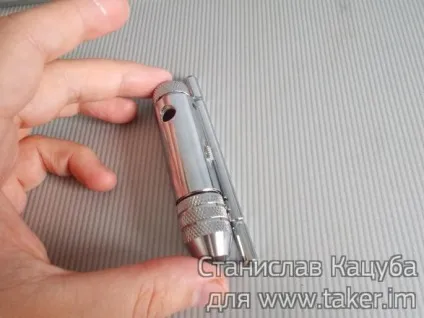

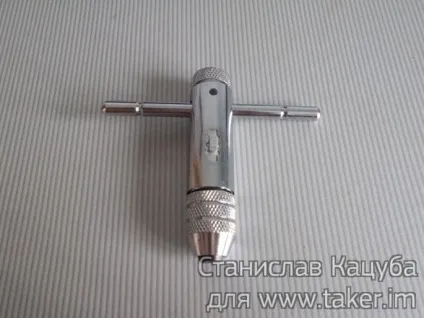

Стрижень, який робить Метчикоутримувачі Т-образним, можна вийняти.

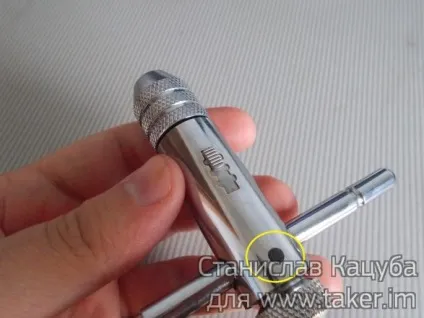

У той же час за рахунок наявного там всередині кульки
можна зафіксувати цей стрижень в "крайньому правому" або "крайньому лівому" положенні.
Але я, як Ви вже бачили, на старті намагаюся використовувати "середню" позицію.

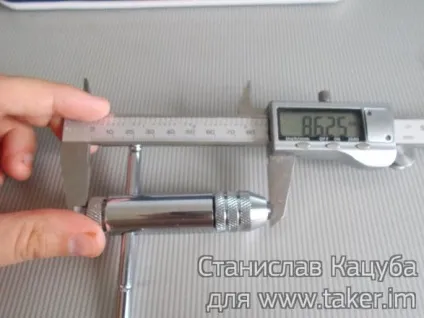

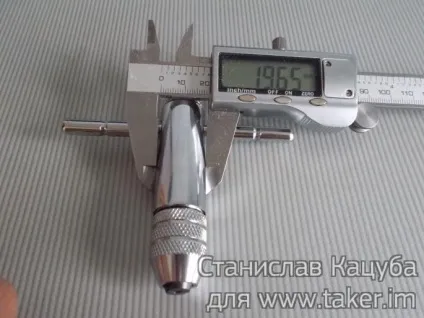

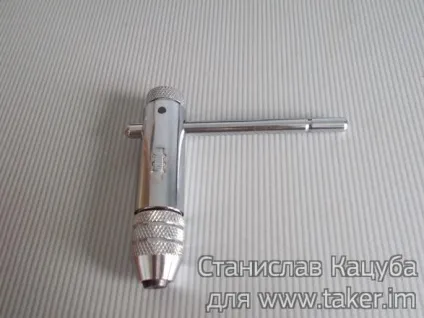

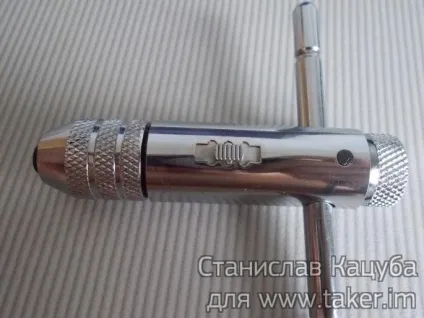

Розмір у даного власника 86х20мм:
Далі у нас перемикач реверсу.
Він має 3 позиції: нарізування різьблення (передня), блокування патрона (середня), і виймання мітчика (задня). І ось тепер, друзі, давайте розкриємо мітчик і подивимося як він улаштований. Почнемо з патрона, тому що до нього дістатися найпростіше. Просто відкручуємо ту ж муфту, яка призначена для "затягування" патрона. У підсумку ми отримуємо ось такий набір:

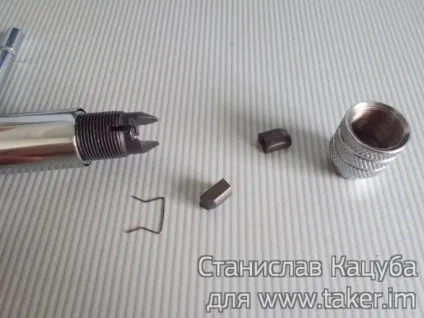

Сама муфта (справа), дві губи, в яких утримується мітчик, і пружина, призначена для того, щоб губи розтискалися при відкручування муфти.
Пружина ж повинна бути вставлена в мітчик ось таким чином (показую без губ)
Губи повинні бути надіті на пружину. Для цього тут створені ось такі отвори.
Проблема в тому, що пружина ніяк не закріплюється всередині цих отворів. Вона може вистрибнути взагалі в будь-який момент.
Я вирішив виправити це, заливши туди теомоклей і вставивши пружину ще до його застигання.
Тепер пружина нікуди не дінеться. Переходимо до розкриття основного корпусу.

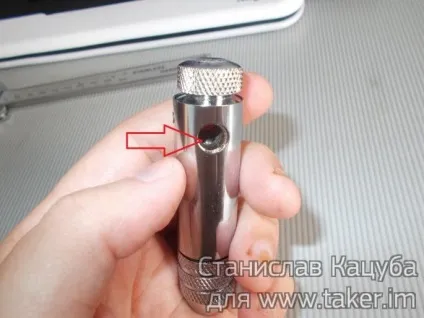

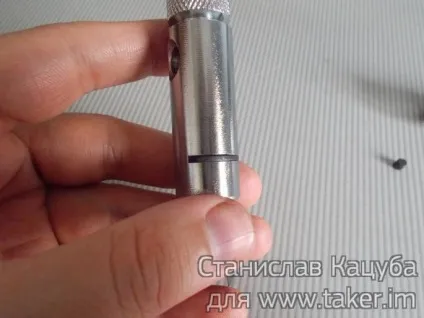

Для розкриття нам буде потрібно втопити в корпус перемикач реверсу, а разом з ним втопити і ось цю кнопку.
Важливий момент - під чорної кнопкою розташована пружина, дивіться не втратьте її!
Як Ви розумієте, пружина може при розтині виштовхнути кнопку настільки далеко, що потім Ви її навряд чи взагалі знайдете. Мені пощастило - я знайшов. А якщо б не знайшов - довелося б нарізати всередині корпусу різьблення і майструвати щось типу фіксуючого гвинта.

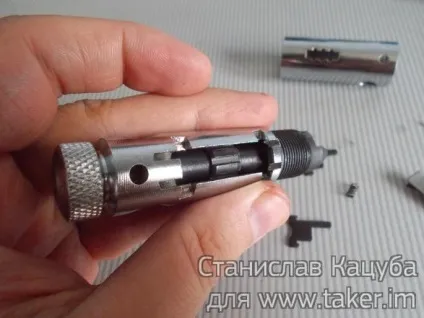

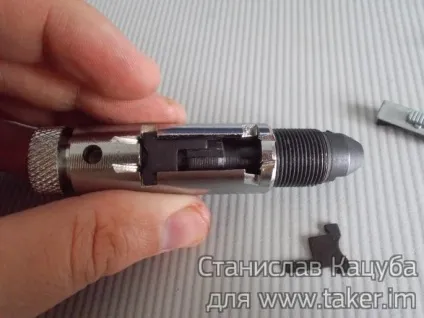

Отже, після розтину ми маємо ось що:
З кнопкою і пружиною Ви вже знайомі, з кнопкою перемикання теж, а ось блокатори - це найцікавіше.

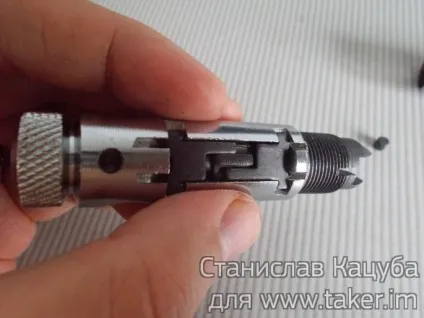

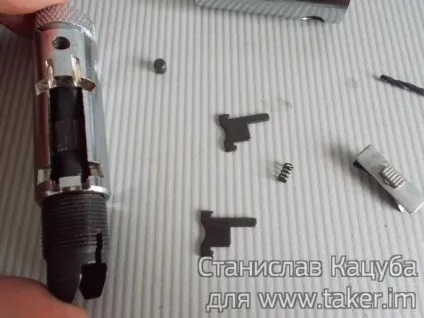

Встановлюються блокатори ось таким чином.

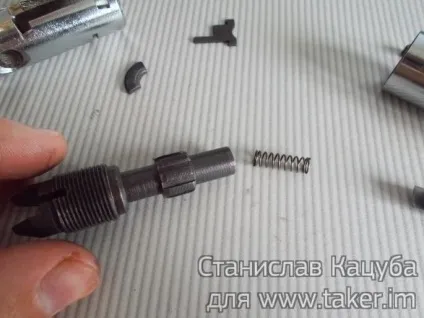

Під ними розташовується ось така шестерня.
Тобто за фактом кожен з блокіраторів працює безпосередньо з цієї шестерінкою. Тепер давайте приберемо один блокіратор і подивимося, як це відбувається.
Думаю, очевидно, що якщо шестерня буде крутитися в цьому напрямку,
то вона просто буде прослизати по блокатору і нічого "страшного" не відбудеться. У той же час при спробі крутонути в іншу сторону шестерня наткнеться на блокіратор.
За тим же принципом працює другий блокіратор, тільки в інший бік.
Тепер давайте розглянемо як перемикач керує цими блокаторами.

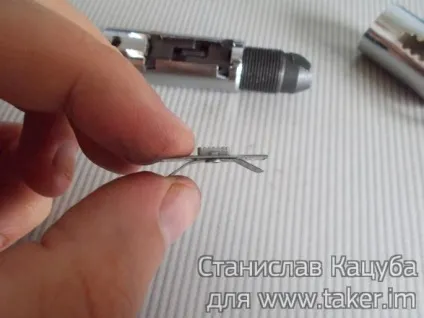

Як бачимо, на перемикачі є дві пружини. Точніше пружина одна, але з двома відстовбурченими кінцями. Один кінець пружини призначений для нейтралізації одного блокіратора, а інший - для іншого.

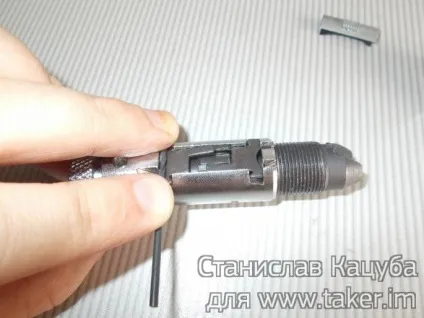

Ось тут роль пружини грає свердло. Тобто я свердлом натиснув туди, куди тисне кінець пружини.

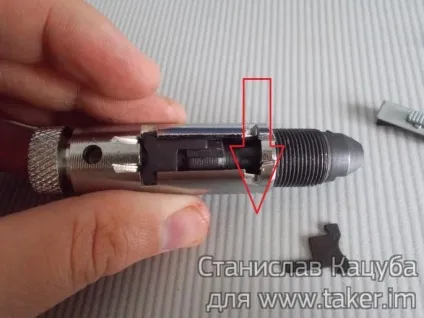

Бачите як "лапа" блокіратора задрала? Тепер цей блокіратор нейтралізований і не буде заважати шестерінці крутитися.
Тобто коли перемикач посередині - задіяні обидва блокіратора і патрон не може обертатися ні в одну сторону. А коли перемикач в одному з крайніх положень - один з блокіраторів нейтралізується і в роботу механізму вже не втручається.
Ну і на останок, давайте знімемо ось цей стопор
і подивимося що там і як.

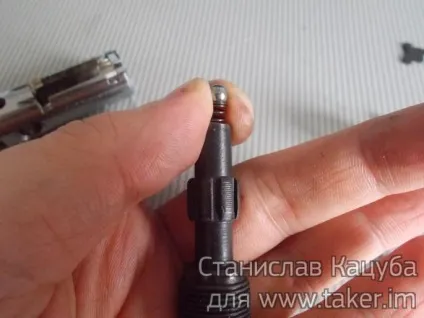

Як бачите, на іншому кінці стержня з шестерінкою розташовується пружина з тим самим кулькою, який фіксує ручку (на самому початку розповідав. Тобто всередині це виглядає приблизно ось так:
Ну і, природно, збирається це все в зворотному порядку.
- механізм гранично простий, ламатися там практично нічому
- губки я закріпив на пружині з допомогою термоклею, тепер не зваляться
- при роботі слабшає зажим. При роботі з мітчиками до М6 включно - це не критично, а ось на М8 - вже проблематично.
