Пристрій кроквяної системи вальмовой даху про нарожніках, кроквах
Однією з найбільш затребуваних в приватному будівництві є кроквяна система вальмового даху. Схема зведення подібної конструкції дозволяє отримати покрівлю, яку відрізняють:
- висока надійність,
- універсальність,
- довгий експлуатаційний термін.
Тобто все те, чим характеризується хороша покрівля.
Вальмовая дах - це прекрасне рішення для будівель з оригінальною архітектурою, мають піднесення, виступи, різні башточки, мансардний поверх.

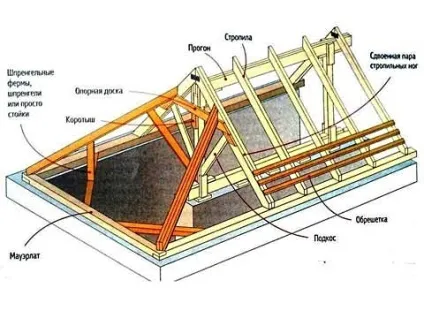

Пристрій кроквяної системи вальмовой даху передбачає наступні несучі конструкції:
Установка діагональних частин ↑

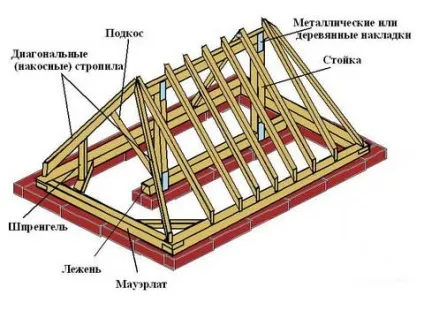

Чотири діагональних (накосних) дошки спрямовані до зовнішніх кутах і сходяться на коньковом прогоні. Нижні опори у них можуть відрізнятися - це залежить від матеріалу, яким збудований будинок:
- дерев'яний рубаний або брущатий - верхні вінці у зрубу;
- каркасний - верхня обв'язка;
- цегляний (кам'яний) - мауерлат, за допомогою якого зосереджене навантаження від дерев'яної конструкції розподіляється на кладку стін.
- Мауерлат являє собою дерев'яну балку з квадратним перетином (100 х 100мм). Його укладають або по центру стіни, або ближче до внутрішнього краю і кріплять до стіни за допомогою скруток з катанки (так можна убезпечити будова від сильних поривів вітру). Одним кінцем скрутку прикручують до милиці, який вбито в шов кладки (від верху стіни на 300 мм), іншим кріплять до балки.
- Щоб зберегти вільний доступ до огляду стропильних ніг і балки, від низу мауерлата до верху перекриття горища залишають відстань не менш 400 мм
- Всі місця зіткнення дерев'яних елементів з цегляною кладкою ізолюють шаром гідроізоляції.
- Верх накосних дощок спирається на коньковий брус, який представляє собою - дерев'яну балку з тим же перетином. Під коньковий брус через відсутність в конструкції цього типу даху цегляних фронтонів з кроком 3-4 м встановлюють дерев'яні стійки (перетин 100 х 100мм), які нижнім кінцем спираються на лежень.
Його можна укласти:
- при наявності внутрішньої несучої стіни на неї - дошка з перетином 50 х 150 мм;
- через стовпчики цегли на плиту перекриття - брус з квадратним перетином 150 на 150 мм.
У будь-якому випадку під лежень обов'язково укладають рулонну ізоляцію.

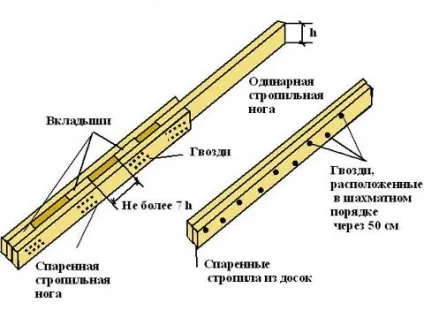

- Діагональні крокви по довжині більше звичайних, крім того, на них впираються нарожнікі, тому що приходить на них навантаження в півтора рази більше, ніж у звичайних. Накосние з цієї причини роблять спареними - вони складаються з двох перетинів звичайних пересічних дощок.
- Під неї встановлюють опори (одну-дві) у вигляді стійок з бруса або підкосів (перетин обох 100 на 100 мм). Таким чином розрахункова довжина накосной ноги зменшується. Підкоси впираються в лежень під кутом 45 °.
Пристрій нарожніков і проміжних крокв ↑
- Нижній кінець проміжних крокв спирається на мауерлат, а верхній - на коньковий брус. Встановлюють з кроком 1,0-1,2 метра. Перетину розраховують, виходячи зі схеми балки (одно- або двопрогінна), кроку і навантаження від ваги снігового покриву і власне каркаса. Навантаження від снігу розраховують з урахуванням кута нахилу.
- Вільну довжину проміжних дощок в каркасі обмежують. При прольоті будівлі:
- 8 - 10 м - під кожну ногу встановлюють одну опору (підкіс або стійка);
- 10 - 12 м - дві опори.
- Кожну другу ногу кріплять до стіни за допомогою скруток (подвійна дріт, діаметр - 4 мм), які за допомогою милиць забивають в шов кладки цегли нижче на 300 мм від обріза стіни.
- Проміжні крокви і мауерлат з'єднують за допомогою зворотного скоби.

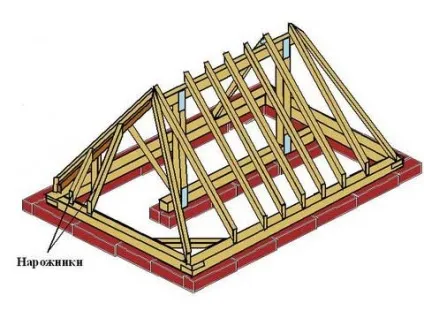

Нарожнікі (кутові елементи) називають через укороченою довжини кроквяними Півнога. Одним кінцем вони спираються на діагональну ногу, а іншим на балку-основу. Щоб навантаження на накосние від кутових розподілилася рівномірно, їх кріплять в різних місцях.
Кроквяна система вальмового даху: схема пристрою ↑
Роботи зі зведення каркаса даху проводять в наступній послідовності:
- Монтують мауерлат.
- У місця, де будуть розташовані стійки укладають лежень.
- Встановлюють на лежень стійки, строго вертикально, для конькового прогону. При необхідності стійки закріплюють підкосами.
- Для кріплення конькового підгону використовують рівень і висок. Якість конструкції повністю залежить від точності установки.
- Монтують накосние: нижній кінець - до мауерлату, а верхній - до коньковому прогону.
- З тієї ж технології установки монтують і проміжні.
- Монтуються нарожнікі.
Посилення каркаса ↑
При невеликому вугіллі будови снігове навантаження підвищується, тому з'являється необхідність посилити дерев'яну конструкцію. Для цього використовують Шпренгель. Це брус, який укладають на дві стіни, що сходяться під кутом. На нього встановлюють вертикальну стійку, яка підтримує в нижній частині накосная крокви.
При необхідності посилення верхньої частини використовують вже шпренгельних ферму. В цьому випадку Шпренгель (вертикальну стійку) підсилюють за допомогою двох підкосів.
Основна робота по монтажу на цьому закінчується.
