Кощій 5І і Кощій 5ИМ це універсальні імпульсні металодетектори, з автоматичним настроюванням на різні типи датчиків. Кощій 5І має світлодіодну індикацію (з 6-и світлодіодів), а Кощій 5ИМ ЖК екран. Також у Кощій 5ИМ доступні деякі додаткові настройки, але на глибину пошуку це практично не впливає.
Металошукачі Кощій 5І і Кощій 5ИМ можна купити в зборі, а також у вигляді наборів і блоків Кощій (набір металошукача Кощій 5ИМ, плата металошукача Кощій 5І і т.д.), і у вигляді набору Майстер Кіт - BM8042 для збірки своїми руками. У набір ВМ8042 входять плата, корпус і тумблери, динамік, наклейка на корпус і т.д. Але роз'єми і деякі інші деталі, все рівно необхідно будить купувати самостійно. Також в наборі немає нічого для виготовлення пошукової котушки.
Схема металошукачів Кощей 5І і Кощій 5ИМ:
Прошивки для металошукачів Кощей 5І і Кощій 5ИМ у відкритому доступі, на жаль, немає. Ви можете купити тільки спаяніем плату з уже прошитим мікро контролером. Прошивки бувають 2-ох версій: 1,9 (стара версія, варто в наборах майстер кит) і 1,12 якої комплектуються прилади та плати Кощеевской збірки.

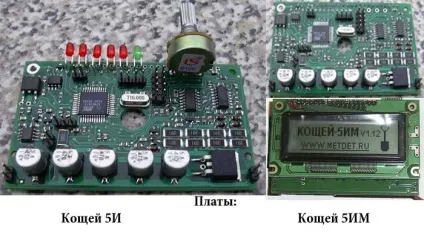

Плата металошукача Кощій 5І і Кощій 5ИМ:

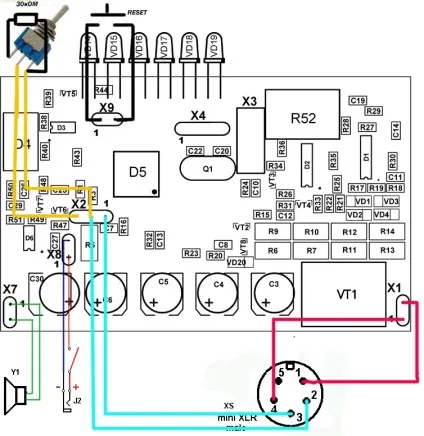

При складанні електронного блоку металошукача Кощій 5І у новачків іноді виникають невеликі труднощі, ось відмінна схема в якій наочно показано: що, куди і як підпоювати до плати металошукача:
Блок металошукачів Кощей 5І і Кощій 5ИМ:
- Принцип роботи детекторов- PI (Імпульсний);
- Напруга харчування - 12 вольт;
- Струм споживання (Без підсвічування екрану) - до 300 мА;
- Режим роботи - статичний (котушка може не рухатися щодо об'єкта);
- Індикація візуальна -РК екран або світлодіоди;
- Звукова індикація - динамік або навушники;
- Максимальна глибина пошуку з котушкою 20 см - 1,5 метра;
- Максимальна глибина пошуку з котушкою 1,2 на 1,2 см - 3 метри.
Металошукачі Кощій 5І і Кощій 5ИМ мають 3 режими роботи. економний стандартний і турбо режим. Залежно від режиму, змінюється максимальна глибина пошуку та споживання енергії.
Крім перемикання режимів, у кощіїв 5-х є сервісний режим. в який можна увійти приєднавши металошукач до комп'ютера. У цьому режимі ви зможете змінювати налаштування профілів, вимірювати індуктивність приєднаних котушок і багато іншого.
Більш детально про сервісне режимі металошукачів Кощей 5І і Кощій 5ИМ тут - serv K5
Котушки для металошукачів Кощей 5І і Кощій 5ИМ
Кощій 5І може працювати з різними видами котушок: кільцевими, кошикові глибинними рамками. Котушки ви можете купити готові, або виготовити їх самостійно.
Опис виготовлення звичайної кільцевої котушки, для металошукачів Кощей 5І і Кощій 5ИМ - Виготовлення котушки K2_K5
Опис виготовлення глибинної рами для металошукачів Кощей 5І і Кощій 5ИМ 1,2 на 1,2 метра - GL12x12
Розрахункові дані глибинних котушок для Кощій 5І і 5ИМ різних розмірів, і можливі механічні конструкції, а також опис виготовлення кошикові котушки - Виготовлення котушок для металошукачів Кощей 5І 5ИМ
Також, про виготовленні датчика для металошукача Кощій 5І. ви можете почитати в статті: «Виготовлення котушки для імпульсного металошукача своїми руками«. Всі описані там датчики теж працюватимуть з Кощієм 5і і 5ИМ.
Про способи виготовлення глибинних котушок можна прочитати тут.
Також ви можете купити готові котушки для металошукачів Кощей 5і, їх є безліч, ось фото кількох з них:
-
- Зручна реалізація глибинного металошукача, на основі Кощій 5ИМ
-
- З чого складається набір для зборки металошукача Кощій 5І (ВМ 8042), від майстер кит
