Металізація отворів друкованої плати без застосування хімічних реактивів

ST-LINK-GA

STM32F030F4P6

Почну відразу з того що я вже намагався осаджувати мідь в отвори методом гальваніки і нічого з цього у мене не вийшло. Та й ще літр аміаку в кімнаті розлив, так мене трохи з дому не вигнали. Довелося повернуться до пропайкой дротів вставлених в отвори. Але це знову набридло та й з плавним паралельно використанням мікроконтролерів від ST часто виникало питання про встановлення перехідного отвору під МК. Ось тут пропайка зволікання ніяк не підходить. Знову поліз в інтернет за ідеями. Благо таких як я заморочений цією темою багато. Шукав, шукав і наткнувся на тему того, що говориться про так званих пресовочних втулках (заклепках), мовляв вставив в отвір заклепав і на ті перехід. Ну думаю треба такими обзавестися. ВУкаіни я їх не знайшов. Може погано шукав, але друзі Китайці з АліЕкспресса із задоволенням відправили мені два мішки по 1000 і 1400 заклепок в кожному. Після замовлення поліз шукати приблуду ніж це чудо клепати. Довго шукав і на одному з форумів знайшов посилання на німецький сайт. О жах! 360 євро за якийсь степлер. Це занадто. Коротше є у мене для виробів маленький токарний станочек і лекції по ТММ з інституту))) Хто вивчав, зрозуміє. І рідний АВТОКАД))) Ось думаю отримаю клепочкі і змайстрував свій степлер з блекджек і ш. А поки вирішив випробувати ще одну цікаву технологію. Люди пропонують для початку клепати дріт в перехідних отворах від кабелю UTP-5E. Ну думаю дай і я спробую. І не погано вийшло. Правда не відразу))) Ось про ентой технології я хочу розповісти.

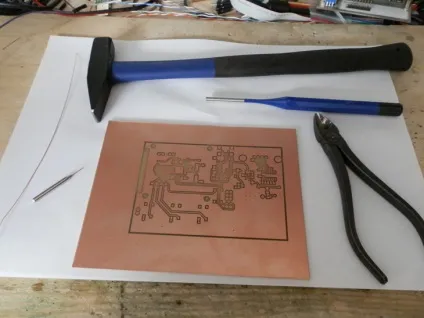

Що нам знадобиться.

Тепер власне де свердлити і що клепати.

На цих двох фотографіях добре видно пади під мікросхемами. Їх висота повинна бути нижче черева мікросхеми. Діаметр падов я використовую за замовчуванням 1,2 мм, а отвір свердлю 0,5 мм ось таким свердлом.

Для порівняння поклав зволікання з жили UTP-5E. Далі потрібно трохи дороботать вибивач. У неї кінець зроблений плоским і по початку я їй пробував клепати, але після двох перебиті провідників вирішив трохи її допив. Сенс ось у чому. Краї дуже гострі і якщо злегка перекосити і потрапити по тонкому провіднику, то бац і кромкою перерубувати провідник. Не добре. Тому я на наждаку трохи скруглил кінчик.

Далі допрацьовуємо лещата, а точніше ковадло на них.

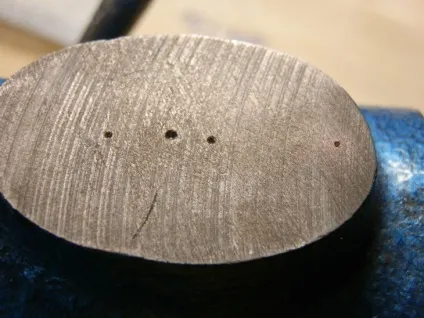

У чому полягає доопрацювання. Ось ці чотири вм'ятини я зробив кернером. У них різна глибина. Навіщо вони потрібні? Після того як просунули дріт в перехід її потрібно відрізати. А скільки? Ось для цієї мети використовується середня найбільша вм'ятина. Пронизуємо перехідний отвір дротом і кладемо на ковадло. дріт повинна потрапити у велике поглиблення. Далі Чіка зверху дріт під корінь і переносимо плату на маленьку вм'ятину. Воно у мене найправіша. Так як поглиблення менше, то частина дроту вилазить назовні. Тут з глибинами вм'ятин треба експериментувати, як з часом засвічення резисту))) Тому у мене їх чотири.

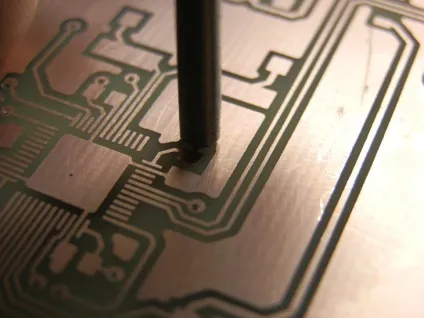

Далі акуратно ставимо на дріт вибивач і Бацци. Але не сильно, а то можна плату пробити наскрізь)))

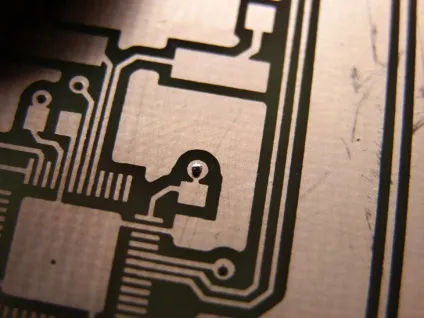

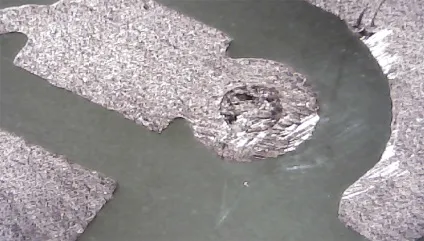

Ось що виходить.

Далі перевертаємо плату і на рівній площині по другій стороні дроту Бацци і все. Далі таким чином клепаємо все перехідні отвори. Якщо потрібно зробити перехід для ніжки мікросхеми, то для DIP можна пропаять зверху, а для, наприклад підлаштування резисторів де підлізти можна, робимо перехідний отвір впритул з майданчиком для деталі і там клепаємо. Далі за смаком, лудимо паяльником або сплавом РОЗЕ, або ще як. Але найголовніше це переходи. їх потрібно лудити так. Беремо паяльник з круглим гострим жалом. Набираємо припій, заливаємо перехідний отвір (упс, вже не отвір) флюсом, я використовую ЛТИ-120, і тикаємо в цетр вістрям жала. Чекаємо трохи поки пад прогріється і олово саме стече на нього. Усе. При такому лудінні крапелька виходить маааааленькая, а за рахунок принципу спайки двох ніг (це коли при пайку SOIC микрухой можна ляпнути на дві ноги, а потім матюкаючись намагатися зняти зайвий припій) вона наглухо споює пад і дріт воєдино.

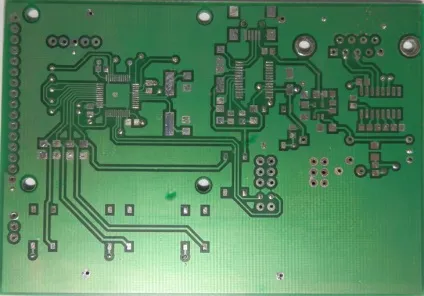

Ось готова плата.

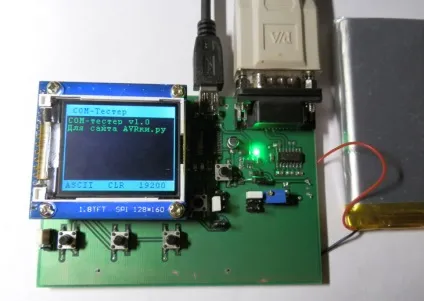

А це в зібраному вигляді і в працюючому стані. Начебто все працює.

Так, ось ще, не забудьте перед напайкою деталей продзвонити всі провідники на тему розриву. Все ж це механічна металлизация. Ну от і все. Вдалих плат і жаркого літа)))

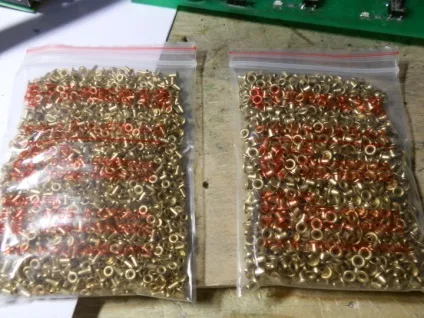

Зи! Прийшли клепки. Як цей бісер клепати.

Правда під ноги з відстанню 2,54 вони не підійшли.

Віталій 03.12.14

це не заклепки, це люверси))) для тканин www.youtube.com/watch? v = z7BGVtT6BBw

Олексій 03.12.14

Та яка різниця)) Все одно для мікросхем не підходить. Та й клепальнік я так і не зробив. Коротше лежать у мене два мішка і радіють.

ПосетітельВя 24.04.15 21:54

я коли займався радіовредітельством про ліжечках під МС тільки чув. А що б микруха при евакуації не тягнула за собою доріжки користувався фольгою від залишків. дослідним шляхом визначається ф свердла, (зачищена від залишків клею фольга зазвичай згортається в трубочку тільки в іншу сторону) встромляється трубочка в отвертсіе і развальцовивается голкою. Після з іншого боку обрізається зайве і так само вальці. Довго, нудно, але того варте.

Олексій 26.04.15 10:26

Чекаю з Китаю плату управління для MACH3, хочу все таки спробувати спочатку свердлити, а потім хімічно металлизировать. Чув що є набір меднения діелектриків. Хочу знайти такий і спробувати.

Олексій 15.09.15 22:36

Олексій 16.09.15 8:25

Дізнавався, є такі. Німецькі. Ціна заклепок + крёпальнік коштує стільки грошей, що мені простіше в Китаї замовити готові на все життя. Зараз Китай робить плати тощо 1 $ за хустці 5 см на 5 см, при замовленні 10 шт. А якщо мені потрібно зробити самому, то якщо багато переходів, клепати, а якщо мало, то перемички впаюються. Та й ще я в Москві живу і заради заклепок в Пітер їхати. )))
