Пристрій пальового фундаменту своїми руками, будівництво і ремонт будинку своїми руками

У тих місцях, де земля часто піддавалася затоплення, люди будували свої будинки на палях. які забивали в землю. Робилися палі з колод, а заганялись в землю вручну. Ця робота забирала багато часу і сил. Таким способом вдавалося підняти будинок на деяку висоту, вище від води. Цей спосіб досить часто застосовується і в даний час, у випадках, коли ділянка під будівництво знаходиться на слабкому грунті в болотистій місцевості або на торфянників.

Розрізняються різні конструкції пальових фундаментів:

по виду паль;
за способом виготовлення стрижнів і заглиблення їх у грунт;
по розташуванню паль під будовою;
за характером роботи в грунті;
по виду ростверків.

Паля являє собою стрижень, круглого або прямокутного перерізу, повністю або частково занурюваної в грунт. Найчастіше він заточується з одного кінця, для полегшення впровадження в грунт. У разі виготовлення паль в землі, попередньо пробуріваются свердловини, а потім армуються і бетонуються.

Переваги та недоліки пальового фундаменту

Незважаючи на гадану складної конструкцію, фундамент вид фундаменту має ряд переваг:

велику швидкість будівлі і економію часу;
мінімум земельних робіт;
можливість виконання робіт в будь-який час року;
зниження витрати бетону;
мінімізацію трудомісткості робіт;
зниження вартості будівництва.

Фундамент пальовий з ростверком являє собою загальну конструкцію. Ростверк, який збільшує стійкість фундаменту, може бути у вигляді стрічки (свайно-стрічковий), або у вигляді плити (свайно-плитковий).

Змонтувати ростверк можна із залізобетонних елементів, або залити моноліт з бетонної смесит. Другий варіант кращий для самостійного виготовлення.

Від землі до нижньої частини ростверку повинна бути деяка відстань. В цьому випадку спучений морозом грунт ростверк не підніматиме. Фундамент палі дозволяє зменшити втрати тепла будинки, так як ростверк не стикається з мерзлої землею. Цей фундамент, на відміну від стрічкового, зменшує вібрації від автомобільних і залізних доріг.

Фундамент палі вважається одним з найнадійніших. При порівнянні столбчатого і пальового фундаментів, технологія останнього значно простіше. При цьому методі, немає необхідності викопувати ями, споруджувати опалубку і засипати пазухи. Монтаж фундаменту палі, зменшує кількість земляних робіт. Палі можна забивати в ґрунт за допомогою спеціальної техніки, а буронабивні палі свердловини пробуріваются будівельним буром вручну.

Недоліком при цьому методі є складність пристрою цоколя. Простір між землею і ростверком необхідно заповнювати. У пальового фундаменту мала стійкість на грунтах і набухаючих грунтах.

Різновид пальових фундаментів

Палі за способом занурення в землю поділяються на:

гвинтові палі;
забивні;
буронабивні;
набивні палі
бурові палі із залізобетону;

палі гвинтові

Палі гвинтового типу роблять із міцної сталевої труби, в нижній частині якої приварені спеціальні лопаті вформевінтовой різьблення. Така паля нагадує величезний шуруп, який вкручують в грунт. У верхній частині гвинтовий палі проробляються отвори, щоб виробляти вкручування. Під час вкручування здійснюється контроль вертикальності палі. Потім порожнину труби, для стійкості заливається бетоном. У приватному будівництві цей метод можна застосовувати рідко, тому що для вкручування необхідна спеціальна техніка.

забивні палі

Палі є більш надійними. При влаштуванні такого типу фундаменту заздалегідь визначається навантаження на кожну палю. Виходячи з розрахункового навантаження, визначають силу для забивання палі. Коли паля перестає заглиблюватися при заданій силі забивання, значить, вона досягла розрахункового навантаження. Забивають палі за допомогою пневматичних молотів. Матеріалом для забивних паль використовують хвойні породи дерева (кедр, модрина, сосна) і дуб, а також сталь і залізобетон.

У дерев'яній палі, кінець, що забивається в грунт, загострюють і надягають сталевий наконечник. На верхню частину надягають сталеве кільце, для запобігання розколювання.

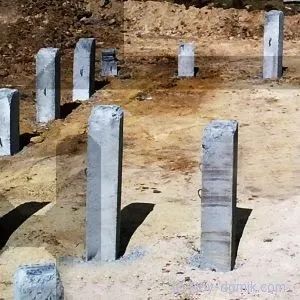

Залізобетонні палі також загострені на кінці. Палі реально забити своїми руками, за допомогою спеціальних молотів. Після забивання всіх намічених паль, їх зрізають на одному рівні, і з'єднуються зверху ростверком.

буронабивні палі

На грунті, що спучується доцільніше використовувати буронабивні палі. Хоча цей спосіб є більш трудомістким, в порівнянні з двома попередніми, зате не потрібно оренда дорогою сваєбійне техніки.

Буронабивні палі встановлюються в раніше пробурені свердловини. При пухкому грунті, з труб встановлюється обсадка свердловини.

Залежно від загальної маси майбутньої будови, розраховується кількість паль. Після забивання всіх паль, їх оголовки обрізають на одному рівні. Далі встановлюється ростверк.

Пальово-ростверкових фундамент

Пальово-ростверкових фундамент є різновидом свайно-стрічкового фундаменту. При цьому методі стрічку фундаменту піднімають на 10 - 15 см від поверхні грунту.

Пробурити палі під фундамент можна за допомогою ручного бура (садового чи спеціального), діаметр якого до 30 см, а довжина штанги більше 5 м. Зазвичай достатньо глибини 10 м і діаметра свердловини 25 см. Дно свердловини заливається розчином бетону, приблизно 250 мм.

Далі рівно по центру поміщаємо трубу з азбестоцементу діаметром 200 мм. Трубу можна замінити чохлом з руберойду, ПВХ плівки або листа оцинкованої сталі, щоб палі не виштовхувала під впливом спучування грунту. Труба розміщується до схоплювання розчину на дні свердловини. З грунту труба повинна виступати на 300 мм.

Щоб зберегти вертикальне положення труби, по боках її засипають піском, який утрамбовуємо. Так вийде форма для заливки розчину бетону.

Всередину труби встановлюється арматура з трьох металевих прутів, пов'язаних дротом. Прути мають рівновіддалено відносно один одного і на третину радіуса внутрішнього радіусу труби. Прути повинні бути вище свердловини до висоти майбутнього ростверку.

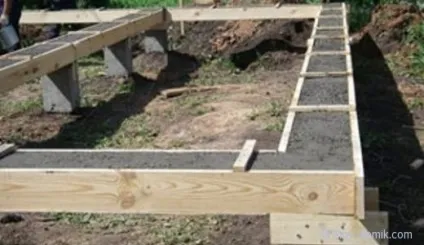

Потім монтується ростверк:

встановлюється опалубка на палі;
монтується арматура;
прути арматури з'єднуються з арматурою ростверку;
конструкція ростверку заливається бетоном.

У висоту ростверк повинен бути від 300 мм або трохи більше, а його ширина - трохи більше товщини стін будівлі.

Особливості експлуатації пальових фундаментів

Безліч НДІ і компаній проводили ряд випробувань, які вивчають довговічність і термін експлуатації пальових та інших фундаментів. За підсумками випробувань з'ясувалося, що довговічність стовпчастого фундаменту становить приблизно 50-60 років, після закінчення даного терміну залізобетон стає менш міцним і деформується.

Підводячи підсумок, слід зазначити, що для індивідуального будівництва оптимальним варіантом є палі із залізобетону, палі набивні бетонні і гвинтові сталеві палі. Найбільш підходящим способом заглиблення в індивідуальному будівництві є буронабивної спосіб.

Зробити якісний фундамент палі своїми руками досить складно. Однак наявність деяких навичок, спеціального обладнання і бажання зробити підставу для будинку стійким і довговічним дозволяють легко впоратися з цим завданням. Ретельно сплановане будівництво і наявність якісних матеріалів стануть запорукою успішного монтажу пальового фундаменту.
