Прес своїми руками для гаража креслення і складання
У гаражі прес часто необхідний. Торгові мережі пропонують його за цінами, які бувають абсолютно неадекватні. Залишається одне - зробити прес своїми руками. Благо, для автолюбителя, що володіє певним досвідом в технічному обслуговуванні та ремонті свого авто, це не представить особливих складнощів. Тим більше що саморобний прес можна максимально адаптувати під конкретні потреби власника.
Основні характеристики і призначення саморобного преса
Прес для гаража потрібен при виконанні багатьох операцій, необхідність в яких виникає при ремонті автомобіля. Без нього ніяк не обійтися в ході запрессовки або випрессовкі колінчастого вала і різних втулок. Для підшипників, установка і виїмка яких викликає проблеми, його теж можна використовувати. А можна вигнути арматурний прут або металевий лист. Для випрессовкі сайленблока він просто незамінний. Найбільше тиск з доступних пристроїв може створити гідравлічний домкрат, який і стає основною складовою саморобного преса. Механічний прес, зокрема важільний, кривошипний або гвинтовий, набагато поступиться йому в потужності.
Основною перевагою портативного домкрата є високий ККД, що дозволяє саморобному пресу, в який він буде вмонтований, виробляти стиснення з великою силою. При цьому підніматися і опускатися він буде досить плавно. З недоліків же найбільш істотним можна вважати неможливість точного регулювання при опусканні опорного штока. Тому після тиску на деталь тиск в домкраті доведеться стравити повністю, а потім знову підняти шток, поки він не упреться в неї знову.
З усіх видів домкратів для установки на прес оптимальним буде одноштоковий пляшковий. Він може створити тиск від 2 до 100 т, чого для автомайстерні цілком достатньо.
Матеріали і інструменти для виготовлення саморобної рами
Оскільки прес буде працювати з високим тиском, для нього буде виготовити металеву раму, що володіє необхідним запасом міцності. Щоб зробити прес максимально міцним, потрібно взяти сталевий швелер № 10 або більше, куточок 5х5 см, сталеву смугу товщиною не менше 1 см, товстостінну профільовану трубу квадратного перетину, сталеву пластину завтовшки 1 см і розміром 10х25 см, а також шматок круглої труби довжиною 1 -2 см такого діаметру, щоб в неї входив шток домкрата. Крім того, для відтягування упору знадобляться 2 дверні пружини.
Щоб зібрати з цього раму, знадобиться зварювальний апарат з набором електродів, кутова шліфувальна ручна машинка, більш відома як «болгарка», і кілька ріжучих дисків для металу до неї. Крім цього, потрібна буде електродриль з набором свердел по металу.
Саморобний прес при цьому може мати розбірну конструкцію, тому для з'єднання основних деталей можна використовувати замість зварних швів болти діаметром 20 мм з гайками. Залишається додати рулетку, схил і рівень, і можна приступати до монтажу.
Технологія складання преса своїми руками

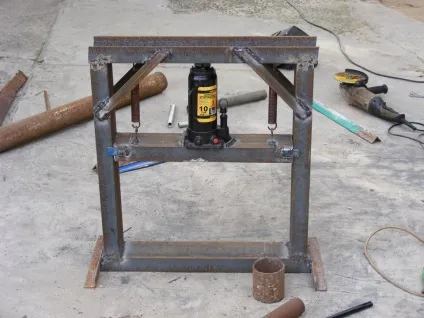

Перш за все потрібно виготовити креслення майбутнього преса. Параметри їх можуть дещо відрізнятися в залежності від конкретних умов, головна з яких - це модель домкрата (рис. 1, 2). Висота напрямних станин повинна бути дорівнює довжині корпусу домкрата з висунутим до межі штоком, до якої додається товщина знімного упору. Головне - це визначитися з напрямком тиску: від низу до верху або навпаки. Від цього залежить стан домкрата. Після цього метал ріжуть на деталі відповідно до креслення. Якщо передбачені отвори, то їх просвердлюють електродрилем.
Потім з профільованої труби або куточка зварюється підставу. Воно може мати отвори для кріплення до підлоги гаража. Якщо він нерівний, то з їх допомогою можна регулювати положення преса. Напрямні станини роблять з квадратної труби або швелера, паз якого звернений усередину. З них же зробіть нижній упор. Після цього з станин, упору і підстави збирають єдину раму, кути якої повинні бути строго прямими.
Сумний упор повинен рухатися по вертикалі уздовж напрямних і тиснути на оброблювану деталь. Оскільки ці деталі можуть мати різні розміри і форму, він повинен зніматися легко. Упор збирається з сталевих смуг товщиною не менше 1 см, довжина яких повинна бути трохи менше відстані між внутрішніми поверхнями станин. Для фіксації цього упору в проміжку між станинами в поверхнею упору свердлять два отвори, до яких болтами кріплять дві сталеві пластини, довжина яких на 10 см більше відстані між станинами. Вони обмежать бічний хід упору.
На нижню площину рухомого упору приварюється строго по середині відрізок круглої труби. У неї буде входити торець домкратних штока, фіксуючи його положення. На однаковій відстані від нього кріпляться дверні пружини. Вони будуть розтягуватися при роботі домкрата, а при стравлювання тиску - повертати упор в початковий стан. Верхня перекладина робиться з такого ж швелера, що і станини, і жорстко кріпиться в проміжку між ними. Залишається прикріпити болтами основу домкрата до нижнього або верхнього упору в залежності від напрямку руху штока. Після цього прес можна вважати готовим до експлуатації.
Дія саморобного агрегату буде нічим не гірше преса заводської збірки.
