За маштабу мережі можна розділити на:
  1. LAN (Lokal Area Network) - локальна мережа в межах підприємства, установи, однієї організації.
  2. MAN (Metropolitan Area Network) - міська або регіональна мережа, тобто мережу в межах міста, області.
  3. WAN (Wide Area Network) - глобальна мережа, що з'єднує абонентів країни, континенту, усього світу.

Найпростіша дротова мережа

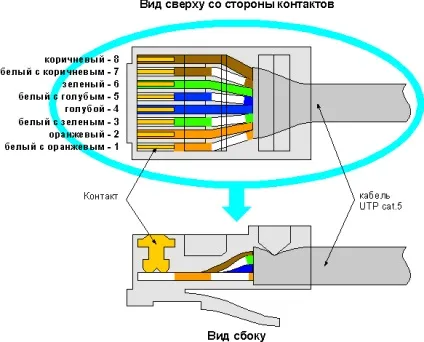

Маємо 2 комп'ютери, в обох встановлена ​​мережева карта з роз'ємом під коннектор RJ-45. Відомо що струм відмінно "біжить" по дротах, беремо провід ( "вита пара", це 8 дротів, скручених попарно, в оболонці). На кожен з 2-х кінців дроту надягаємо так званий коннектор,

Мережі адресація в ip-мережах

натискаємо на контакти ( "обжимаємо") за допомогою спеціальних кліщів (а можна і викруткою натиснути), при цьому кожен контакт коннектора "впивається" в один з дротів кручений парти.
Мережі адресація в ip-мережах

Отриманий таким способом шнур (патч-корд - "patching cord" - з'єднувальний шнур)
Мережі адресація в ip-мережах

будемо використовувати для з'єднання 2-х комп'ютерів, один кінець в роз'єм мережевої карти першого, другий в роз'єм мережевої карти вторгся комп'ютера. Таким чином найпростіша мережу з 2-х ПК побудована.

Тут треба зауважити що в разі з'єднання безпосередньо ПК - ПК з другої сторони використовується інший порядок дротів, такий кабель називається "кроссовер".

Типова локальна мережа

На практиці, звичайно, ніхто два комп'ютера м \ у собою через провід не з'єднує, їхній невід почав з 2-х комп'ютерів, обидва з них приєднані патч-кордами до мережного обладнання, яке бере на себе всі дії з управління пакетами даних м \ у вузлами . Наприклад для домашньої мережі це часто є багаторазовим wifi точка доступу, яка є багаторазовим одночасно і маршрутизатором (або "router" - "роутер"). Такий пристрій дозволяє легко підключити до 4-х провідних устойств (тому що в домашніх зазвичай 4 вільних порту \ роз'єму) і велике число бездротових. Таким чином будується локальна мережа з декількох комп'ютерів.

Мережі адресація в ip-мережах

11000000 10101000 00000001 00000010 (192.168.1.2)

11111111 11111111 11111110 00000000 (255.255.254.0)

11000000 10101000 00000000 00000000 (192.168.0.0)

Комп'ютерів маска підмережі потрібна для визначення меж підмережі. Щоб кожен міг визначити, хто знаходиться з ним в одній [під] мережі, а хто - за її межами. (Взагалі-то можна говорити просто «мережі», часто цей термін використовують саме в значенні «IP-підмережа».) Справа в тому, що всередині однієї мережі комп'ютери обмінюються пакетами «безпосередньо», а коли потрібно послати пакет в іншу мережу - шлють їх шлюзу за замовчуванням (третій настроюється в мережевих властивості параметр, якщо ви пам'ятаєте).

0 0 0 0. 0 0 0 0

0 0 0 0. 0 Номер вузла

Номер мережі 1111. 11

Мал. 3.2. Формат пакета протоколу ARP

В поле типу мережі для мереж Ethernet вказується значення 1. Поле типу протоколу дозволяє використовувати пакети ARP не тільки для протоколу IP, але і для інших мережевих протоколів. Для IP значення цього поля одно 080016.

База даних DNS має структуру дерева, званого доменним простором імен, в якому кожен домен (вузол дерева) має ім'я і може містити піддомени. Ім'я домену ідентифікує його положення в цій базі даних по відношенню до батьківського домену, причому точки в імені відділяють частини, відповідні вузлам домену.

Корінь бази даних DNS управляється центром Internet Network Information Center. Домени верхнього рівня призначаються для кожної країни, а також на організаційній основі. Імена цих доменів повинні слідувати міжнародним стандартом ISO 3166. Для позначення країн використовуються трьохбуквені дволітерні абревіатури, а для різних типів організацій використовуються наступні абревіатури:
  • com - комерційні організації (наприклад, microsoft.com);
  • edu - освітні (наприклад, mit.edu);
  • gov - урядові організації (наприклад, nsf.gov);
  • org - некомерційні організації (наприклад, fidonet.org);
  • net - організації, що підтримують мережі (наприклад, nsf.net).

Кожен домен DNS адмініструється окремою організацією, яка зазвичай розбиває свій домен на піддомени і передає функції адміністрування цих піддоменів іншим організаціям. Кожен домен має унікальне ім'я, а кожен з піддоменів має унікальне ім'я усередині свого домену. Ім'я домена може містити до 63 символів. Кожен хост в мережі Internet однозначно визначається своїм повним доменним ім'ям (fully qualified domain name, FQDN), яке включає імена всіх доменів у напрямку від хоста до кореня. Приклад повного DNS-імені.

Комп'ютер-клієнт DHCP переходить в стан "вибір" і збирає пропозиції від DHCP-серверів. Потім він вибирає один з цих пропозицій, переходить в стан "запит" і відправляє повідомлення request (запит) тому DHCP-сервера, чиє пропозицію було обрано.
