Megadrum і електронні барабани

Ви коли-небудь мріяли грати на барабанах будинку? У мене це бажання було вже давно, але іншого варіанту, як електронна установка немає - я живу в багатоквартирному будинку, та й домашні від звуків акустичних барабанів повісилися б. Та ось тільки стоять е-барабани аж ніяк не дешево. Деякий час я копирсався з мікрофонами, і навіть написав невеликий шматок софта, який так-сяк розпізнавав удари по тренувальному педу Remo. Однак для повноцінної установки потрібно барабанів 6-10, а мікрофонних входів у мене тільки два. І ось, знайшов я в інтернеті схеми на один девайс ...

Модуль збирається досить легко, існує досить доброзичливий форум підтримки. так що в разі будь-яких проблем завжди можна звернутися туди (я там сиджу під своїм стандартним ніком Firelord, так що вирішите зібрати MD і будуть проблеми, звертайтеся).

Поговоримо про функції, які виконує MegaDrum. А для цього треба також трохи розповісти про принципову пристрої електронної барабанної установки. Нижче наведена схема типового підключення електронних педів до комп'ютера.

Пристрій електронної частини е-барабана зазвичай просте. У найпростішому випадку з усієї електроніки-то там один-єдиний пьезо-елемент (тригер), що є датчиком вібрації. У педах з декількома зонами може бути більше пьезо або світчей, а також додаткових наворотів.

При ударі в пьезо-елементі змінюється потенціал, і це тут же реєструє тригер-модуль. Ми розглядаємо варіант модуля без вбудованих звуків ударних інструментів (це, наприклад, Alesis Trigger IO, MegaDrum, eDrum). Тому наступний крок - модуль обробляє які з усіх педів сигнали і на основі хитрих обчислень динаміки відправляє в підключений по USB / MIDI комп'ютер MIDI повідомлення. У комп'ютері в цей момент може бути завантажений синтезатор або семплер ударних інструментів, на зразок EZDrummer, Addictive Drums або ще чого-небудь. Семплер отримує MIDI повідомлення і з колонок вилітає чудова музика.

MegaDrum є досить потужним проектом, і тому підтримує велику кількість педів від Alesis / Roland (включаючи трьохзонний педи), а також має підтримку позиційного Сенсинг.

Я зібрав версію MegaDrum з 32-ма входами (на практиці без зайвих проблем можна підключити 15 стререо-педів і 1 моно-пед). Плати ви вже можливо бачили. а ось весь модуль в збірці:

Працює модуль як заявлено, проте або в силу обраного схемотехнічного рішення, то чи через специфіку електропроводки в моїй квартирі, то чи через наведення в сполучних проводах іноді спонтанно порушуються вхідні канали, коли в мережі включається / вимикається потужний споживач електроенергії.

Ну, все-таки одна справа була зробити сам модуль, і зовсім інше - електронну ударну установку. Тут я побігав чимало, позначилося як відсутність матеріалів для педів, відсутність у продажу пьезо-елементів, так і вбрання рішення для кріплення педів на каркасі. У квартирі, прямо скажемо, у мене тісно, ​​і потрібно було компактно все розмістити.

В результаті педи я зібрав за технологією гума - фанера - алюмінієвий диск з тригером - поролон - фанера з кріпленням. Для малого барабана я лінчував тренувальний пед Remo, розрізавши поролон в його нутрощах на дві частини і проклавши там додатково алюмінієвий диск з пьезо. Електронна бас-бочка у мене вже, на щастя, була, так само як і педаль, тому з цим проблем майже не виникло. Просто якийсь нехороша людина свого часу вишкріб з неї тригер (не інакше пішов здав бідний датчик на метал) і мені довелося поставити туди свій.

Проте найголовнішою складністю виявилося розробити більш-менш нормальну динаміку для моїх педів. І навіть зараз я їй не особливо задоволений, а займався я їй близько місяця. Тригери у мене виявилися занадто «гарячі» і трохи що давали максимальний рівень сигналу, так що я їх не просто посадив на алюмінієвий диск на «момент», а ще зробив маленькі прокладки з тієї фігні, яку кладуть в черевики, щоб ті не м'яли.

Поки що я зробив тільки дві тарілки: хай-хет і креш з заглушкою. Однак на час тестування цього по ідеї вистачає.

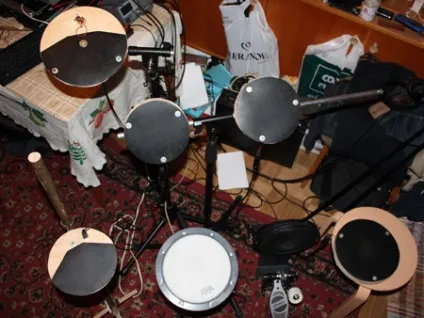

Ось що у мене вийшло в загальному підсумку:

Нещодавно до сету додався і простенький райд.

Томи і тарілка покояться на алюмінієвих трубках діаметром 15 мм. Самі трубки засунуті в звичайні мікрофонні стійки - менш стійко в порівнянні з будь-якими кріпленнями з PVC-труб, але зате все надкомпактне, і за 10 хвилин забирається в кут. Плюс легко регулюється висота :-)

Попрацювавши з електронними барабанами я можу сказати, що в домашніх умовах цілком можна за невеликі гроші (не рахуючи семплера на ПК) зібрати зовсім непоганий сет. Мої витрати на сет були наступними: близько $ 170 обійшлася мені збірка MegaDrum, $ 30 гума для педів, поролон і алюмінієві трубки; бочка і педаль, снер і кабелі, а також стійки для мікрофонів у мене вже були, але за моїми підрахунками вони коштували б додаткових $ 200. Разом, близько $ 400. Для порівняння, фірмовий сет з модулем ROLAND стоїть біля нас близько $ 4000, тобто в 10 разів дорожче. Ніби як непогано заощадив, та ще й досвід отримав.

Просто тут 2 теорії виходять з 1 причини:

1) Коли включаються прилади, що містять двигун, то в першу хвилю синусоїди, коли котушка двигуна ще не намагнічена і не чинить опору, то опір чинить тільки обмотка за формулою опору дроти - звідси і перешкоди в мережі.

2) Можливо з цієї ж причини совкові дроти в момент пуску двигунів (холодильник або пилосос) пропускають струм з перевантаженням і йде до цих розеток лінія створює «перекіс» (якщо побудуєш векторну діаграму перевантаження, то відразу побачиш), звідси на вашій фазі напруга нижче , ніж на протилежних фазах, звідси і створюються перешкоди.

Тому можливе лікування проблем:
а) постачання LC-фільтром девайсів, чутливих до перешкод
б) монтаж більш товстих проводів з низьким опором
