Марка електричного кабелю і проводки для дому та гаража вибираємо правильно

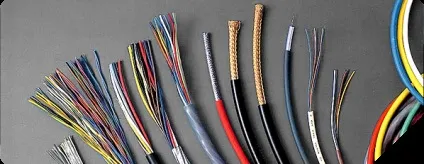

На сучасному ринку представлений широкий вибір кабельно-провідникової продукції різних виробників і марок, кожна з яких служить для виконання певних завдань (харчування силовий або оперативної частини електрообладнання, підключення телевізора або інтернету і т.д.).

У цій статті розглянемо найбільш популярні марки кабелів для монтажу в будинку або гаражі.

Як правильно вибрати електричний кабель для проводки

У більшості випадків для монтажу використовують кабель ВВГ (ВВГнг) 3 * 2,5 мм (маркування «нг» в назві інформує про те, що виріб не підтримує поширення горіння).

Це моножільнийкабель з вінілової ізоляцією і перетином 2,5 мм2которий витримує струм до 21А (4,6 і 7,9кВт відповідно при однофазних і 3-х фазному харчуванні).

Даний вид кабелю ідеально підходить для харчування побутового обладнання, розеток, невеликих обігрівачів, кавоварок, пральних машинок і т.д.

Кабель для підключення електроплити або духової шафи

У разі якщо Вам необхідно живити сучасну електроплиту або духовку (потужністю до 7кВт), то такого кабелю буде вже недостатньо. Для таких потреб, при однофазному «заживлення» необхідно використовувати кабель з мінімальним перетином 4мм2 (наприклад, ПВС 3х4 або ВВГ 3х4).

Основним відмінність між цими марками кабелю являетсяконструкція живильної жили.

Щоб було зрозуміліше, кабель ВВГ виконаний з однієї суцільної жили перерізом 4мм2і він призначається для стаціонарної прокладки, а ПВС це гнучкий многожільнийкабель, який служить для тимчасового монтажу.

Кабелю для освітлення

У більшості випадків для харчування освітлювальної мережі будинку або гаража цілком достатньо прокласти кабель ВВГ 3х1.5. Оскільки освітлювальна мережа споживає маленький струм, цього перетину буде цілком достатньо.

У комплексі з ним для надійного захисту освітлювальної мережі необхідно також встановити додатковий автомат з номіналом 10А.

Однак якщо у Вас стоїть перетворює трансформатор, який перетворює змінний струм 220В в постійний з номіналом 12В, часто використовує в ванних кімнатах для безпеки, тоді потрібно більший перетин (наприклад, ВВГ 3х2.5).

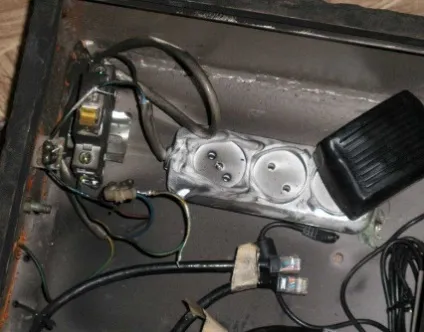

Кабель для харчування гаража

Оскільки в гаражах часто застосовується 3-х фазна живить система, то звичайний кабель ВВГ 3х2,5 застосовувати вже не доречно.

Для цих цілей найкращий варіант - ВВГ 5х2,5. Це 3-фазний провід з нульовою і заземляющей жилами.

Однак якщо Ваш гараж укомплектований потужним обладнанням, таким, наприклад, як насоси, різні верстати, зварювальні трансформатори великої потужності і т.д. тоді необхідно просто збільшити перетин кабелю до 6-10мм2.

Як розшифрувати маркування на кабелі

Для прикладу розшифруємо назва найбільш поширеного кабелю ВВГ3х2,5.

3 - кількість жив;

2,5 - перетин жили.

Тобто це вініловий 3-х жильний мідний кабель з перетином кожної жили 2,5мм2. У разі якщо перед назвою кабелю буде стоять буква А, наприклад, АВВГ 3х2,5 - це буде означати що це алюмінієвий кабель.

Який кабель краще використовувати при електропостачанні будинку або гаража

На це питання звичайно немає однозначної відповіді, оскільки немає єдиного правильного рішення.

Одні фахівці використовують гнучкий кабель ПВС, інші ВВГ, однак ще залишилися умільці, які використовують алюмінієвий кабель АВВГ з причини своєї дешевизни. Але подібна кабельно-провідникова продукція володіє наступними недоліками:

1. У неї низька електропровідність (високий опір);
2. Невеликий термін служби;
3. Підвищена ламкість (при 5-6 згинаннях він ламається);
4. Для прокладки по квартирі при використанні мідного кабелю досить 2,5 мм 2, вразі монтажу АВВГ, його переріз повинен бути не менше 4 мм 2.

Якого перетину повинен бути введення в будинок квартиру

Якщо Вам необхідно прокласти кабель від розподільного щитка в квартиру, то найкращий варіант - ВВГ 3х6.

Також не варто забувати, що при прокладці такого кабелю необхідно монтувати відповідний автоматичний вимикач для захисту від короткого замикання.

У разі якщо введення буде виконаний з кабелю з перетином 6 мм2, автомат повинен бути з струмового відсіченням 80А.

У разі якщо у Вас приватний будинок, для електромонтажу необхідно використовувати спеціальний провід СІП 4х16 (самонесучий алюмінієвий дріт), який рекомендуетсядля прокладки по опорах і стін будівлі.

Правильно підібраний кабель дозволить Вам захистити ваше обладнання, побутові електроприлади і забезпечить безаварійну роботу протягом багатьох років.

Вибір кабелю необхідно здійснювати відповідно до тех. умовами і особливостями тієї чи іншої ситуації. Ідеальний варіант - це доручити цю справу професіоналам, проте якщо ж Ви хочете заощадити - краще перед початком виконання робіт прочитайте пару десятків статей про те, «як правильно вибрати кабель для гаража або будинку».

Оскільки в разі неякісної прокладки або ж порушень вимог ПТЕЕС, ПТБ або ПУЕ Ви піддаєте ризику себе, своїх близьких і сусідів. Ведь70 відсотків усіх пожеж - це коротке замикання електропроводки.
